高圧オートカップSPH070型プラグ

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 1,267円～5,430円

税込単価: 1,394円～5,973円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：在庫品1日目

低圧用片路開閉式ミニカップリング、高圧オートカップSPH070型プラグ。【特...

種類
標準
プラグ（おす）/ソケット（めす）
プラグ(オス)
接続部の種類
メネジ
使用流体
油
本体材質
特殊鋼(三価クロメートメッキ)
ねじの種類
Rc（管用テーパめねじ）
バルブ構造
両路開閉型
使用圧力範囲 (MPa)
０::20.6

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

高圧オートカップSPH070型プラグの仕様

本体材質	特殊鋼（三価クロメートメッキ）
サイズ	1/4"～1"
最高使用圧力MPa（kgf/cm²）	20.6（210）
耐圧力MPa（kgf/cm²）	30.9（315）

-	材質	記号	使用温度範囲	備考
シール材質使用温度範囲	ニトリルゴム	N	-20℃～+80℃	標準
シール材質使用温度範囲	ふっ素ゴム	V	-15℃～+180℃	準標準

流体の通過

流体はソケット側・プラグ側のどちらからでも流すことができる。

流体の通過イメージ

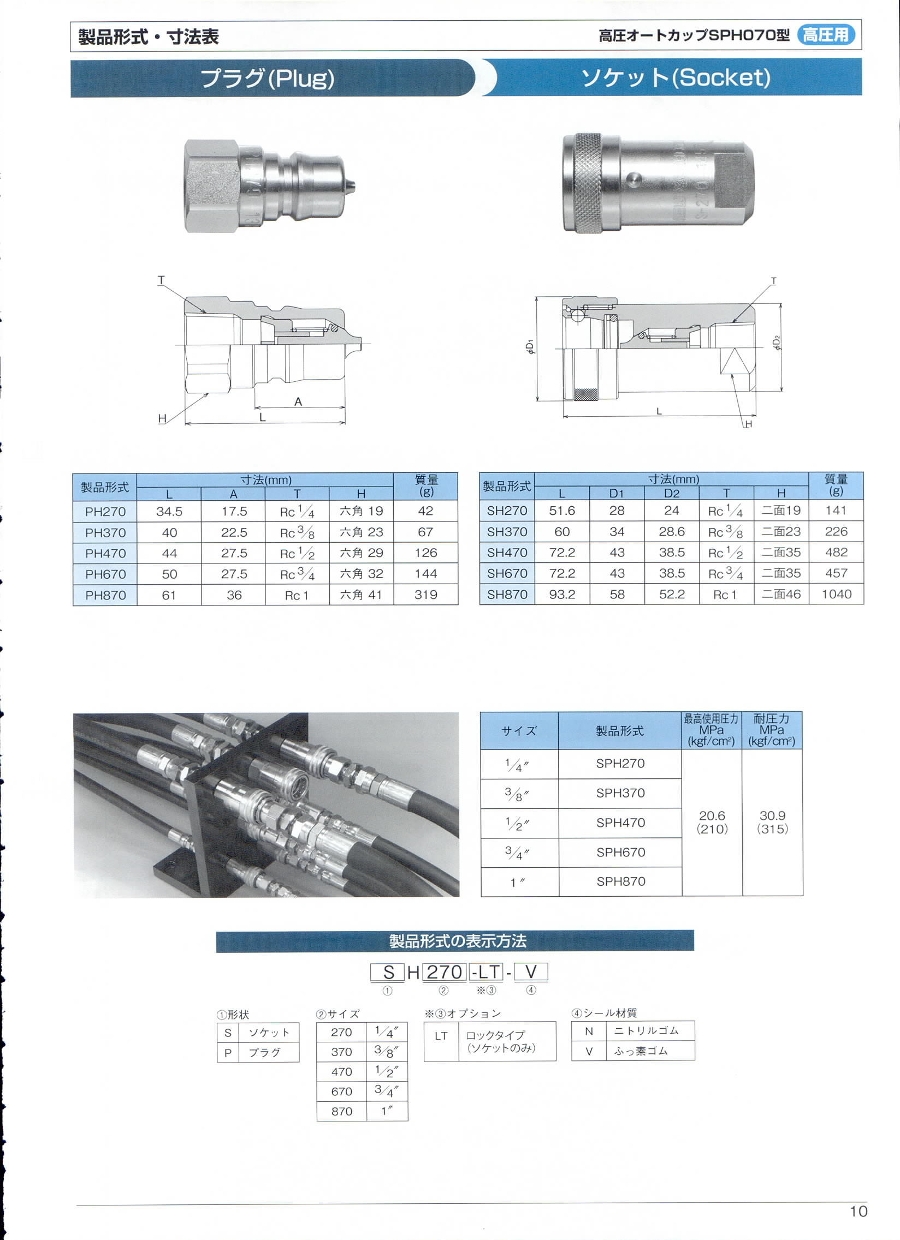

高圧オートカップSPH070型プラグの寸法図表

プラグの寸法図

（単位：mm）

製品形式	寸法（mm）				質量（g）
製品形式	L	A	T	H	質量（g）
PH270	34.5	17.5	Rc1/4	六角 19	42
PH370	40	22.5	Rc3/8	六角 23	67
PH470	44	27.5	Rc1/2	六角 29	126
PH670	50	27.5	Rc3/4	六角 32	144
PH870	61	36	Rc1	六角 41	319

型番リスト

表示件数

型番

ねじの呼び(inch)

シール材質

使用温度範囲

(℃)

最小断面積

(m㎡)

RoHS?

最小発注数量

1/4	[フッ素ゴム] フッ素ゴム	-15～180	21	10	1個
3/8	[フッ素ゴム] フッ素ゴム	-15～180	37	10	1個
1/2	[フッ素ゴム] フッ素ゴム	-15～180	77	10	1個
3/4	[フッ素ゴム] フッ素ゴム	-15～180	146	10	1個
1	[NBR] ニトリルゴム	-20～80	235	10	1個
1	[フッ素ゴム] フッ素ゴム	-15～180	235	10	1個
1/4	[NBR] ニトリルゴム	-20～80	21	-	1個
3/8	[NBR] ニトリルゴム	-20～80	37	-	1個
1/2	[NBR] ニトリルゴム	-20～80	77	-	1個
3/4	[NBR] ニトリルゴム	-20～80	146	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,926円 ( 2,119円 )	9日目
2,175円 ( 2,393円 )	5日目
2,666円 ( 2,933円 )	5日目
2,900円 ( 3,190円 )	5日目
5,430円 ( 5,973円 )	3日目
4,534円 ( 4,987円 )	5日目
1,267円 ( 1,394円 )	在庫品1日目当日出荷可能
1,507円 ( 1,658円 )	在庫品1日目当日出荷可能
2,226円 ( 2,449円 )	6日目
2,434円 ( 2,677円 )	6日目

詳細情報

基本情報

基本情報

低圧用片路開閉式ミニカップリング、高圧オートカップSPH070型プラグ。
【特長】
・高圧力（20.6MPa）油圧配管カップリングとして、優れた性能と安全性を実証。
・バルブ構造：両路開閉型。
・最高使用圧力：20.6MPa。
・適用流体：作動油（水グリコール系以外）。
・本体材質：特殊鋼（三価クロメートメッキ）。
【用途】
・油圧機器配管、産業機械配管、油圧プラント回路などに使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

ニューマシン
高圧オートカップSPH070型ソケット
低圧用片路開閉式ミニカップリングの高圧オートカップSPH070型ソケット。高圧力（20.6MPa）油圧配管カップリングとして、優れた性能と安全性を実証しております。脱着するにはプラグとソケットが対で必要になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高圧オートカップSPH070型プラグのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q日東工器（株）製品と同等で互換性ありますか？

日東工器ーHSPカプラタイプと同等、互換性があります。
