本体材質	特殊鋼（三価クロメートメッキ）
サイズ	1/4''～1''	1 1/4''・1 1/2''	2''
最高使用圧力 MPa（kgf/cm²）	20.6（210）	17.6（180）	13.7（140）
耐圧力 MPa（kgf/cm²）	30.9（315）	26.5（270）	20.6（210）

シール材質使用温度範囲

材質	記号	使用温度範囲	備考
ニトリルゴム	N	-20℃～+80℃	標準
フッ素ゴム	V	-15℃～+180℃	準標準

ロック機構つきは準標準品として用意しております。（1/4''～1''）

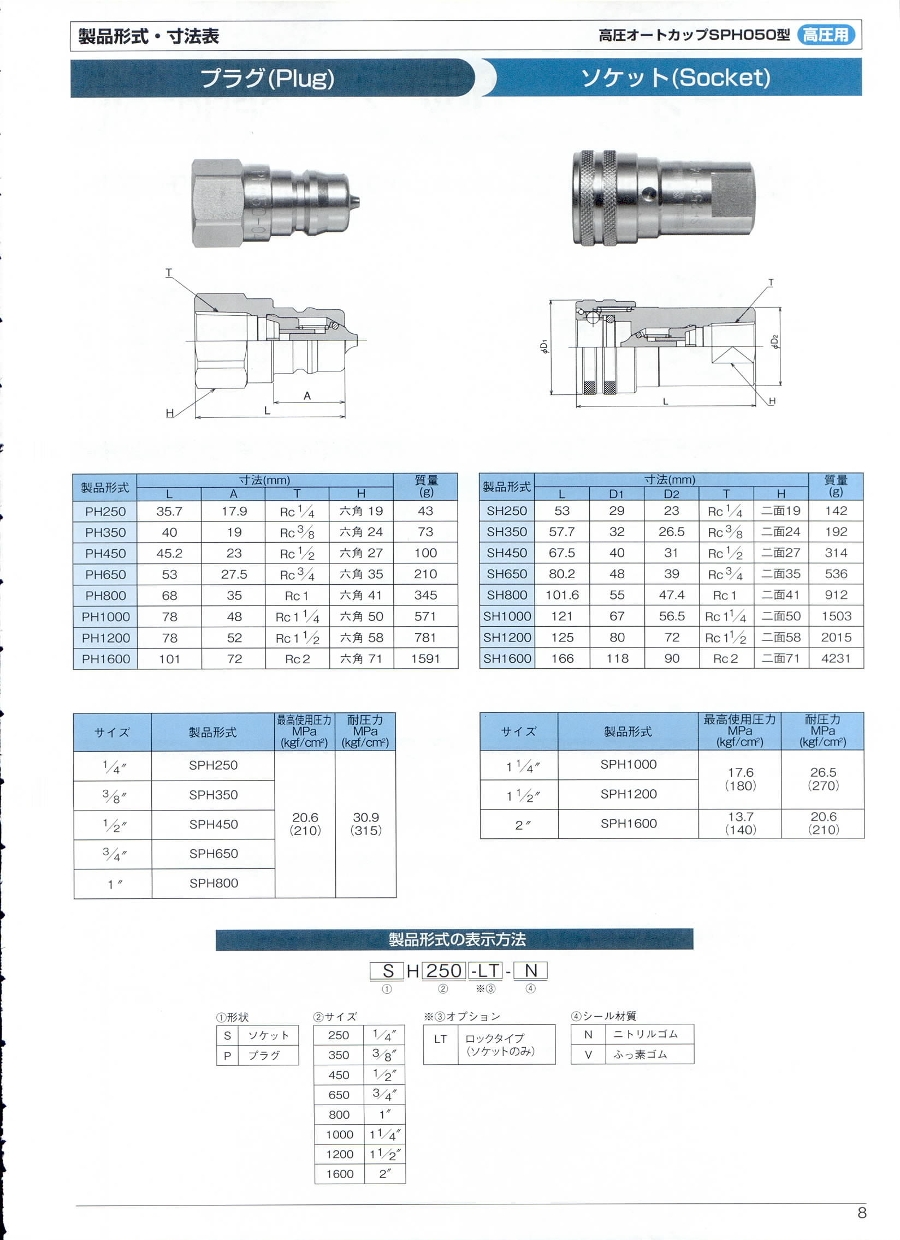

規格表

製品型番	寸法（mm）					質量（g）
製品型番	L	D1	D2	T	H	質量（g）
SH250	53	29	23	Rc1/4	二面19	142
SH350	57.7	32	26.5	Rc3/8	二面24	192
SH450	67.5	40	31	Rc1/2	二面27	314
SH650	80.2	48	39	Rc3/4	二面35	536
SH800	101.6	55	47.4	Rc1	二面41	912
SH1000	121	67	56.5	Rc1 1/4	二面50	1503
SH1200	125	80	72	Rc1 1/2	二面58	2015
SH1600	166	118	90	Rc2	二面71	4231

使用例

流体はソケット側・プラグ側のどちらかからでも流せます。

型番リスト

表示件数

型番

ねじの呼び(inch)

シール材質

使用温度範囲

(℃)

使用圧力範囲

(MPa)

最小断面積

(m㎡)

RoHS?

最小発注数量

1 1/4	[NBR] ニトリルゴム	-20～80	０～17.6	605	10	1個
1 1/4	[フッ素ゴム] フッ素ゴム	-15～180	０～17.6	605	10	1個
1 1/2	[NBR] ニトリルゴム	-20～80	０～17.6	815	10	1個
1 1/2	[フッ素ゴム] フッ素ゴム	-15～180	０～17.6	815	10	1個
2	[NBR] ニトリルゴム	-20～80	０～13.7	1100	10	1個
2	[フッ素ゴム] フッ素ゴム	-15～180	０～13.7	1100	10	1個
1/4	[NBR] ニトリルゴム	-20～80	０～20.6	24.5	10	1個
1/4	[フッ素ゴム] フッ素ゴム	-15～180	０～20.6	24.5	10	1個
3/8	[NBR] ニトリルゴム	-20～80	０～20.6	42.8	10	1個
3/8	[フッ素ゴム] フッ素ゴム	-15～180	０～20.6	42.8	10	1個
1/2	[NBR] ニトリルゴム	-20～80	０～20.6	77.4	10	1個
1/2	[フッ素ゴム] フッ素ゴム	-15～180	０～20.6	77.4	10	1個
3/4	[NBR] ニトリルゴム	-20～80	０～20.6	146	10	1個
3/4	[フッ素ゴム] フッ素ゴム	-15～180	０～20.6	146	10	1個
1	[NBR] ニトリルゴム	-20～80	０～20.6	235	10	1個
1	[フッ素ゴム] フッ素ゴム	-15～180	０～20.6	235	10	1個
-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,759円 ( 21,735円 )	10日目
23,710円 ( 26,081円 )	10日目
22,257円 ( 24,483円 )	10日目
26,712円24,575円 ( 27,033円 )	10日目
30,025円27,623円 ( 30,385円 )	10日目
36,029円33,146円 ( 36,461円 )	10日目
3,197円 ( 3,517円 )	2日目
3,007円 ( 3,308円 )	5日目
3,797円 ( 4,177円 )	2日目
3,689円 ( 4,058円 )	5日目
4,997円 ( 5,497円 )	2日目
4,250円 ( 4,675円 )	5日目
4,600円 ( 5,060円 )	3日目
5,553円 ( 6,108円 )	5日目
7,469円 ( 8,216円 )	3日目
8,963円 ( 9,859円 )	5日目
2,420円 ( 2,662円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・SPH－タイプは特に高圧力油圧配管継手として最適
・用途＝油圧機器／圧延機回路／産業機械／油圧プラント回路／農業機械／その他
・性能＝100万回インパルス試験により、優れた性能・安全性を実証しました
・耐久性＝250,000回の脱着テストに耐えました

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
流体用カプラー　バルブタイプ　ソケット
ご好評いただいているスタンダードタイプのカプラです。
ミスミ
エア用カプラー　チューブ接続用タイプ　ストレートソケット
ご好評いただいているスタンダードタイプのエア用カプラーです。
ミスミ
エア用カプラー　スタンダードタイプ　おねじソケット
スタンダードタイプのカプラです。<dr>【カタログ記載違い】<dr>外形図・規格表内に記載のある「規格表MCSCS10」は誤りの例となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
