メカニカル部品技術窓口
絞り込み条件
未確定：候補が5型番あります。
適用軸径(mm)
~mm- 5
- 6
- 8
- 10
- 12
外径 d(φ)
~mm- 1
- 1.2
- 1.6
- 1.8
長さ L(mm)
~mm- 17.9
- 21.2
- 27.7
- 32.6
- 35.8
タイプ
~mm出荷日
- すべて
- 当日出荷可能
抜け止めスナップピン
- 種類
- 抜け止めピン
- 材質
- スチール
- 販売単位
- バラ（1個から購入可能）
- 表面処理
- 亜鉛メッキ3価クロメート
未確定：候補が5型番あります。
商品情報
外形図
規格表
単位:mm
| 型番 | ヌケドメピン | 適用する軸 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | l | R | h | S | a | b | L | d3 | D | H | |||||
| 基本寸法 | 公差 | 基本寸法 | 公差 | 約 | 約 | 基本寸法 | 公差 | 最大 | 約 | 約 | 基本寸法 | 公差 | 約 | 参考 | 参考 | |
| SSP-5012 | 1 | ±0.02 | 3 | ±0.4 | 6.5 | 2.5 | 1.5 | ±0.3 | 0.5 | 9.5 | 1 | 17.9 | ±1 | 2.2 | 5 | 1.2 |
| SSP-6013 | 1.2 | ±0.03 | 3.6 | 7.8 | 3 | 1.8 | 0.6 | 11.4 | 1.2 | 21.2 | 2.4 | 6 | 1.5 | |||
| SSP-8012 | 1.6 | 4.8 | 10.4 | 4 | 2.4 | 0.8 | 15.2 | 1.6 | 27.7 | 3.4 | 8 | 1.9 | ||||
| SSP-10011 | 1.8 | 5.4 | ±0.6 | 12.2 | 5 | 3.2 | ±0.4 | 0.9 | 18.1 | 1.8 | 32.6 | ±1.5 | 3.6 | 10 | 2.2 | |
| SSP-12012 | 1.8 | 5.4 | 13.2 | 6 | 4.2 | 0.9 | 20.8 | 2 | 35.8 | 3.8 | 12 | 2.2 | ||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
242円 ( 266円 ) | 在庫品1日目当日出荷可能 |
37円 ( 41円 ) | 在庫品1日目当日出荷可能 |
226円 ( 249円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・スナップピンに抜け止め機構を付加したものとなります
・ワンタッチで挿入出来ます
・製品自体が簡単に抜け落ちないようになっています
・線材を曲げ加工した製品です
・相手軸のラジアル方向に開けられた穴に直線部を差し込んで、半円部のバネ作用によってスラスト方向の移動を防止します
・相手軸から、被固定物の抜け止めに使用します
・割りピンの代わりに使用出来ます

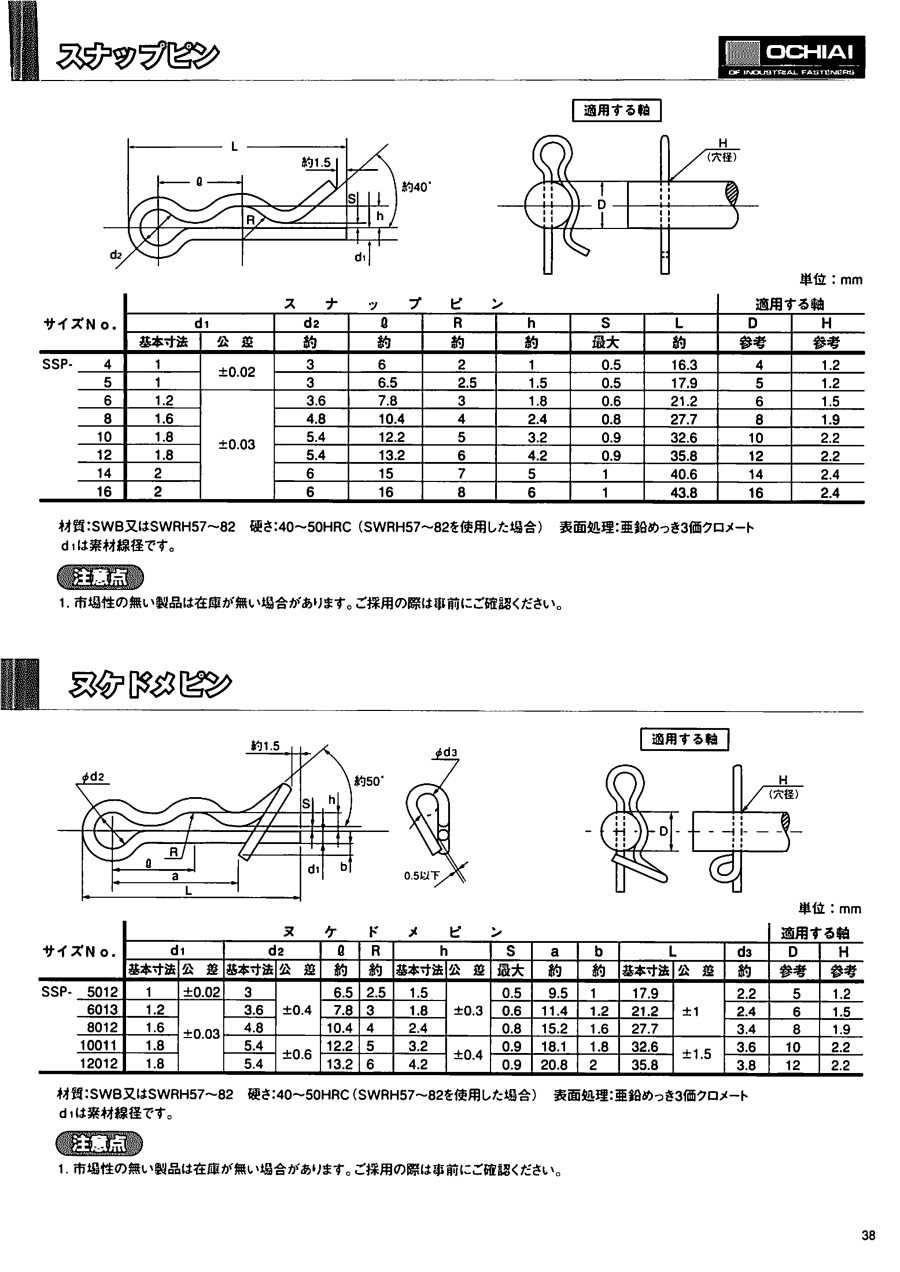

カタログ
