オチアイ

E形止め輪（Eリング）ラジアル方向取付【1～1000個入り】

Name: E形止め輪（Eリング）ラジアル方向取付【1～1,000個入り】
Brand: オチアイ
SKU: 221000531622
Rating: 4.8 (15 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（15件）

通常単価(税別): 1円～12,408円

税込単価: 1円～13,649円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オチアイ

C形止め輪（軸用）

4.6

通常価格(税別)： 5円 (税込価格：6円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オチアイ

E形止め輪（Eリング）ホルダー

通常価格(税別)： 1,918円 (税込価格：2,110円)

通常出荷日：在庫品1日目

相手軸に溝加工し、ラジアル方向（軸に対して直角方向）から挿入することが出来ます...

詳細情報を確認する

種類
ラジアル方向取付
形状
E形止め輪
止め輪タイプ
外輪止め
取り付け方種類
スナップイン（縦入れ）
商品種類
止め輪

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が66型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

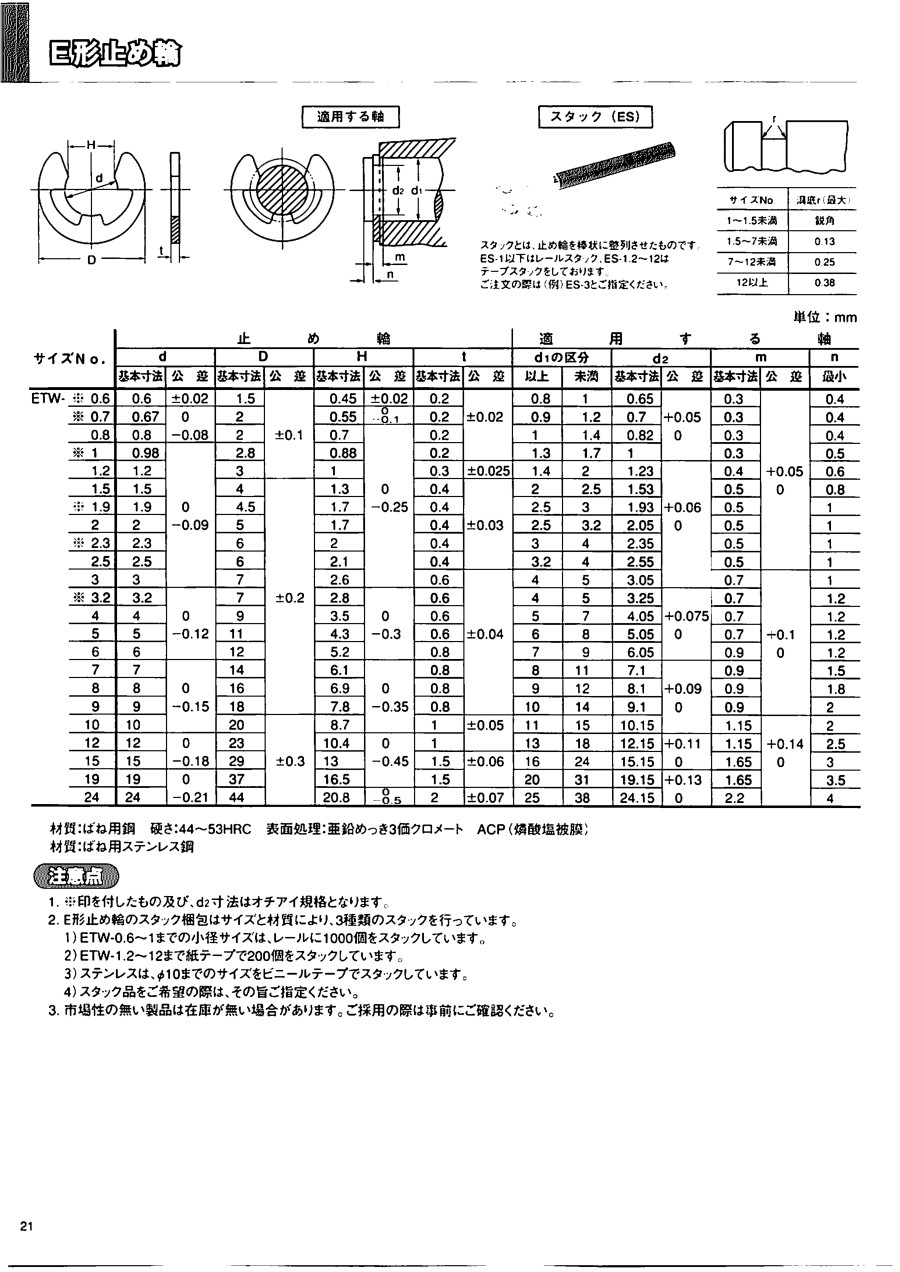

外形図

スタックとは、止め輪を棒状に整列させたもの。ES-1以下はレールスタック、ES-1.2〜12はテープスタックをしている。

規格表

単位:mm

サイズ No.	止め輪								適用する軸
	d		D		H		t		d₁の区分		d₂		m		n
	基本寸法	寸法差	基本寸法	寸法差	基本寸法	寸法差	基本寸法	寸法差	以上	未満	基本寸法	寸法差	基本寸法	寸法差	最小
ETW-1.2	1.2	0 -0.09	3	±0.1	1	0 -0.25	0.3	±0.025	1.4	2	1.23	+0.06 0	0.4	+0.05 0	0.6
ETW-1.5	1.5		4	±0.2	1.3		0.4	±0.03	2	2.5	1.53		0.5		0.8
※ETW-1.9	1.9		4.5		1.7		0.4		2.5	3	1.93		0.5		1
ETW-2	2		5		1.7		0.4		2.5	3.2	2.05		0.5		1
※ETW-2.3	2.3		6		2		0.4		3	4	2.35		0.5		1
ETW-2.5	2.5		6		2.1		0.4		3.2	4	2.55		0.5		1
ETW-3	3		7		2.6		0.6	±0.04	4	5	3.05		0.7	+0.1 0	1
※ETW-3.2	3.2	0 -0.12	7		2.8	0 -0.3	0.6		4	5	3.25	+0.075 0	0.7		1.2
ETW-4	4		9		3.5		0.6		5	7	4.05		0.7		1.2
ETW-5	5		11		4.3		0.6		6	8	5.05		0.7		1.2
ETW-6	6		12		5.2		0.8		7	9	6.05		0.9		1.2
ETW-7	7	0 -0.15	14		6.1	0 -0.35	0.8		8	11	7.1	+0.09 0	0.9		1.5
ETW-8	8		16		6.9		0.8		9	12	8.1		0.9		1.8
ETW-9	9		18		7.8		0.8		10	14	9.1		0.9		2
ETW-10	10		20	±0.3	8.7		1	±0.05	11	15	10.15		1.15	+0.14 0	2
ETW-12	12	0 -0.18	23		10.4	0 -0.45	1	±0.05	13	18	12.15	+0.11 0	1.15		2.5
ETW-15	15	0 -0.18	29		13		1.5	±0.06	16	24	15.15	+0.11 0	1.65		3
ETW-19	19	0 -0.21	37		16.5		1.5	±0.06	20	31	19.15	+0.13 0	1.65		3.5
ETW-24	24	0 -0.21	44		20.8	0 -0.5	2	±0.07	25	38	24.15	+0.13 0	2.2		4

材質:バネ用鋼硬さ HRC44〜52
材質:バネ用ステンレス鋼

※ を付したもの及びd₂寸法はメーカー規格。

型番リスト

表示件数

型番

呼び（d1）

材質

適用する軸または穴d1(参考)

(mm)

適用する軸または穴d2(参考)

(mm)

販売単位

軸/穴/溝呼び径(参考)

(mm)

表面処理

RoHS?

最小発注数量

3	スチール	4～4.99	3.05	-	3	燐酸塩被膜	-	1個
1.2	スチール	1.4～1.99	1.23	-	1.2	燐酸塩被膜	10	100個
1.2	スチール	1.4～1.99	1.23	-	1.2	亜鉛めっき3価クロメート	10	1個
1.2	スチール	1.4～1.99	1.23	箱・パック	1.2	スズコバ	10	1パック 1000個入り
1.2	ステンレス	1.4～1.99	1.23	-	1.2	なし	10	100個
1.5	スチール	2～2.49	1.53	-	1.5	燐酸塩被膜	10	100個
1.5	スチール	2～2.49	1.53	-	1.5	亜鉛めっき3価クロメート	10	100個
1.5	ステンレス	2～2.49	1.53	-	1.5	なし	10	1個
1.9	スチール	2.5～2.99	1.93	-	1.9	燐酸塩被膜	10	100個
1.9	スチール	2.5～2.99	1.93	箱・パック	1.9	3価ホワイト	10	1パック 1000個入り
1.9	スチール	2.5～2.99	1.93	箱・パック	1.9	スズコバ	10	1パック 1000個入り
2	スチール	2.5～3.19	2.05	-	2	燐酸塩被膜	10	100個
2	スチール	2.5～3.19	2.05	-	2	亜鉛めっき3価クロメート	10	1個
2	スチール	2.5～3.19	2.05	箱・パック	2	スズコバ	10	1パック 1000個入り
2.3	スチール	3～3.99	2.35	-	2.3	燐酸塩被膜	10	100個
2.3	スチール	3～3.99	2.35	-	2.3	亜鉛めっき3価クロメート	10	100個
2.3	スチール	3～3.99	2.35	箱・パック	2.3	スズコバ	10	1パック 1000個入り
2.3	ステンレス	3～3.99	2.35	-	2.3	なし	10	100個
2.5	スチール	3.2～3.99	2.55	-	2.5	燐酸塩被膜	10	100個
2.5	スチール	3.2～3.99	2.55	-	2.5	亜鉛めっき3価クロメート	10	100個
2.5	スチール	3.2～3.99	2.55	箱・パック	2.5	スズコバ	10	1パック 1000個入り
2.5	ステンレス	3.2～3.99	2.55	-	2.5	なし	10	1個
3	スチール	4～4.99	3.05	-	3	燐酸塩被膜	10	100個
3	スチール	4～4.99	3.05	-	3	亜鉛めっき3価クロメート	10	100個
3	ステンレス	4～4.99	3.05	-	3	なし	10	100個
3.2	スチール	4～4.99	3.25	-	3.2	燐酸塩被膜	6	100個
3.2	スチール	4～4.99	3.25	-	3.2	亜鉛めっき3価クロメート	10	100個
3.2	スチール	4～4.99	3.25	箱・パック	3.2	スズコバ	10	1パック 1000個入り
3.2	ステンレス	4～4.99	3.25	-	3.2	なし	10	100個
4	スチール	5～6.99	4.05	-	4	燐酸塩被膜	10	100個
4	スチール	5～6.99	4.05	-	4	亜鉛めっき3価クロメート	10	100個
4	ステンレス	5～6.99	4.05	-	4	なし	10	100個
5	スチール	6～7.99	5.05	-	5	燐酸塩被膜	10	100個
5	スチール	6～7.99	5.05	-	5	亜鉛めっき3価クロメート	10	100個
5	ステンレス	6～7.99	5.05	-	5	なし	10	100個
6	スチール	7～8.99	6.05	-	6	燐酸塩被膜	10	100個
6	スチール	7～8.99	6.05	-	6	亜鉛めっき3価クロメート	10	100個
6	スチール	7～8.99	6.05	箱・パック	6	スズコバ	10	1パック 1000個入り
6	ステンレス	7～8.99	6.05	-	6	なし	10	100個
7	スチール	8～10.99	7.1	-	7	燐酸塩被膜	10	100個
7	スチール	8～10.99	7.1	-	7	亜鉛めっき3価クロメート	10	100個
7	スチール	8～10.99	7.1	箱・パック	7	スズコバ	10	1パック 1000個入り
7	ステンレス	8～10.99	7.1	-	7	なし	10	100個
8	スチール	9～11.99	8.1	-	8	燐酸塩被膜	10	100個
8	スチール	9～11.99	8.1	-	8	亜鉛めっき3価クロメート	10	100個
8	スチール	9～12	8.1	箱・パック	8	スズコバ	10	1パック 500個入り
8	ステンレス	9～11.99	8.1	-	8	なし	10	100個
9	スチール	10～13.99	9.1	-	9	燐酸塩被膜	10	100個
9	スチール	10～13.99	9.1	-	9	亜鉛めっき3価クロメート	10	100個
9	ステンレス	10～13.99	9.1	-	9	なし	10	1個
10	スチール	11～14.99	10.15	-	10	燐酸塩被膜	10	100個
10	スチール	11～14.99	10.15	-	10	亜鉛めっき3価クロメート	10	100個
10	ステンレス	11～14.99	10.15	-	10	なし	10	100個
12	スチール	13～17.99	12.15	-	12	燐酸塩被膜	10	100個
12	スチール	13～17.99	12.15	-	12	亜鉛めっき3価クロメート	10	100個
12	スチール	13～18	12.15	箱・パック	12	スズコバ	10	1パック 250個入り
12	ステンレス	13～17.99	12.15	-	12	なし	10	100個
15	スチール	16～23.99	15.15	バラ(1個から購入可能)	15	燐酸塩被膜	10	1個
15	スチール	16～23.99	15.15	-	15	亜鉛めっき3価クロメート	10	100個
15	スチール	16～24	15.15	箱・パック	15	スズコバ	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

3円 ( 3円 )	1日目
3円 ( 3円 )	在庫品1日目当日出荷可能
2円 ( 2円 )	1日目
2,034円 ( 2,237円 )	6日目
2円 ( 2円 )	在庫品1日目当日出荷可能
3円 ( 3円 )	在庫品1日目当日出荷可能
6円 ( 7円 )	1日目
1円 ( 1円 )	1日目
4円 ( 4円 )	1日目
1,051円 ( 1,156円 )	6日目
2,034円 ( 2,237円 )	6日目
8円 ( 9円 )	在庫品1日目当日出荷可能
4円 ( 4円 )	1日目
1,964円 ( 2,160円 )	1日目
2円 ( 2円 )	在庫品1日目当日出荷可能
13円 ( 14円 )	1日目
1,994円 ( 2,193円 )	6日目
7円 ( 8円 )	在庫品1日目当日出荷可能
9円 ( 10円 )	在庫品1日目当日出荷可能
6円 ( 7円 )	在庫品1日目当日出荷可能
2,143円 ( 2,357円 )	1日目
2円 ( 2円 )	1日目
3円 ( 3円 )	在庫品1日目当日出荷可能
4円 ( 4円 )	在庫品1日目当日出荷可能
7円 ( 8円 )	在庫品1日目当日出荷可能
4円 ( 4円 )	1日目
4円 ( 4円 )	1日目
2,294円 ( 2,523円 )	1日目
6円 ( 7円 )	1日目
3円 ( 3円 )	在庫品1日目当日出荷可能
3円 ( 3円 )	在庫品1日目当日出荷可能
8円 ( 9円 )	在庫品1日目当日出荷可能
5円 ( 6円 )	在庫品1日目当日出荷可能
3円 ( 3円 )	在庫品1日目当日出荷可能
8円 ( 9円 )	在庫品1日目当日出荷可能
8円 ( 9円 )	在庫品1日目当日出荷可能
6円 ( 7円 )	在庫品1日目当日出荷可能
4,147円 ( 4,562円 )	1日目
9円 ( 10円 )	在庫品1日目当日出荷可能
6円 ( 7円 )	在庫品1日目当日出荷可能
6円 ( 7円 )	在庫品1日目当日出荷可能
6,507円 ( 7,158円 )	1日目
7円 ( 8円 )	在庫品1日目当日出荷可能
9円 ( 10円 )	在庫品1日目当日出荷可能
7円 ( 8円 )	在庫品1日目当日出荷可能
3,736円 ( 4,110円 )	6日目
8円 ( 9円 )	在庫品1日目当日出荷可能
8円 ( 9円 )	在庫品1日目当日出荷可能
10円 ( 11円 )	1日目
19円 ( 21円 )	1日目
9円 ( 10円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
18円 ( 20円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
15円 ( 17円 )	在庫品1日目当日出荷可能
3,845円 ( 4,230円 )	1日目
30円 ( 33円 )	在庫品1日目当日出荷可能
231円 ( 254円 )	在庫品1日目当日出荷可能
22円 ( 24円 )	在庫品1日目当日出荷可能
3,227円 ( 3,550円 )	1日目

基本情報

基本情報

相手軸に溝加工し、ラジアル方向（軸に対して直角方向）から挿入することが出来ます。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級・精密級
「E形止め輪」と併せて使用しゆるみ止めをするワッシャーです。
ミスミ
スナップリングプライヤー
ミスミブランドのスナップリングプライヤーです。全商品当日出荷可能です。
ミスミ
平座金－単品販売－
「E形止め輪」と一緒に購入検討される止め輪です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
