丸S形止め輪（ISTW）

Name: 丸S形止め輪（ISTW）
Brand: オチアイ
SKU: 221000531497
Rating: 4.2 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): 11円～377円

税込単価: 12円～415円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オチアイ

C形止め輪（軸用）

4.6

通常価格(税別)： 5円 (税込価格：6円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オチアイ

C形止め輪（穴用）

4.8

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

【特長】・クリアランス内径（外径）が穴用（軸用）C形止め輪に比べ小さく、相手物...

詳細情報を確認する

種類
スラスト方向取付(軸用)
形状
丸S形止め輪
材質
スチール
止め輪タイプ
外輪止め
取り付け方種類
標準
商品種類
止め輪
表面処理
燐酸塩被膜

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となっております。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

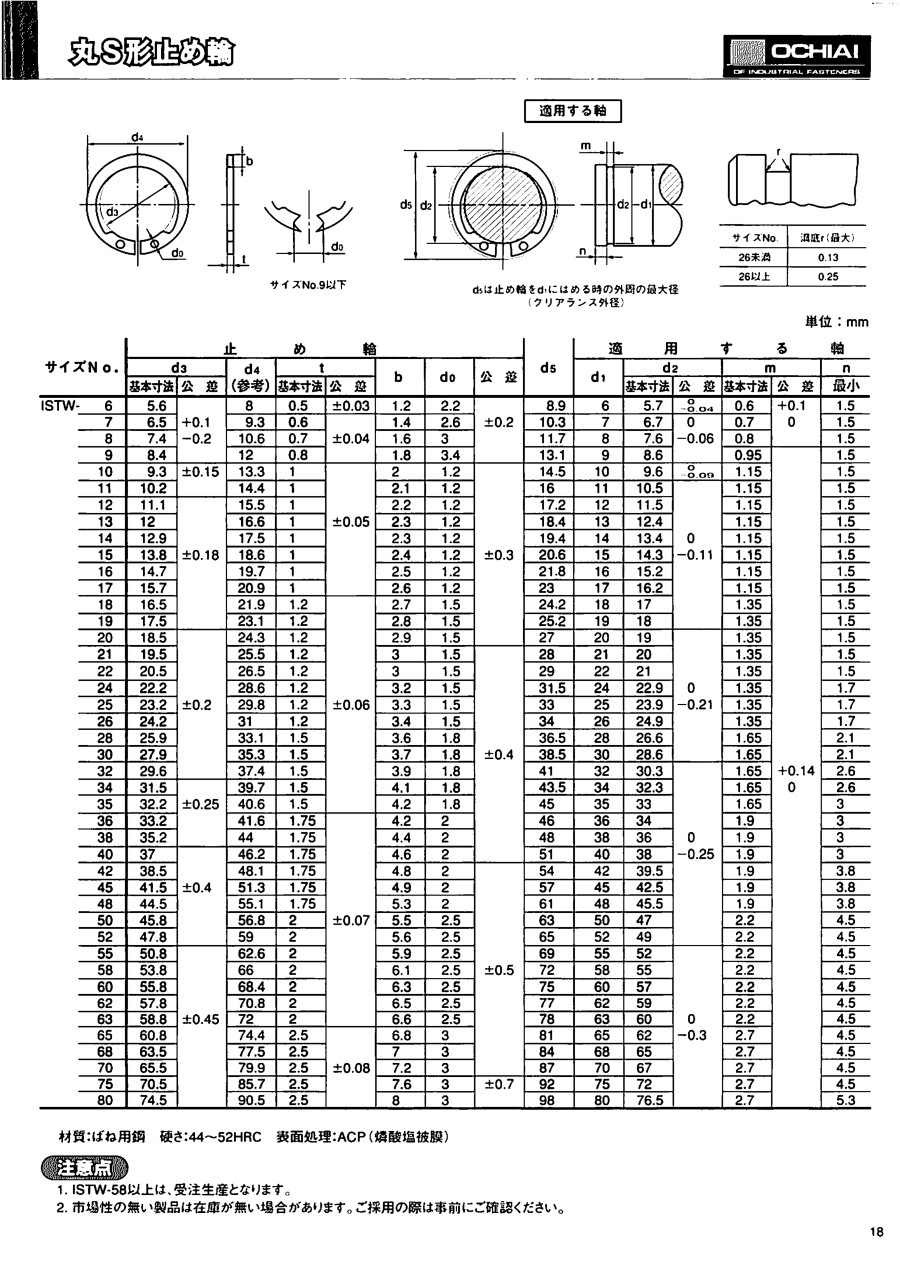

外形図

d5は止め輪をd1にはめる時の外周の最大径、クリアランス外径

規格表

単位:mm

サイズ No.	止め輪								d5	適用する穴
	d3		d4	t		b	d0	普通寸法差		d1	d2		m		n
	基本寸法	寸法差	(参考)	基本寸法	寸法差	b	d0	普通寸法差		d1	基本寸法	寸法差	基本寸法	寸法差	最小
ISTW-6	5.6	+0.1 -0.2	8	0.5	±0.03	1.2	2.2	±0.2	8.9	6	5.7	-0.04	0.6	+0.1 0	1.5
ISTW-7	6.5		9.3	0.6	±0.04	1.4	2.6		10.3	7	6.7	0 -0.06	0.7
ISTW-8	7.4		10.6	0.7		1.6	3		11.7	8	7.6		0.8
ISTW-9	8.4		12	0.8		1.8	3.4		13.1	9	8.6		0.95	+0.14 0
ISTW-10	9.3	±0.15	13.3	1	±0.05	2	1.2	±0.3	14.5	10	9.6	-0.09	1.15
ISTW-11	10.2	±0.15	14.4			2.1			16	11	10.5	0 -0.11
ISTW-12	11.1	±0.18	15.5			2.2			17.2	12	11.5
ISTW-13	12		16.6			2.3			18.4	13	12.4
ISTW-14	12.9		17.5			2.3			19.4	14	13.4
ISTW-15	13.8		18.6			2.4			20.6	15	14.3
ISTW-16	14.7		19.7			2.5			21.8	16	15.2
ISTW-17	15.7		20.9			2.6			23	17	16.2
ISTW-18	16.5		21.9	1.2	±0.06	2.7	1.5		24.2	18	17		1.35
ISTW-19	17.5		23.1			2.8			25.4	19	18
ISTW-20	18.5	±0.2	24.3			2.9			27	20	19	0 -0.21
ISTW-21	19.5		25.5			3		±0.4	28	21	20
ISTW-22	20.5		26.5			3			29	22	21
ISTW-24	22.2		28.6			3.2			31.5	24	22.9				1.7
ISTW-25	23.2		29.8			3.3			33	25	23.9
ISTW-26	24.2		31			3.4			34	26	24.9
ISTW-28	25.9		33.1	1.5		3.6	1.8		36.5	28	26.6		1.65		2.1
ISTW-29	26.9		34.1			3.6			37.5	29	27.6				1.5
ISTW-30	27.9		35.3			3.7			38.5	30	28.6				2.1
ISTW-32	29.6		37.4			3.9			41	32	30.3	0 -0.25			2.6
ISTW-34	31.5	±0.25	39.7			4.1			43.5	34	32.3	0 -0.25			2.6
ISTW-35	32.2	±0.25	40.6	1.5	±0.06	4.2	1.8	±0.4	45	35	33	0 -0.25	1.65	+0.14 0	3
ISTW-36	33.2	±0.25	41.6	1.75	±0.06	4.2	2		46	36	34		1.9
ISTW-38	35.2	±0.25	44		±0.07	4.4			48	38	36
ISTW-40	37	±0.4	46.2			4.6			51	40	38
ISTW-42	38.5		48.1			4.8		±0.5	54	42	39.5				3.8
ISTW-45	41.5		51.3			4.9		±0.5	57	45	42.5				3.8
