メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
呼び（d1）
~mm- 30
- 35
適用する軸または穴d1(参考)(mm)
~mm- 30
- 35
適用する軸または穴d2(参考)(mm)
~mm- 28.15
- 32.55
軸/穴/溝 呼び径(参考)(mm)
~mm- 30
- 35
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 1日以内
ベベル形止め輪（軸用）
- 材質
- スチール
- 販売単位
- バラ(1個から購入可能)
- 止め輪タイプ
- 外輪止め
- 取り付け方種類
- 標準
- 商品種類
- 止め輪
- 表面処理
- 燐酸塩被膜
未確定：候補が2型番あります。
商品情報
商品概要

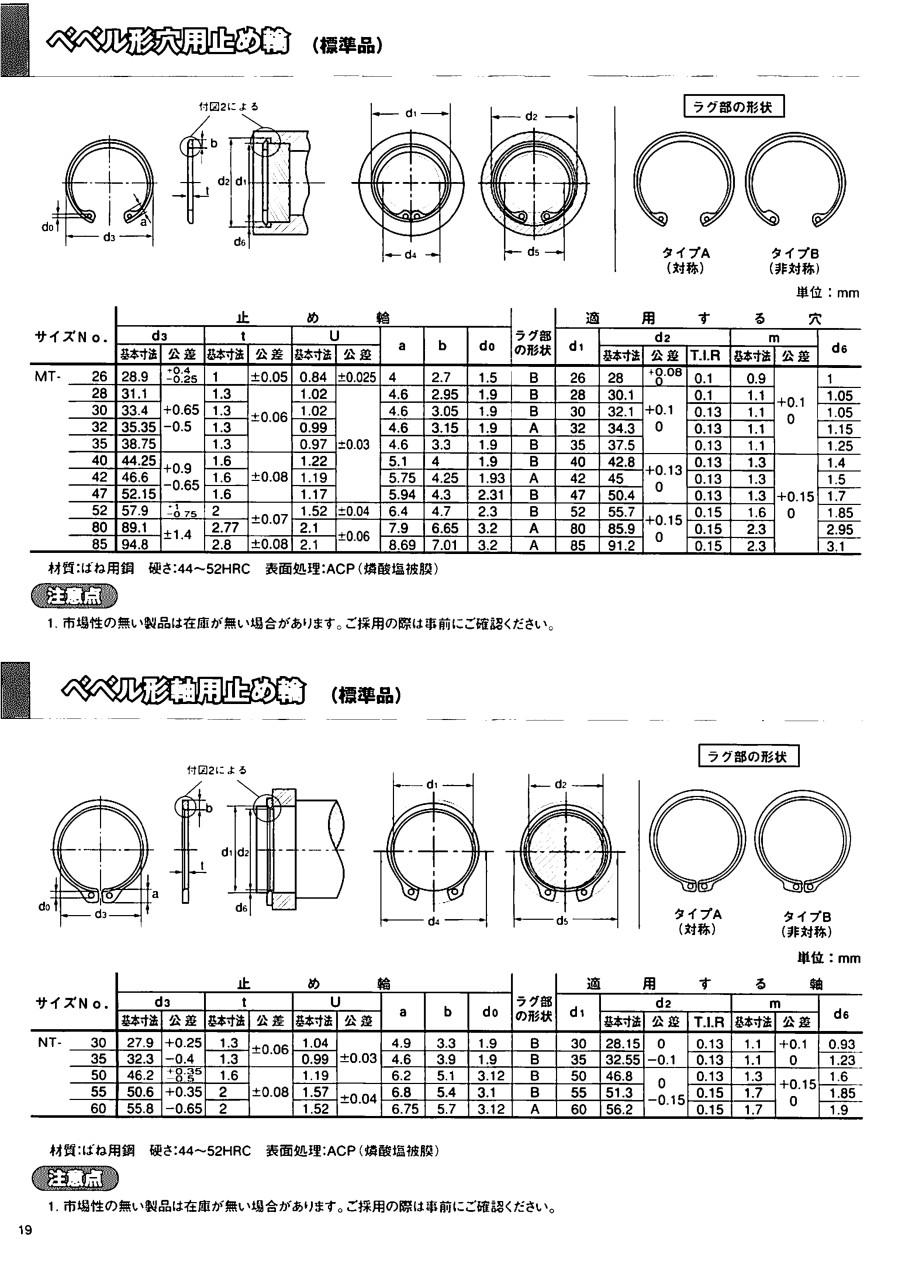

外形図
| サイズ No. | 止め輪 | 適用する軸 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d3 | t | u | a | b | d0 | ラグ部 の形状 | d1 | d2 | m | d | |||||||
| 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | T.I.R. | 基本寸法 | 寸法差 | |||||||
| NT-30 | 27.9 | +0.25 -0.4 | 1.3 | ±0.06 | 1.04 | ±0.03 | 4.9 | 3.3 | 1.93 | B | 30 | 28.15 | 0 -0.1 | 0.13 | 1.1 | +0.1 0 | 0.93 |
| NT-35 | 32.3 | 0.99 | 4.6 | 3.9 | 35 | 32.55 | 1.23 | ||||||||||
カタログ
商品担当おすすめ
ベベル形止め輪（軸用）のレビュー
シャフトの抜け防止
4
4.02023/07/29
これを取り付けることで固定していないシャフトが抜け出てくるのを防ぎました。
0人が参考にしています。
