メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
呼び（d1）
~mm- 2
- 3
- 4
- 5
軸/穴/溝 呼び径(参考)(mm)
~mm- 2
- 3
- 4
- 5
適用する軸または穴d(参考)(mm)
~mm- 1.6
- 2.6
- 3.6
- 4.6
適用する軸または穴S(参考)(mm)
~mm- 2
- 3
- 4
- 5
タイプ
~mm出荷日
- すべて
- 当日出荷可能
フラットプッシュナット スタック
- 材質
- ステンレス
- 販売単位
- バラ(1個から購入可能)
- 止め輪タイプ
- 外輪止め
- 取り付け方種類
- プッシュイン（横入れ）
- 商品種類
- 止め輪
- 表面処理
- なし
未確定：候補が4型番あります。
商品情報
商品概要

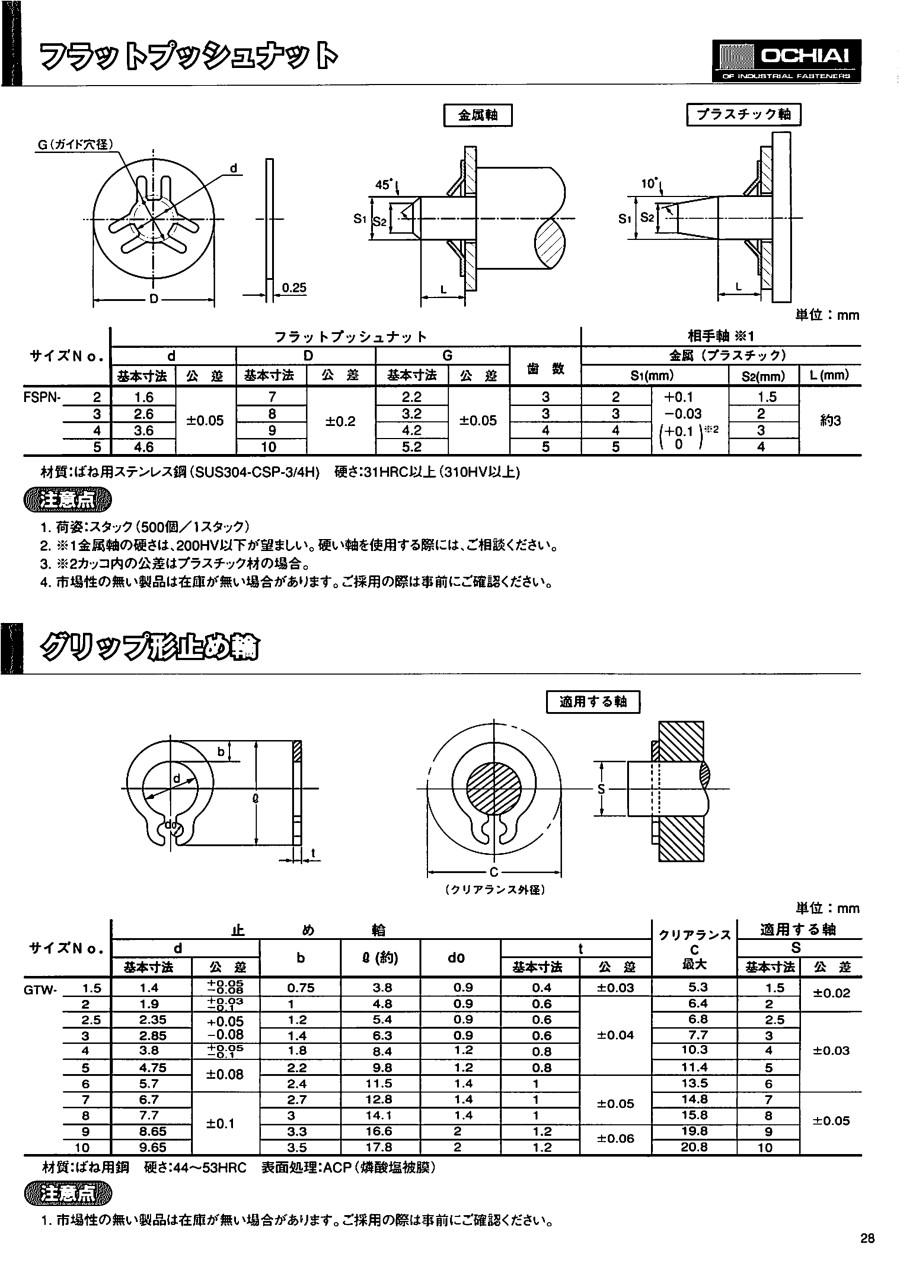

外形図
| サイズNo. | フラットプッシュナット | 相手軸 | 許容 スラスト 荷重(P) (kg) | 適用する ワッシャー ぺン型式 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | G | 歯数 | 金属(プラスティック) | |||||||||
| 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | S1(mm) | S2(mm) | L(mm) | |||||
| FSPN-2 | 1.6 | ±0.05 | 7 | ±0.2 | 2.2 | ±0.05 | 3 | 3 | +0.1 -0.03 (+0.1 -0) ※3 | 1.5 | 約3 | 8.5/6 | FP7025 |
| FSPN-3 | 2.6 | 8 | 3.2 | 3 | 3 | 2 | 11.5/9 | FP8025 | |||||
| FSPN-4 | 3.6 | 9 | 4.2 | 4 | 4 | 3 | 15.5/12 | FP9025 | |||||
| FSPN-5 | 4.6 | 10 | 5.2 | 5 | 5 | 4 | 23.5/16 | FP10025 | |||||
※3カッコ内の公差はプラスチック材の場合。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・プッシュナット、CS形止め輪とは異なり爪の向きによる裏・表の区別がなく、自動化が図りやすくなっています。
・スタックが標準となっています。
・スラスト荷重は、プッシュナットとCS形止め輪の中間となります。
・挿入時の芯ずれを防止するガイドが付加されています。
・軸用のみとなります。
カタログ
