プッシュナット（軸用） SPNタイプ

Name: プッシュナット（軸用） SPNタイプ
Brand: オチアイ
SKU: 221000531453
Rating: 4.3 (13 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（13件）

通常単価(税別): 3円～247円

税込単価: 3円～272円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オチアイ

CS止め輪（CSTW）

4.9

通常価格(税別)： 3円 (税込価格：3円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オチアイ

丸形スピードナット

通常価格(税別)： 241円 (税込価格：265円)

通常出荷日：在庫品1日目

【特長】・軸にスラスト方向（軸に対して平行方向）から挿入することで、相手物に止...

詳細情報を確認する

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

単位:mm

サイズNo.	ナット					適用する軸		スラスト荷重 (kgf)
	d		D	H (参考)	t	S
	基本寸法	寸法差	D	H (参考)	t	基本寸法	寸法差
SPN-1.2	1.1	0 -0.1	4.5	0.8	0.25	1.2	+0.04 -0.03	20
SPN-1.5	1.4		5.2	0.8	0.25	1.5		20
SPN-2	1.9		6	0.8	0.25	2		20
SPN-2.4	2.3	0 -0.15	7	0.85	0.25	2.4		45
SPN-2.6	2.5		7	0.85	0.25	2.6		45
SPN-3	2.9		10	1.15	0.3	3	+0.05 -0.03	100
SPN-4	3.9		12	1.3	0.3	4		100
SPN-5	4.9		14	1.5	0.4	5		150
SPN-6	5.9		16	1.75	0.4	6	+0.06 -0.03	170
SPN-8	7.9		17.5	1.4	0.5	8	+0.06 -0.03	180
SPN-10	9.9		21	1.8	0.7	10	+0.07 -0.03	320
SPN-12	11.9		27	2.45	0.9	12	+0.07 -0.03	400

型番リスト

表示件数

型番

呼び（d1）

材質

販売単位

軸/穴/溝呼び径(参考)

(mm)

表面処理

適用する軸または穴d(参考)

(mm)

適用する軸または穴S(参考)

(mm)

RoHS?

最小発注数量

1.2	スチール	-	1.2	燐酸塩被膜	1.1	1.2	10	1000個
1.5	スチール	-	1.5	燐酸塩被膜	1.4	1.5	10	1000個
1.5	ステンレス	-	1.5	なし	1.4	1.5	10	1000個
2	スチール	-	2	燐酸塩被膜	1.9	2	10	1000個
2	ステンレス	バラ(1個から購入可能)	2	なし	1.9	2	10	1個
2.4	スチール	バラ(1個から購入可能)	2.4	燐酸塩被膜	2.3	2.4	10	1個
2.4	ステンレス	-	2.4	なし	2.3	2.4	10	500個
2.6	スチール	-	2.6	燐酸塩被膜	2.5	2.6	10	1000個
2.6	ステンレス	-	2.6	なし	2.5	2.6	10	500個
3	スチール	-	3	燐酸塩被膜	2.9	3	10	1000個
3	ステンレス	-	3	なし	2.9	3	10	1個
4	スチール	-	4	燐酸塩被膜	3.9	4	10	1000個
4	ステンレス	バラ(1個から購入可能)	4	なし	3.9	4	10	1個
5	スチール	バラ(1個から購入可能)	5	燐酸塩被膜	4.9	5	10	1個
5	ステンレス	-	5	なし	4.9	5	10	500個
6	スチール	バラ(1個から購入可能)	6	燐酸塩被膜	5.9	6	10	1個
6	ステンレス	-	6	なし	5.9	6	10	500個
8	スチール	-	8	燐酸塩被膜	7.9	8	10	500個
8	ステンレス	バラ(1個から購入可能)	8	なし	7.9	8	10	1個
10	スチール	-	10	燐酸塩被膜	9.9	10	10	1個
10	ステンレス	バラ(1個から購入可能)	10	なし	9.9	10	10	1個
12	スチール	バラ(1個から購入可能)	12	燐酸塩被膜	11.9	12	10	1個

通常単価(税別) (税込単価)	通常出荷日

3円 ( 3円 )	在庫品1日目当日出荷可能
3円 ( 3円 )	在庫品1日目当日出荷可能
4円 ( 4円 )	在庫品1日目当日出荷可能
3円 ( 3円 )	在庫品1日目当日出荷可能
241円 ( 265円 )	在庫品1日目当日出荷可能
204円 ( 224円 )	在庫品1日目当日出荷可能
3円 ( 3円 )	1日目
3円 ( 3円 )	在庫品1日目当日出荷可能
9円 ( 10円 )	在庫品1日目当日出荷可能
3円 ( 3円 )	在庫品1日目当日出荷可能
7円 ( 8円 )	在庫品1日目当日出荷可能
3円 ( 3円 )	在庫品1日目当日出荷可能
241円 ( 265円 )	在庫品1日目当日出荷可能
204円 ( 224円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
208円 ( 229円 )	在庫品1日目当日出荷可能
4円 ( 4円 )	在庫品1日目当日出荷可能
4円 ( 4円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
10円 ( 11円 )	在庫品1日目当日出荷可能
247円 ( 272円 )	在庫品1日目当日出荷可能
216円 ( 238円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・軸にスラスト方向（軸に対して平行方向）から挿入することで、相手物に止め輪の爪部が喰い込み抜け止めの役目をはたします
・溝加工をする必要がなく、止め輪を自由に位置で固定することが出来ます
・製品の爪部が、軸に食い込む構造となっています
・丸形スピードナット及びCS形止め輪に比べスラスト荷重が大きくなっています

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

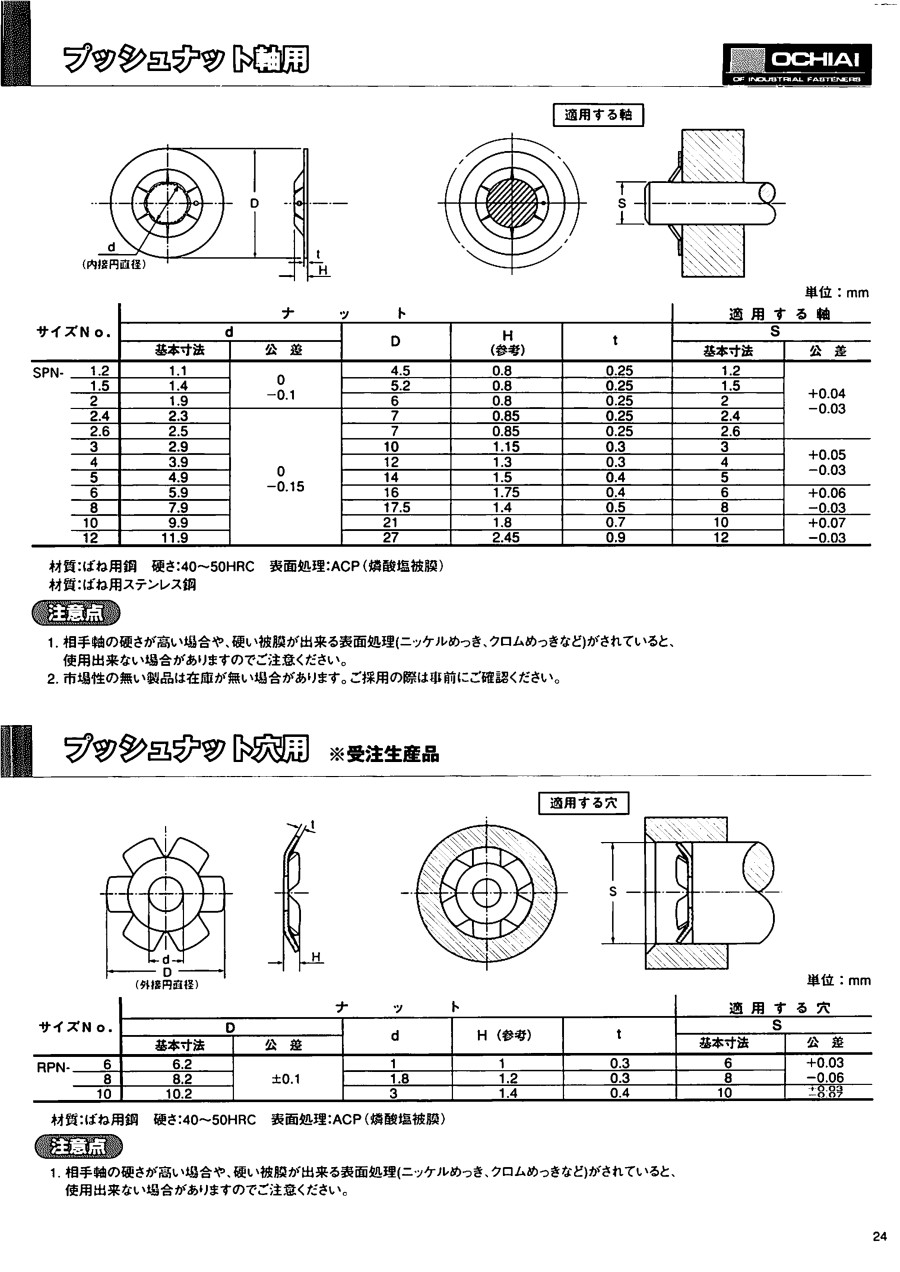

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
Ｃ形止め輪（軸用）
ミスミブランドのＣ型止め輪（軸用）です。全商品当日出荷可能です。
ミスミ
金属ワッシャ　－並級／精密級　寸法フリー指定タイプ－
「C形止め輪（軸用）」と併せて使用しゆるみ止めをするワッシャーです。
ミスミ
平座金－単品販売－
「C形止め輪（Cリング）軸用」と併せて使用しゆるみ止めをするワッシャーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
