メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
呼び（d1）
~mm- 5
- 6
- 8
適用する軸または穴d1(参考)(mm)
~mm- 11.5
- 12
- 14.3
適用する軸または穴d2(参考)(mm)
~mm- 5
- 6
- 8
軸/穴/溝 呼び径(参考)(mm)
~mm- 5
- 6
- 8
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 1日以内
キャップナット F形
- 材質
- スチール
- 止め輪タイプ
- 外輪止め
- 取り付け方種類
- プッシュイン（横入れ）
- 商品種類
- 止め輪
- 表面処理
- 燐酸塩被膜
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が3型番あります。
商品情報
商品概要

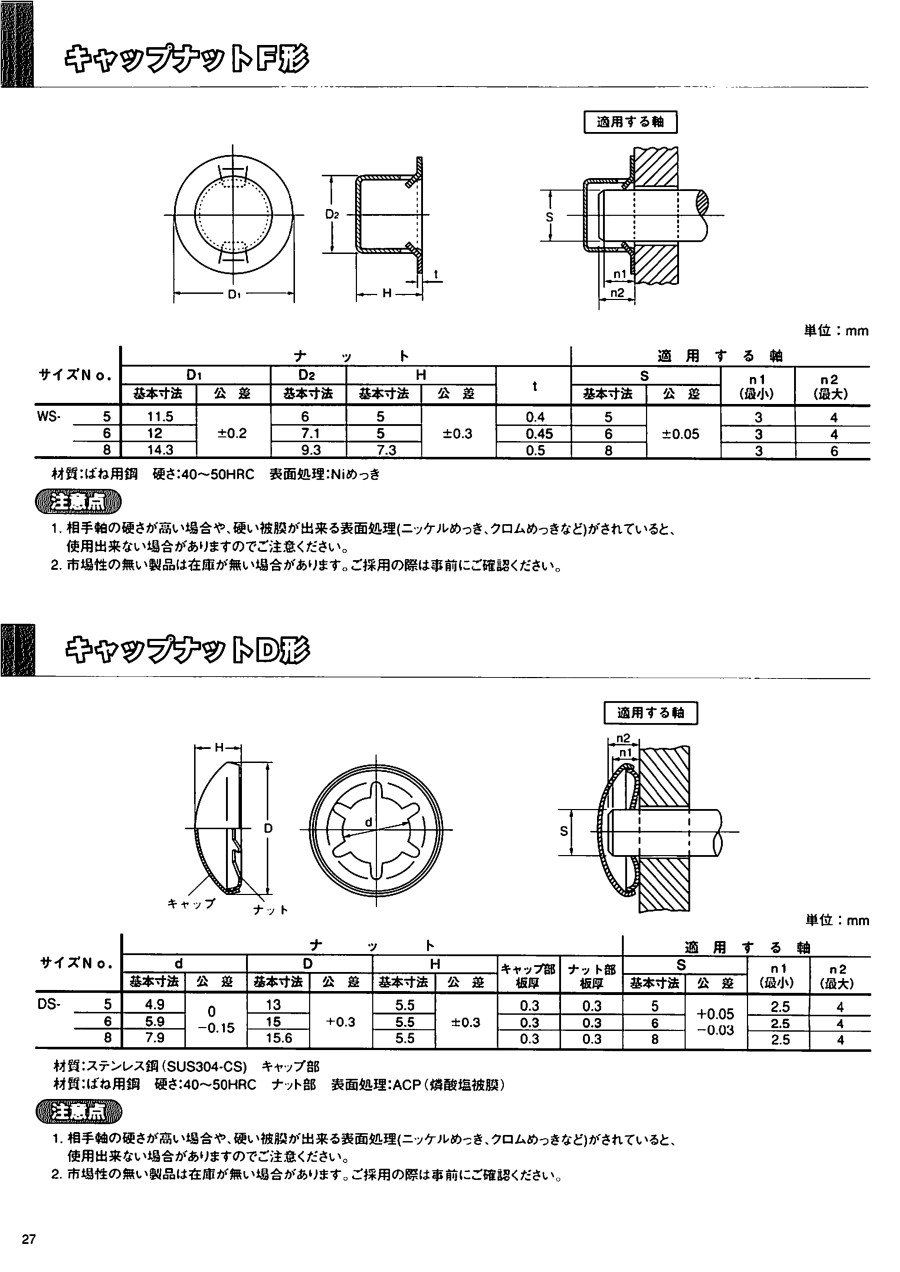

外形図
| サイズNO. | ナット | 適用する軸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | H | t | S | n1 (最小) | n2 (最大) | ||||
| 基本寸法 | 寸法差 | 基本寸法 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | ||||
| WS-05 | 11.5 | ±0.2 | 6 | 5 | ±0.3 | 0.4 | 5 | ±0.05 | 3 | 4 |
| WS-06 | 12 | 7.1 | 5 | 0.45 | 6 | 3 | 4 | |||
| WS-08 | 14.3 | 9.3 | 7.3 | 0.5 | 8 | 3 | 6 | |||
単位:mm
キャップ部はニッケルメッキ。
詳細情報
基本情報
【特長】
・相手軸の端面を保護することによって、軸端面での引掛け事故（キズ、怪我）を防止します
・装飾用に用いられます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
カタログ
商品担当おすすめ
キャップナット F形のレビュー
この商品のレビューはありません
