P形スピードナット
- 販売単位
- バラ(1個から購入可能)
- 止め輪タイプ
- 外輪止め
- 取り付け方種類
- プッシュイン（横入れ）
- 商品種類
- 止め輪
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が10型番あります。
商品情報
商品概要

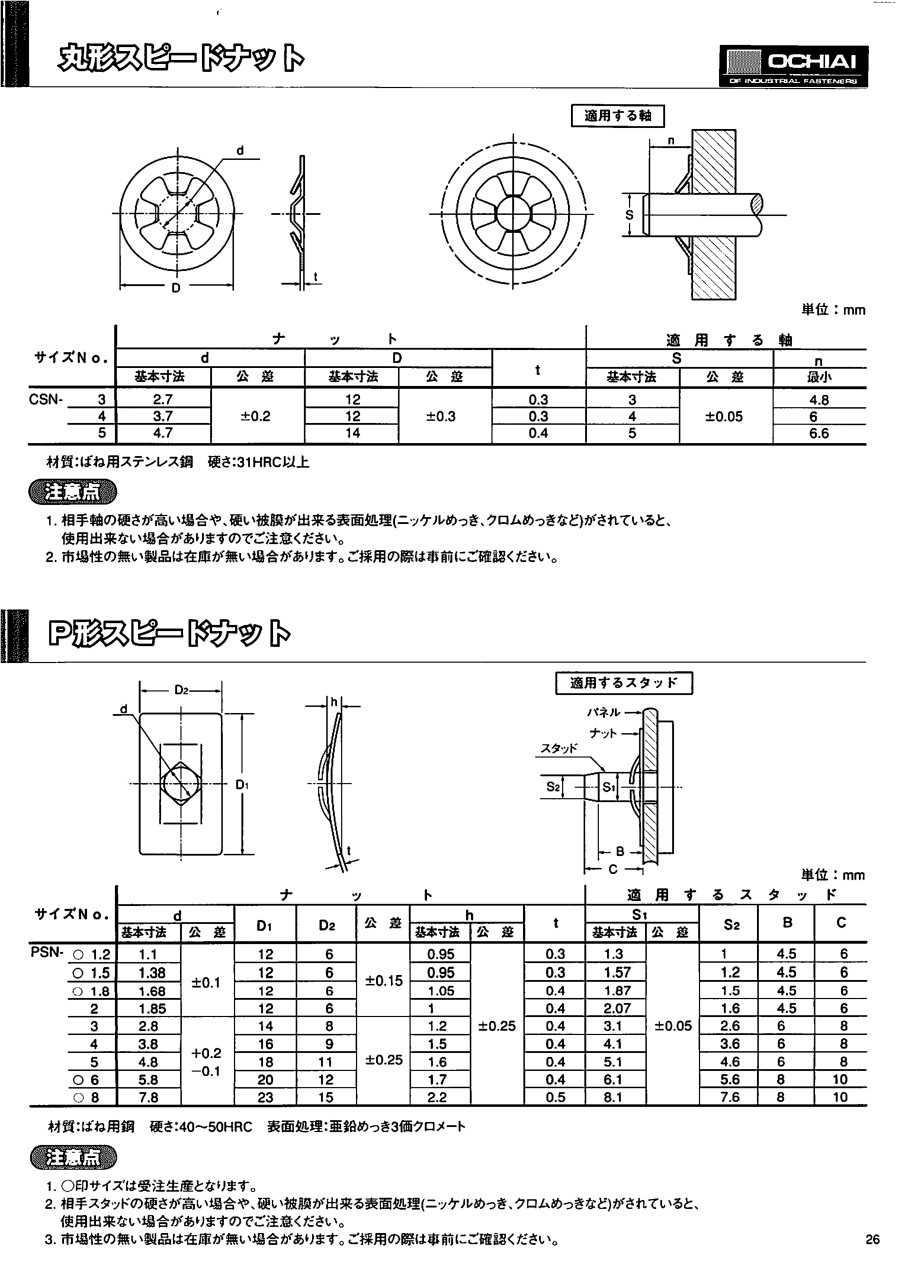

外形図
| サイズNo. | ナット | 適用するスタッド | スラスト荷重 (kgf) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D1 | D2 | 普通寸法差 | h | t | S1 | S2 | B | C | |||||
| 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | |||||||||
| PSN-1.2 | 1.1 | ±0.1 | 12 | 6 | ±0.15 | 0.95 | ±0.25 | 0.3 | 1.3 | ±0.05 | 1 | 4.5 | 6 | 12 |
| PSN-1.5 | 1.38 | 12 | 6 | 0.95 | 0.3 | 1.57 | 1.2 | 4.5 | 6 | 12 | ||||
| PSN-1.8 | 1.68 | 12 | 6 | 1.05 | 0.4 | 1.87 | 1.5 | 4.5 | 6 | 20 | ||||
| PSN-2 | 1.85 | 12 | 6 | 1 | 0.4 | 2.07 | 1.6 | 4.5 | 6 | 23 | ||||
| PSN-3 | 2.8 | +0.2 -0.1 | 14 | 8 | ±0.25 | 1.2 | 0.4 | 3.1 | 2.6 | 6 | 8 | 28 | ||
| PSN-4 | 3.8 | 16 | 9 | 1.5 | 0.4 | 4.1 | 3.6 | 6 | 8 | 28 | ||||
| PSN-5 | 4.8 | 18 | 11 | 1.6 | 0.4 | 5.1 | 4.6 | 6 | 8 | 50 | ||||
| PSN-6 | 5.8 | 20 | 12 | 1.7 | 0.4 | 6.1 | 5.6 | 8 | 10 | 50 | ||||
| PSN-8 | 7.8 | 23 | 15 | 2.2 | 0.5 | 8.1 | 7.6 | 8 | 10 | 50 | ||||
単位:mm
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
241円 ( 265円 ) | 1日目 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 1日目 |
241円 ( 265円 ) | 1日目 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 1日目 |
4円 ( 4円 ) | 在庫品1日目当日出荷可能 |
242円 ( 266円 ) | 1日目 |
242円 ( 266円 ) | 1日目 |
243円 ( 267円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・全体を弓状に湾曲させることでバネ作用を持たせ、相手物を押えつけた（ガタのない）状態で締結させることが出来ます。
・軸用のみとなります。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
