K形止め輪

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 7円～75円

税込単価: 8円～83円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・溝に接触する部分が多いため、E形止め輪に比べスラスト荷重が高くなりま...

種類
ラジアル方向取付
形状
K形止め輪
材質
スチール
止め輪タイプ
外輪止め
取り付け方種類
スナップイン（縦入れ）
商品種類
止め輪
表面処理
燐酸塩被膜

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品概要

外形図

外形図2

サイズNo.	溝底r（最大）
-50以下	0.13
-62以上-100以下	0.25
-125以上-150以下	0.38
-175以上-200以下	0.51

サイズNo.	軸径	止め輪						溝寸法
	軸径	内径		板厚		外径	高さ	溝径		溝幅
	d₁	d	公差	t	公差	D(約)	ｂ(約)	d₂	公差	m	公差

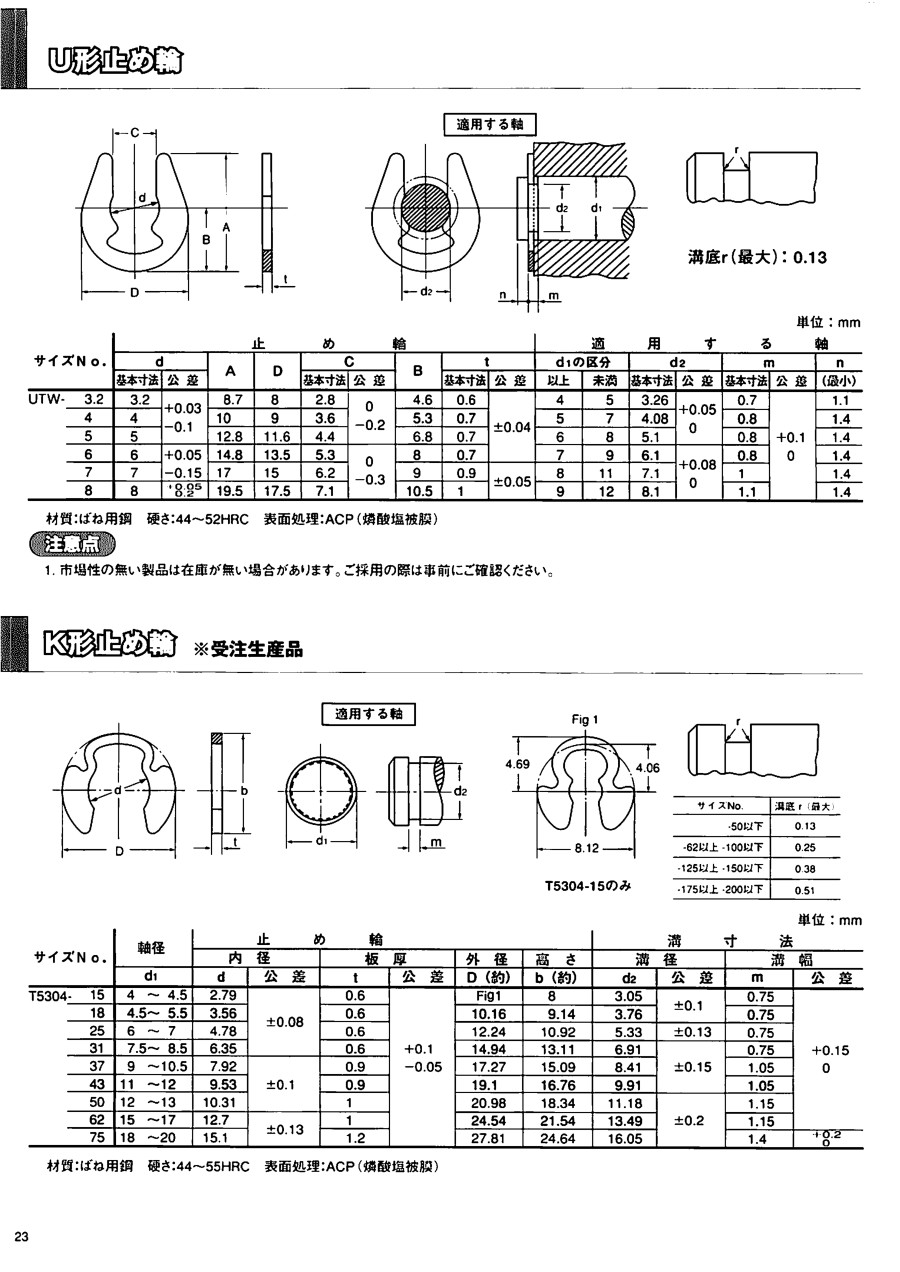

T5304-15	4～4.5	2.79	±0.08	0.6	+0.1 -0.05	Fig1	8	3.05	±0.1	0.75	+0.15 0
T5304-18	4.5～5.5	3.56		0.6		10.16	9.14	3.76	±0.1	0.75
T5304-25	6～7	4.78		0.6		12.24	10.92	5.33	±0.13	0.75
T5304-31	7.5～8.5	6.35		0.6		14.94	13.11	6.91	±0.15	0.75
T5304-37	9～10.5	7.92	±0.1	0.9		17.27	15.09	8.41		1.05
T5304-43	11～12	9.53		0.9		19.1	16.76	9.91		1.05
T5304-50	12～13	10.31		1		20.98	18.34	11.18	±0.2	1.15
T5304-62	15～17	12.7	±0.13	1		24.54	21.54	13.49		1.15
T5304-75	18～20	15.1	±0.13	1.2		27.81	24.64	16.05		1.4	+0.2 0

単位:mm
材質:ばね用鋼硬さ:44～55HRC 表面処理:ACP（燐酸塩被膜）
