オチアイ

C形止め輪（軸用）【1～2000個入り】

Name: C形止め輪（軸用）【1～2,000個入り】
Brand: オチアイ
SKU: 221000531228
Rating: 4.6 (45 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（45件）

通常単価(税別): 5円～13,752円特別価格

税込単価: 6円～15,127円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オチアイ

E形止め輪（Eリング）ラジアル方向取付

4.9

通常価格(税別)： 1円 (税込価格：1円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オチアイ

C形止め輪（穴用）

4.8

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

【特長】・一般に使用する偏心形の止め輪となります・ベアリング等の相手物がスラス...

詳細情報を確認する

種類
スラスト方向取付(軸用)
形状
軸用C形止め輪
材質
スチール
止め輪タイプ
外輪止め
取り付け方種類
標準
商品種類
止め輪

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が141型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

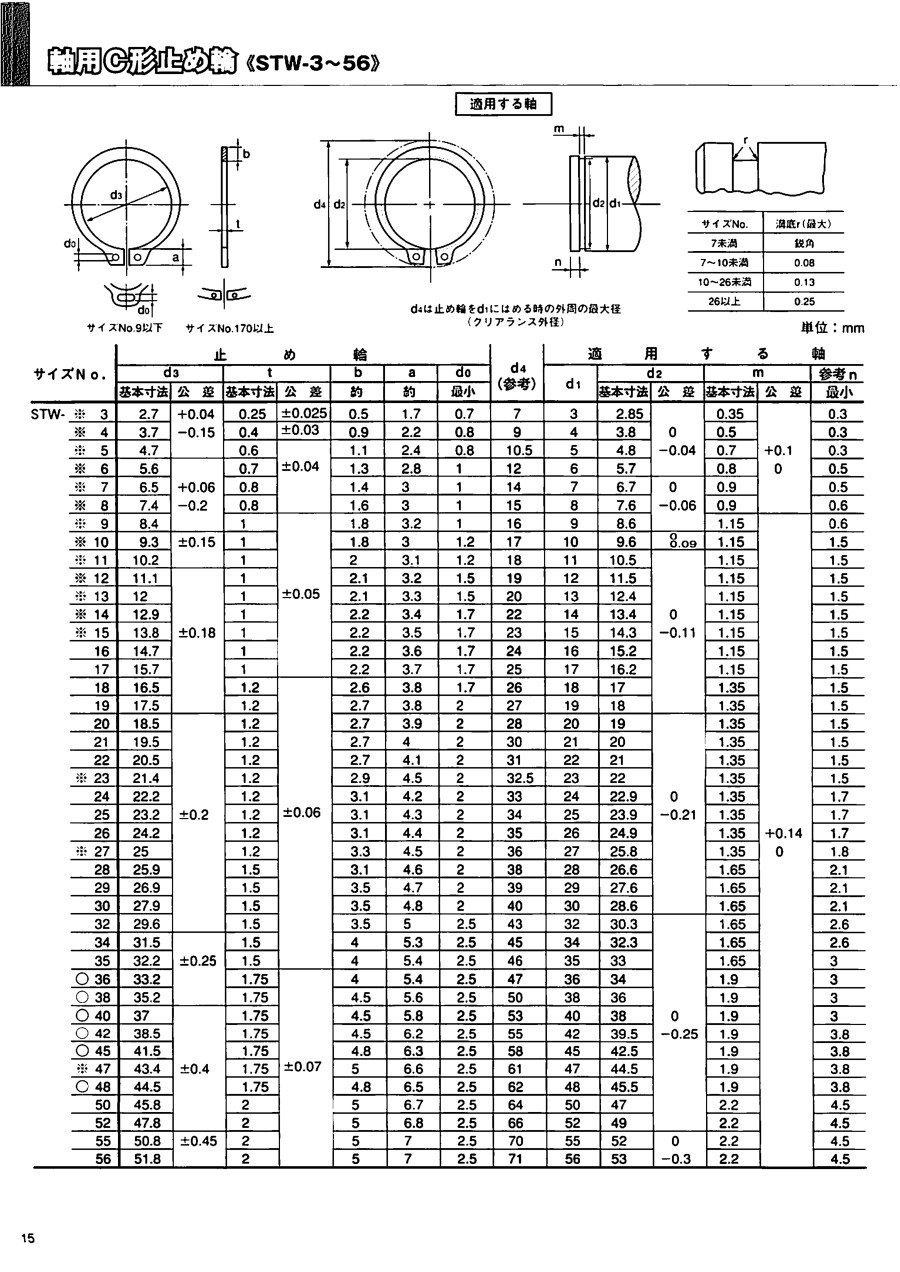

外形図

規格表

単位:mm

サィズNo.	止め輪							d₄ (参考)	適用する軸
	d₃		t		b	a	d₀		d₁	d₂		m		参考n
	基本寸法	公差	基本寸法	公差	約	約	最小		d₁	基本寸法	公差	基本寸法	公差	最小
※STW-3	2.7	+0.04 -0.15	0.25	±0.025	0.5	1.7	0.7	7	3	2.85	0 -0.04	0.35	+0.1 0	0.3
※STW-4	3.7		0.4	±0.03	0.9	2.2	0.8	9	4	3.8		0.5		0.3
※STW-5	4.7		0.6	±0.04	1.1	2.4	0.8	10.5	5	4.8		0.7		0.3
※STW-6	5.6	+0.06 -0.2	0.7		1.3	2.8	1	12	6	5.7		0.8		0.5
※STW-7	6.5		0.8		1.4	3	1	14	7	6.7	0 -0.06	0.9		0.5
※STW-8	7.4		0.8		1.6	3	1	15	8	7.6		0.9		0.6
※STW-9	8.4		1	±0.05	1.8	3.2	1	16	9	8.6		1.15	+0.14 0	0.6
※STW-10	9.3	±0.15	1		1.8	3	1.2	17	10	9.6	0 0.09	1.15		1.5
※STW-11	10.2	±0.15	1		2	3.1	1.2	18	11	10.5	0 -0.11	1.15		1.5
※STW-12	11.1	±0.18	1		2.1	3.2	1.5	19	12	11.5		1.15		1.5
※STW-13	12		1		2.1	3.3	1.5	20	13	12.4		1.15		1.5
※STW-14	12.9		1		2.2	3.4	1.7	22	14	13.4		1.15		1.5
※STW-15	13.8		1		2.2	3.5	1.7	23	15	14.3		1.15		1.5
STW-16	14.7		1		2.2	3.6	1.7	24	16	15.2		1.15		1.5
STW-17	15.7		1		2.2	3.7	1.7	25	17	16.2		1.15		1.5
STW-18	16.5		1.2	±0.06	2.6	3.8	1.7	26	18	17		1.35		1.5
STW-19	17.5		1.2		2.7	3.8	2	27	19	18		1.35		1.5
STW-20	18.5	±0.2	1.2		2.7	3.9	2	28	20	19	0 -0.21	1.35		1.5
STW-21	19.5		1.2		2.7	4	2	30	21	20		1.35		1.5
STW-22	20.5		1.2		2.7	4.1	2	31	22	21		1.35		1.5
※STW-23	21.4		1.2		2.9	4.5	2	32.5	23	22		1.35		1.5
STW-24	22.2		1.2		3.1	4.2	2	33	24	22.9		1.35		1.7
STW-25	23.2		1.2		3.1	4.3	2	34	25	23.9		1.35		1.7
STW-26	24.2		1.2		3.1	4.4	2	35	26	24.9		1.35		1.7
※STW-27	25		1.2		3.3	4.5	2	36	27	25.8		1.35		1.8
STW-28	25.9		1.5		3.1	4.6	2	38	28	26.6		1.65		2.1
STW-29	26.9		1.5		3.5	4.7	2	39	29	27.6		1.65		2.1
STW-30	27.9		1.5		3.5	4.8	2	40	30	28.6		1.65		2.1
STW-32	29.6		1.5		3.5	5	2.5	43	32	30.3	0 -0.25	1.65		2.6
STW-34	31.5	±0.25	1.5		4	5.3	2.5	45	34	32.3		1.65		2.6
STW-35	32.2		1.5		4	5.4	2.5	46	35	33		1.65		3
○STW-36	33.2		1.75	±0.07	4	5.4	2.5	47	36	34		1.9		3
○STW-38	35.2		1.75		4.5	5.6	2.5	50	38	36		1.9		3
○STW-40	37	±0.4	1.75		4.5	5.8	2.5	53	40	38		1.9		3
○STW-42	38.5		1.75		4.5	6.2	2.5	55	42	39.5		1.9		3.8
○STW-45	41.5		1.75		4.8	6.3	2.5	58	45	42.5		1.9		3.8
※STW-47	43.4		1.75		5	6.6	2.5	61	47	44.5		1.9		3.8
○STW-48	44.5		1.75		4.8	6.5	2.5	62	48	45.5		1.9		3.8
STW-50	45.8		2		5	6.7	2.5	64	50	47		2.2		4.5
STW-52	47.8		2		5	6.8	2.5	66	52	49		2.2		4.5
STW-55	50.8	±0.45	2		5	7	2.5	70	55	52	0 -0.3	2.2		4.5
STW-56	51.8	±0.45	2		5	7	2.5	71	56	53	0 -0.3	2.2		4.5

型番リスト

表示件数

型番

呼び（d1）

適用する軸または穴d1(参考)

(mm)

適用する軸または穴d2(参考)

(mm)

軸/穴/溝呼び径(参考)

(mm)

表面処理

RoHS?

最小発注数量

3	3	2.85	3	燐酸塩被膜	10	50個
3	3	2.85	3	スズコバ	10	1パック 2000個入り
3	3	2.85	3	無電解ニッケル	10	1パック 2000個入り
4	4	3.8	4	燐酸塩被膜	10	50個
4	4	3.8	4	スズコバ	10	1パック 1000個入り
4	4	3.8	4	無電解ニッケル	10	1パック 1000個入り
4	4	3.8	4	ニッケル	10	1パック 1000個入り
5	5	4.8	5	燐酸塩被膜	10	50個
5	5	4.8	5	スズコバ	10	1パック 1000個入り
5	5	4.8	5	無電解ニッケル	10	1パック 1000個入り
5	5	4.8	5	ニッケル	10	1パック 1000個入り
6	6	5.7	6	燐酸塩被膜	10	50個
6	6	5.7	6	スズコバ	10	1パック 1000個入り
6	6	5.7	6	無電解ニッケル	10	1パック 1000個入り
6	6	5.7	6	ニッケル	10	1パック 1000個入り
7	7	6.7	7	燐酸塩被膜	10	50個
7	7	6.7	7	無電解ニッケル	10	1パック 1000個入り
7	7	6.7	7	ニッケル	10	1パック 1000個入り
8	8	7.6	8	燐酸塩被膜	10	50個
8	8	7.6	8	スズコバ	10	1パック 1000個入り
8	8	7.6	8	無電解ニッケル	10	1パック 1000個入り
8	8	7.6	8	ニッケル	10	1パック 1000個入り
9	9	8.6	9	燐酸塩被膜	10	50個
9	9	8.6	9	無電解ニッケル	10	1パック 1000個入り
9	9	8.6	9	ニッケル	10	1パック 1000個入り
10	10	9.6	10	燐酸塩被膜	10	50個
10	10	9.6	10	無電解ニッケル	10	1パック 500個入り
10	10	9.6	10	ニッケル	10	1パック 500個入り
11	11	10.5	11	燐酸塩被膜	10	50個
11	11	10.5	11	スズコバ	10	1パック 500個入り
11	11	10.5	11	ニッケル	10	1パック 500個入り
12	12	11.5	12	燐酸塩被膜	10	50個
12	12	11.5	12	スズコバ	10	1パック 500個入り
12	12	11.5	12	無電解ニッケル	10	1パック 500個入り
12	12	11.5	12	ニッケル	10	1パック 500個入り
13	13	12.4	13	燐酸塩被膜	10	50個
13	13	12.4	13	スズコバ	10	1パック 500個入り
13	13	12.4	13	無電解ニッケル	10	1パック 500個入り
13	13	12.4	13	ニッケル	10	1パック 500個入り
14	14	13.4	14	燐酸塩被膜	10	50個
14	14	13.4	14	スズコバ	10	1パック 500個入り
14	14	13.4	14	ニッケル	10	1パック 500個入り
15	15	14.3	15	燐酸塩被膜	10	50個
15	15	14.3	15	スズコバ	10	1パック 500個入り
15	15	14.3	15	無電解ニッケル	10	1パック 500個入り
15	15	14.3	15	ニッケル	10	50個
16	16	15.2	16	燐酸塩被膜	10	50個
16	16	15.2	16	無電解ニッケル	10	1パック 500個入り
16	16	15.2	16	ニッケル	10	1パック 500個入り
17	17	16.2	17	燐酸塩被膜	10	50個
17	17	16.2	17	ニッケル	10	1パック 500個入り
18	18	17	18	燐酸塩被膜	10	50個
18	18	17	18	無電解ニッケル	10	1パック 500個入り
18	18	17	18	ニッケル	10	1パック 500個入り
19	19	18	19	燐酸塩被膜	10	50個
19	19	18	19	無電解ニッケル	10	1パック 500個入り
19	19	18	19	ニッケル	10	1パック 500個入り
20	20	19	20	燐酸塩被膜	10	50個
20	20	19	20	無電解ニッケル	10	1パック 500個入り
20	20	19	20	ニッケル	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

5円 ( 6円 )	在庫品1日目当日出荷可能
9,167円8,250円 ( 9,075円 )	6日目
11,474円10,556円 ( 11,612円 )	1日目
5円 ( 6円 )	在庫品1日目当日出荷可能
4,794円 ( 5,273円 )	1日目
8,701円 ( 9,571円 )	1日目
7,552円 ( 8,307円 )	1日目
8円 ( 9円 )	在庫品1日目当日出荷可能
5,269円 ( 5,796円 )	1日目
8,592円7,904円 ( 8,694円 )	6日目
7,558円 ( 8,314円 )	6日目
8円 ( 9円 )	在庫品1日目当日出荷可能
6,048円 ( 6,653円 )	1日目
8,824円 ( 9,706円 )	1日目
7,252円 ( 7,977円 )	1日目
8円 ( 9円 )	在庫品1日目当日出荷可能
9,047円8,142円 ( 8,956円 )	6日目
7,901円 ( 8,691円 )	1日目
8円 ( 9円 )	在庫品1日目当日出荷可能
6,732円 ( 7,405円 )	1日目
9,047円8,142円 ( 8,956円 )	1日目
7,432円 ( 8,175円 )	1日目
10円 ( 11円 )	在庫品1日目当日出荷可能
10,306円9,275円 ( 10,203円 )	1日目
9,037円8,133円 ( 8,946円 )	1日目
11円 ( 12円 )	在庫品1日目当日出荷可能
8,014円 ( 8,815円 )	1日目
6,792円 ( 7,471円 )	1日目
10円 ( 11円 )	在庫品1日目当日出荷可能
6,641円 ( 7,305円 )	6日目
6,871円 ( 7,558円 )	1日目
11円 ( 12円 )	在庫品1日目当日出荷可能
6,755円 ( 7,431円 )	1日目
8,466円7,788円 ( 8,567円 )	1日目
7,326円 ( 8,059円 )	1日目
11円 ( 12円 )	在庫品1日目当日出荷可能
9,160円 ( 10,076円 )	6日目
8,822円8,116円 ( 8,928円 )	6日目
7,675円 ( 8,443円 )	1日目
12円 ( 13円 )	在庫品1日目当日出荷可能
9,731円8,757円 ( 9,633円 )	1日目
8,014円 ( 8,815円 )	1日目
13円 ( 14円 )	在庫品1日目当日出荷可能
11,454円 ( 12,599円 )	6日目
9,738円 ( 10,712円 )	6日目
31円 ( 34円 )	在庫品1日目当日出荷可能
15円 ( 17円 )	在庫品1日目当日出荷可能
10,299円9,269円 ( 10,196円 )	1日目
9,160円 ( 10,076円 )	1日目
16円 ( 18円 )	在庫品1日目当日出荷可能
8,989円 ( 9,888円 )	1日目
17円 ( 19円 )	在庫品1日目当日出荷可能
11,455円 ( 12,601円 )	6日目
10,314円 ( 11,345円 )	1日目
17円 ( 19円 )	在庫品1日目当日出荷可能
11,455円10,309円 ( 11,340円 )	6日目
10,314円 ( 11,345円 )	1日目
20円 ( 22円 )	在庫品1日目当日出荷可能
12,614円11,352円 ( 12,487円 )	1日目
11,452円 ( 12,597円 )	1日目

基本情報

基本情報

【特長】
・一般に使用する偏心形の止め輪となります
・ベアリング等の相手物がスラスト方向（軸に対して平行方向）に抜けないように、穴（軸）に溝加工してはめるリング状の止め輪です
・止め輪は一般的に専用プライヤーで縮めて（拡げて）挿入します（テーパー治具で挿入することで、永久変形量が小さくなります）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級・精密級
「C形止め輪（軸用）」と併せて使用しゆるみ止めをするワッシャーです。
ミスミ
金属ワッシャ　－並級／精密級　寸法フリー指定タイプ－
「E形止め輪（Eリング） JIS規格ステンレス(SUS304)」と併せて使用しゆるみ止めをするワッシャーです。
オチアイ
C形止め輪（穴用）
「C形止め輪（軸用）」と一緒に購入検討される止め輪です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

C形止め輪（軸用）のレビュー

4.6平均満足度：4.645件のレビュー

星5
71%
星4
22%
星3
7%
星2
0%
星1
0%

高評価レビュー

交換用

満足度：5.02021/04/25

5㎜軸用ともなるとペンチでどうこうできるものではなく、しっかりと専用工具を用意する必要があった。製品自体は問題無し。

13人が参考にしています。

ベルトコンベアのドラムのシャフト軸用

満足度：5.02018/07/28

普通に使用できました。ある程度コンベアを動作させてみて経過を見ていこうと思います。取付感はしっくりしていて強度的にも...もっと読む

25人が参考にしています。

軸のアキシャル方向の抜け止めに

満足度：5.02018/04/27

STW-3を購入しました。指先に何個ものせられるサイズなのに表面処理はきれいで、バリもなかったので大変満足しています。

18人が参考にしています。

シャフトの抜け止め

満足度：5.02018/12/05

急に必要になりましたが様々なサイズの在庫があり翌日には届きましたので非常に助かりました。物もバリや気になるところもなく...もっと読む

16人が参考にしています。

交換用

満足度：5.02021/04/25

5㎜軸用ともなるとペンチでどうこうできるものではなく、しっかりと専用工具を用意する必要があった。製品自体は問題無し。

13人が参考にしています。

設備用

満足度：5.02018/08/28

納期も早く、コストもリーズナブルです。使用した感じはまったく問題ありません。

13人が参考にしています。

45件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 C形止め輪（軸用）	C形止め輪（Cリング）（軸用）	C形止め輪（穴用）	C形止め輪（Cリング）（穴用）	小径C形止め輪（Cリング）（穴用）	鉄C型止め輪（軸用）（JIS規格）
メーカー	オチアイ	大陽ステンレススプリング	オチアイ	大陽ステンレススプリング	大陽ステンレススプリング	磐田電工
通常価格	5円-	74円 -	9円 -	57円 -	76円 -	49円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目〜
種類	スラスト方向取付(軸用)	スラスト方向取付(軸用)	スラスト方向取付(穴用)	スラスト方向取付(穴用)	スラスト方向取付(穴用)	スラスト方向取付(軸用)
形状	軸用C形止め輪	軸用C形止め輪	穴用C形止め輪	穴用C形止め輪	穴用C形止め輪	軸用C形止め輪
材質	スチール	SUS304-CSP	スチール	SUS304-CSP	SUS304-CSP	鉄
止め輪タイプ	外輪止め	外輪止め	内輪止め	内輪止め	内輪止め	外輪止め
取り付け方種類	標準	標準	標準	標準	標準	標準
