波ワッシャー（ベアリング用）

Name: 波ワッシャー（ベアリング用）
Brand: オチアイ
SKU: 221000531194
Rating: 4.8 (7 reviews)

カタログ |

通常単価(税別): 88円～769円

税込単価: 97円～846円

通常出荷日：在庫品1日目当日出荷可能

平ワッシャーを弓状に曲げた座金（ねじ用ワッシャ）。【特長】・平ワッシャーを波状に曲げ、撓ませることで荷...

詳細を確認

4.84.8

よく一緒に見られています

オチアイ

波ワッシャー

通常価格(税別)： 146円 (税込価格：161円)

通常出荷日：在庫品1日目

よく一緒に見られています

オチアイ

特殊波ワッシャー

通常価格(税別)： 206円 (税込価格：227円)

通常出荷日：在庫品1日目

未確定：候補が23型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

内径 d

(mm)

厚さ t

(mm)

外径 D

(mm)

RoHS?

最小発注数量

20.9	0.25	26.9	10	1個
14.5	0.2	21	10	1個
22	0.25	28.5	10	1個
23.5	0.25	30.5	10	1個
26.4	0.3	33.9	10	1個
29.8	0.3	38.3	10	1個
64.2	0.7	83.7	10	1個
8.8	0.15	12.8	10	1個
12	0.15	15	10	1個
12.7	0.2	18.1	10	1個
19.5	0.2	24.8	10	1個
30.1	0.3	40.6	10	1個
33.7	0.3	45.5	10	1個
38.5	0.3	50	10	1個
47.2	0.4	60.2	10	1個
55	0.45	70.5	10	1個
61.3	0.45	77.8	10	1個
69	0.6	88.5	10	1個
79.3	0.7	98.8	10	1個
88.9	0.8	108.9	10	1個
95.8	0.8	118.9	10	1個
108.3	0.8	128.3	10	1個
112.4	0.8	138.4	10	1個

通常単価(税別) (税込単価)	通常出荷日

227円 ( 250円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
222円 ( 244円 )	在庫品1日目当日出荷可能
222円 ( 244円 )	在庫品1日目当日出荷可能
222円 ( 244円 )	在庫品1日目当日出荷可能
229円 ( 252円 )	在庫品1日目当日出荷可能
459円 ( 505円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
224円 ( 246円 )	在庫品1日目当日出荷可能
222円 ( 244円 )	在庫品1日目当日出荷可能
239円 ( 263円 )	在庫品1日目当日出荷可能
88円 ( 97円 )	在庫品1日目当日出荷可能
235円 ( 259円 )	在庫品1日目当日出荷可能
242円 ( 266円 )	在庫品1日目当日出荷可能
173円 ( 190円 )	在庫品1日目当日出荷可能
478円 ( 526円 )	在庫品1日目当日出荷可能
468円 ( 515円 )	在庫品1日目当日出荷可能
478円 ( 526円 )	在庫品1日目当日出荷可能
636円 ( 700円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
658円 ( 724円 )	在庫品1日目当日出荷可能
722円 ( 794円 )	在庫品1日目当日出荷可能
769円 ( 846円 )	在庫品1日目当日出荷可能

基本情報

平ワッシャーを弓状に曲げた座金（ねじ用ワッシャ）。
【特長】
・平ワッシャーを波状に曲げ、撓ませることで荷重を発生させるものです
・ベアリングに予圧を与えることで振動や異音を抑えることが出来ます
・種類：ばね座金、材質：スチール、表面処理（詳細）：燐酸塩被膜
・基本的にコイルバネに比べ、小さな空間で負荷容量を得ることが出来ます
・ねじの緩み止めや、相手物に一定の予圧をかけ、異音やガタツキを抑えることが出来ます
・動的荷重がかかる場合の振動を吸収します
・波ワッシャーや皿ばねは、並列または、直列に組合わせる（重ね合わせる）ことにより、種々のバネ特性を得ることが出来ます
【用途】
・ベアリング用ゆるみ止め座金

商品情報

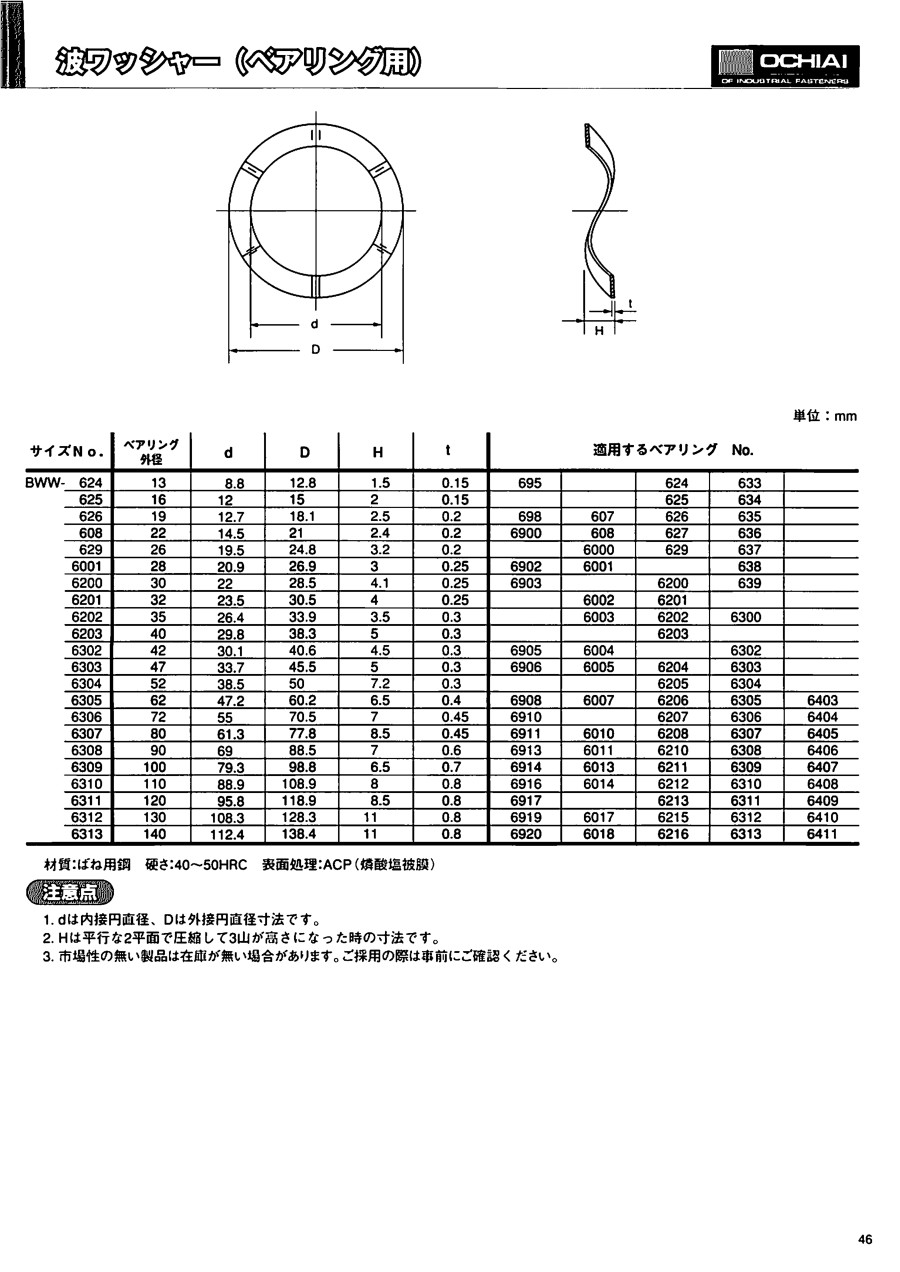

波ワッシャー（ベアリング用）の寸法と仕様

外形図

単位:mm

サイズNo.	ベアリング外径	d	D	H	t	適用するベアリング　No.
BWW-624	13	8.8	12.8	1.5	0.15	695		624	633
625	16	12	15	2	0.15			625	634
626	19	12.7	18.1	2.5	0.2	698	607	626	635
608	22	14.5	21	2.4	0.2	6900	608	627	636
629	26	19.5	24.8	3.2	0.2		6000	629	637
6001	28	20.9	26.9	3	0.25	6902	6001		638
6200	30	22	20.5	4.1	0.25	0903		6200	639
6201	32	23.5	30.5	4	0.25		6002	6201
6202	35	26.4	33.9	3.5	0.3		6003	6202	6300
6203	40	29.8	38.3	5	0.3			6203
6302	42	30.1	40.6	4.5	0.3	6905	6004		6302
6303	47	33.7	45.5	5	0.3	6906	6005	6204	6303
6304	52	38.5	50	7.2	0.3			6205	6304
6305	62	47.2	60.2	6.5	0.4	6908	6007	6206	6305	6403
6306	72	55	70.5	7	0.45	6910		6207	6306	6404
6307	80	61.3	77.8	8.5	0.45	6911	6010	6208	6307	6405
6308	90	69	88.5	7	0.6	6913	6011	6210	6308	6406
6309	100	79.3	98.8	6.5	0.7	6914	6013	6211	6309	6407
6310	110	88.9	108.9	8	0.8	6916	6014	6212	6310	6408
6311	120	95.8	118.9	8.5	0.8	6917		6213	6311	6409
6312	130	108.3	128.3	11	0.8	6919	6017	6215	6312	6410
6313	140	112.4	138.4	11	0.8	6920	6018	6216	6313	6411

※ dは内接円直径、Dは外接円直径の寸法です。
※ Hは平行な2平面で圧縮して3山が同じ高さになった時の寸法です。

仕様

材質:ばね用鋼
硬さ:40～50HRC
表面処理:ACP（燐酸塩被膜）

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

波ワッシャー（ベアリング用）のレビュー

4.8平均満足度：4.87件のレビュー

星5
86%
星4
14%
星3
0%
星2
0%
星1
0%

設備修理用

満足度：5.02021/06/17

古い為メーカーも不明なモーターのベアリングを交換しましたが、波ワッシャーも割れていました、カタログに細かくサイズが載って...もっと読む

0人が参考にしています。

モーターの交換

満足度：5.02020/12/18

ベアリング交換時にワッシャーも交換して使用します。１個から買えるのも良いですが、送料も無料なので総費用が安く済みます。

0人が参考にしています。

軸受け部の部品交換

満足度：4.02020/01/22

分解、メンテナンスの際に破損してしまった部品をメーカーから購入するよりも素早く手に入れることができた。

0人が参考にしています。

装置のオーバーホールに使用しています

満足度：5.02020/01/15

自社の生産設備装置スピンドルの軸受のオーバーホールに使用しています。装置は20年以上経っておりますが、装置の図面もあった...もっと読む

0人が参考にしています。

ワッシャー

満足度：5.02019/09/29

サイズが豊富で探しやすく、欲しい物がすぐに注文できました少量でも頼めるのがいいです

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品波ワッシャー（ベアリング用）	波ワッシャー	鉄丸ワッシャー木材用	鉄皿ばね座金（キャップ用軽荷重用）	ジグ用かぎ型座金（SW）	皿ばね座金 JIS B 1251 2種（キャップ用重荷重用）
メーカー	オチアイ	オチアイ	ＳＵＮＣＯ	ＳＵＮＣＯ	イマオコーポレーション	ＳＵＮＣＯ
通常価格	88円-	146円 -	236円	108円	1,897円 -	210円 -
通常出荷日	在庫品1日目	在庫品1日目〜	1日目	1日目	在庫品1日目	1日目
種類	ばね座金	ばね座金	平座金	ばね座金	ジグ用かぎ型座金	ばね座金
材質	スチール	スチール	スチール	スチール	スチール	スチール
表面処理	パーカー	パーカー	亜鉛メッキ	三価クロメート	四三酸化鉄被膜	三価クロメート
販売単位	バラ(1個から購入可能)	バラ(1個から購入可能)	バラ(1個から購入可能)	バラ(1個から購入可能)	バラ(1個から購入可能)	バラ(1個から購入可能)
材質スチール	S65C	S65C	SPHC	S50C～S65C	S50C	S60C
