オチアイ

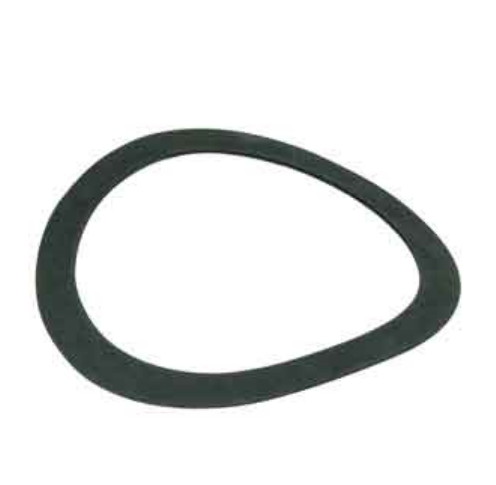

波ワッシャー

Name: 波ワッシャー
Brand: オチアイ
SKU: 221000531183
Rating: 4.6 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（6件）

通常単価(税別): 146円～313円

税込単価: 161円～344円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オチアイ

歯付き座金内歯形

通常価格(税別)： 207円 (税込価格：228円)

通常出荷日：在庫品1日目

【特長】・平ワッシャーを波状に曲げ、撓ませることで荷重を発生させるものです・波...

詳細情報を確認する

種類
ばね座金
材質
スチール
表面処理
パーカー
販売単位
バラ(1個から購入可能)
材質スチール
S65C
表面処理(詳細)
燐酸塩被膜
種類ばね座金
ウェーブワッシャ

未確定：候補が20型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

内径 d

(mm)

厚さ t

(mm)

外径 D

(mm)

RoHS?

最小発注数量

4.3	0.2	8	10	1個
5.4	0.3	9	10	1個
6.4	0.3	11	10	1個
8.5	0.3	12.5	10	1個
10.5	0.3	14.5	10	1個
12.5	0.3	17	10	1個
14.5	0.3	20	10	1個
16.7	0.3	22.5	10	1個
18.7	0.3	26	10	1個
20.7	0.3	29.1	10	1個
23.5	0.3	31	10	1個
26.4	0.3	34.2	10	1個
30.4	0.3	39.3	10	1個
33.9	0.3	46	10	1個
39	0.3	51	10	1個
40.6	0.3	53.5	10	1個
47.5	0.4	61	10	1個
51.4	0.4	67.5	10	1個
54	0.45	69.8	10	1個
61.9	0.45	79	10	1個

通常単価(税別) (税込単価)	通常出荷日

215円 ( 237円 )	在庫品1日目当日出荷可能
215円 ( 237円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
215円 ( 237円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
225円 ( 248円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
231円 ( 254円 )	在庫品1日目当日出荷可能
221円 ( 243円 )	在庫品1日目当日出荷可能
238円 ( 262円 )	在庫品1日目当日出荷可能
223円 ( 245円 )	在庫品1日目当日出荷可能
223円 ( 245円 )	在庫品1日目当日出荷可能
258円 ( 284円 )	1日目
237円 ( 261円 )	在庫品1日目当日出荷可能
313円 ( 344円 )	在庫品1日目当日出荷可能
296円 ( 326円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
146円 ( 161円 )	1日目
178円 ( 196円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・平ワッシャーを波状に曲げ、撓ませることで荷重を発生させるものです
・波数は2山からあります
・曲げワッシャーより高い荷重を得ることが出来ます
・種類：ばね座金、材質：スチール、表面処理（詳細）：燐酸塩被膜
・基本的にコイルバネに比べ、小さな空間で負荷容量を得ることが出来ます
・ねじの緩み止めや、相手物に一定の予圧をかけ、異音やガタツキを抑えることが出来ます
・動的荷重がかかる場合の振動を吸収します
・波ワッシャーや皿ばねは、並列または、直列に組合わせる（重ね合わせる）ことにより、種々のバネ特性を得ることが出来ます
【用途】
・ねじのゆるみ止めに最適

商品情報

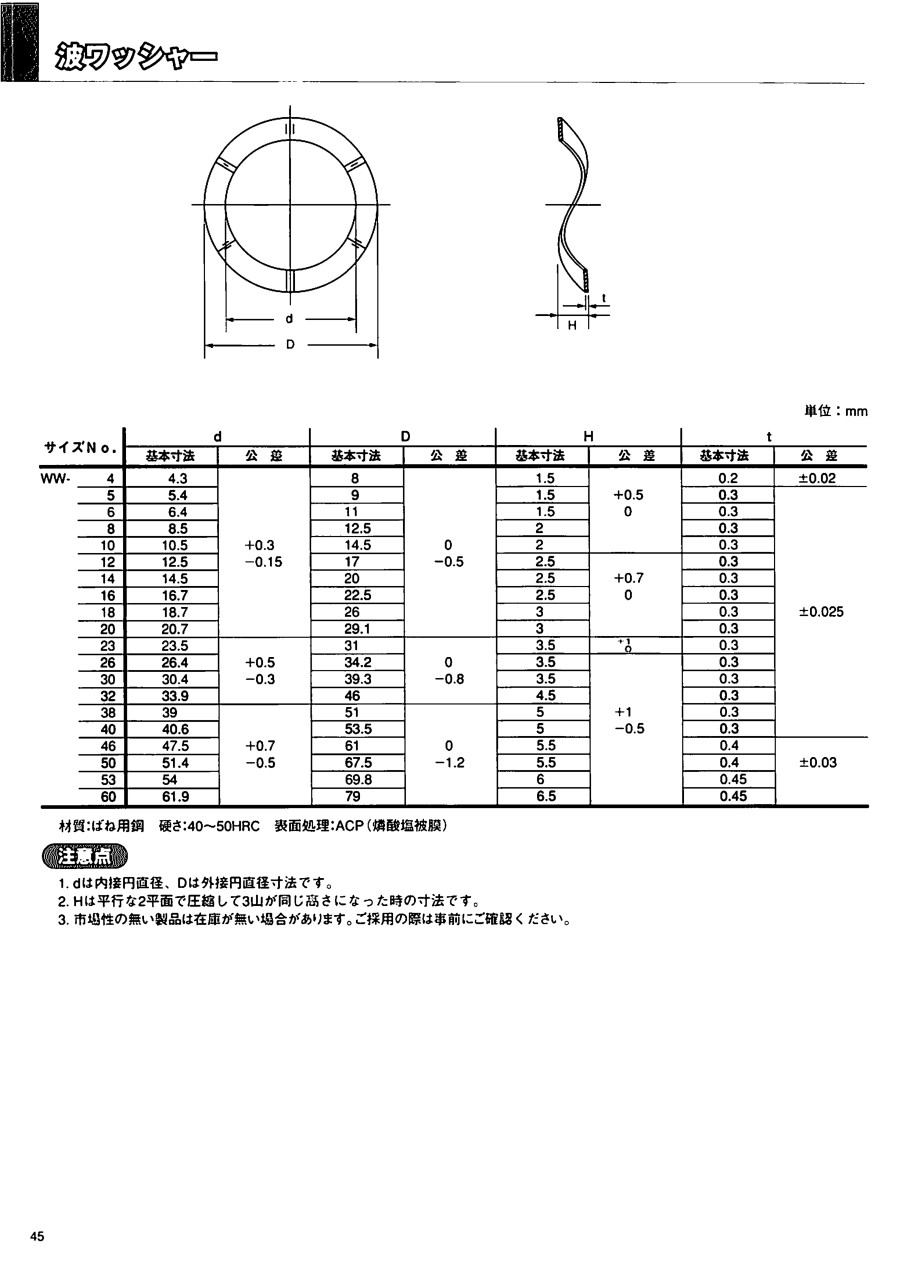

波ワッシャーの寸法と仕様

外形図

単位:mm

サイズNo.	d		D		H		t
サイズNo.	基本寸法	公差	基本寸法	公差	基本寸法	公差	基本寸法	公差
WW-4	4.3	+0.3 -0.15	8	0 -0.5	1.5	+0.5 0	0.2	±0.02
WW-5	5.4		9		1.5		0.3	±0.025
WW-6	6.4		11		1.5		0.3
WW-8	8.5		12.5		2		0.3
WW-10	10.5		14.5		2		0.3
WW-12	12.5		17		2.5	+0.7 0	0.3
WW-14	14.5		20		2.5		0.3
WW-16	16.7		22.5		2.5		0.3
WW-18	18.7		26		3		0.3
WW-20	20.7		29.1		3		0.3
WW-23	23.5	+0.5 -0.3	31	0 -0.8	3.5	+1 0	0.3
WW-26	26.4		34.2		3.5	+1 -0.5	0.3
WW-30	30.4		39.3		3.5		0.3
WW-32	33.9		46		4.5		0.3
WW-38	39	+0.7 -0.5	51	0 -1.2	5		0.3
WW-40	40.6		53.5		5		0.3
WW-46	47.5		61		5.5		0.4	±0.03
WW-50	51.4		67.5		5.5		0.4
WW-53	54		69.8		6		0.45
WW-60	61.9		79		6.5		0.45

※ dは内接円直径、Dは外接円直径の寸法です。
※ Hは平行な2平面で圧縮して3山が同じ高さになった時の寸法です。

仕様

材質:ばね用鋼
硬さ:40～50HRC
表面処理:ACP（燐酸塩被膜）

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
