ＮＳＫマイクロプレシジョン（ＩＳＣ）

スラスト玉軸受・溝付きスラスト玉軸受

Name: スラスト玉軸受・溝付きスラスト玉軸受
Brand: ＮＳＫマイクロプレシジョン（ＩＳＣ）
SKU: 221000531138
Rating: 4.5 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): 468円～1,222円

税込単価: 515円～1,344円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫマイクロプレシジョン（ＩＳＣ）

小径玉軸受（開放型・両シールド形・ゴムシール形）

4.7

通常価格(税別)： 82円 (税込価格：90円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫマイクロプレシジョン（ＩＳＣ）

ピボット玉軸受 BCF形

通常価格(税別)： 1,035円 (税込価格：1,139円)

通常出荷日：7 日目

軸受に対して縦方向の荷重（アキシアル荷重）に強いタイプの玉軸受。【特長】・一方...

詳細情報を確認する

軌道輪形状
スラスト玉
シールド素材・形状
開放型
内外輪材質
スチール
外輪タイプ
フラット
精度(JIS)
等級0
荷重方向
スラスト
転動体材質
スチール
軌道輪列数
単列
サイズ規格
メートル系

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

スラスト玉軸受 F形

スラスト玉軸受内径2～10mm

みぞなしスラストベアリング

溝付きスラスト玉軸受 F - M形

溝付きスラスト玉軸受内径3.2～10.2mm

みぞつきスラストベアリング

製品仕様

スラスト玉軸受の形式と特徴

スラスト玉軸受の形式特徴

軌道みぞのない平らな軌道盤と、玉を組んだ保持器から構成。一方向のアキシアル荷重だけを負荷することが可能。軌道が平面なので、摩擦トルクは小さい。低速回転に用いられる。

みぞ付きスラスト玉軸受の形式と特徴

みぞ付きスラスト玉軸受の形式特徴

上下の軌道盤に軌道みぞを付けたことにより、より高い定格荷重を確保。また、軌道みぞが付くことにより回転時のボールと保持器の動きを抑えることでシャフトやハウジングへの接触を軽減。

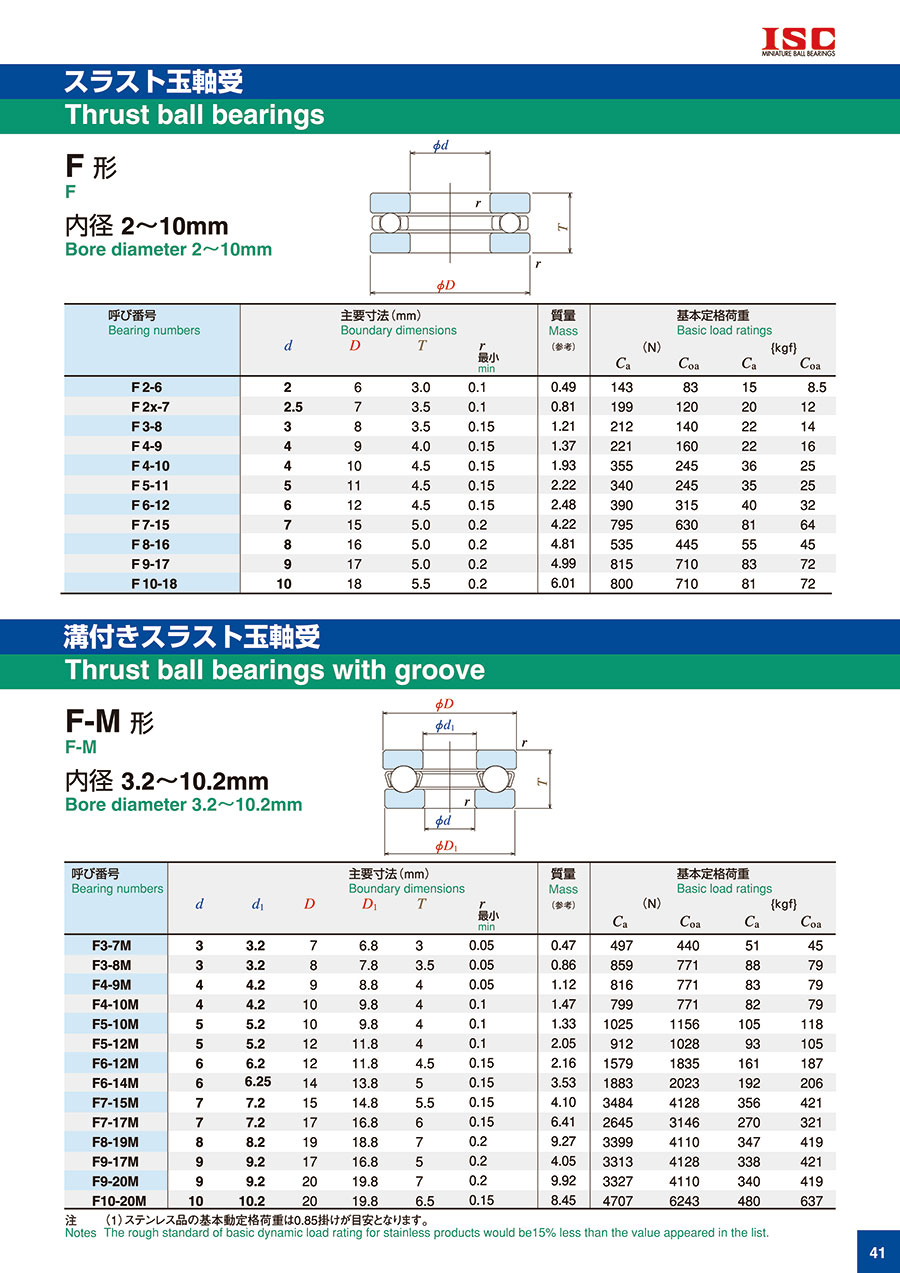

規格表

スラスト玉軸受 F形

型番 Bearing number	主要寸法(mm) Boundary dimensions				質量 Mass	基本定格荷重 Basic load rating
	主要寸法(mm) Boundary dimensions				質量 Mass	(N)		{kgf}
	d	D	T	r 最小 min	(参考)	C_a	C_oa	C_a	C_oa
F2-6	2	6	3.0	0.1	0.49	143	83	15	8.5
F2x-7	2.5	7	3.5	0.1	0.81	199	120	20	12
F3-8	3	8	3.5	0.15	1021	212	140	22	14
F4-9	4	9	4.0	0.15	1.37	221	160	22	16
F4-10	4	10	4.5	0.15	1.93	355	245	36	25
F5-11	5	11	4.5	0.15	2.22	340	245	35	25
F6-12	6	12	4.5	0.15	2.48	390	315	40	32
F7-15	7	15	5.0	0.2	4.22	795	630	81	64
F8-16	8	16	5.0	0.2	4.81	535	445	55	45
F9-17	9	17	5.0	0.2	4.99	815	710	83	72
F10-18	10	18	5.5	0.2	6.01	800	710	81	72

溝付きスラスト玉軸受 F - M形

型番 Bearing number	主要寸法(mm) Boundary dimensions						質量 Mass	基本定格荷重 Basic load rating
	主要寸法(mm) Boundary dimensions						質量 Mass	(N)		{kgf}
	d	d₁	D	D₁	T	r 最小 min	(参考)	C_a	C_oa	C_a	C_oa
F3-7M	3	3.2	7	6.8	3	0.05	0.47	497	440	51	45
F3-8M	3	3.2	8	7.8	3.5	0.05	0.86	859	771	88	79
F4-9M	4	4.2	9	8.8	4	0.05	1.12	816	771	83	79
F4-10M	4	4.2	10	9.8	4	0.1	1.47	799	771	82	79
F5-10M	5	5.2	10	9.8	4	0.1	1.33	1025	1156	105	118
F5-12M	5	5.2	12	11.8	4	0.1	2.05	912	1028	93	105
F6-12M	6	6.2	12	11.8	4.5	0.15	2.16	1579	1835	161	187
F6-14M	6	6.25	14	13.8	5	0.15	3.53	1883	2023	192	206
F7-15M	7	7.2	15	14.8	5.5	0.15	4.10	3484	4128	356	421
F7-17M	7	7.2	17	16.8	6	0.15	6.41	2645	3146	270	321
F8-19M	8	8.2	19	18.8	7	0.2	9.27	3399	4110	347	419
F9-17M	9	9.2	17	16.8	5	0.2	4.05	3313	4128	338	421
F9-20M	9	9.2	20	19.8	7	0.2	9.92	3327	4110	340	419
F10-20M	10	10.2	20	19.8	6.5	0.15	8.45	4707	6243	480	637

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

スラストベアリング溝付き

内径 d1

(φ)

最小発注数量

2	6	3	143	83	なし	-	1個
2.5	7	3.5	199	120	なし	-	1個
3	7	3	497	440	あり	3.2	1個
3	8	3.5	212	140	なし	-	1個
3	8	3.5	859	771	あり	3.2	1個
4	9	4	221	160	なし	-	1個
4	9	4	816	771	あり	4.2	1個
4	10	4.5	355	245	なし	-	1個
4	10	4	799	771	あり	4.2	1個
5	10	4	1025	1156	あり	5.2	1個
5	11	4.5	340	245	なし	-	1個
5	12	4	912	1028	あり	5.2	1個
6	12	4.5	390	315	なし	-	1個
6	12	4.5	1579	1835	あり	6.2	1個
6	14	5	1883	2023	あり	6.25	1個
7	15	5	795	630	なし	-	1個
7	15	5.5	3484	4128	あり	7.2	1個
7	17	6	2645	3146	あり	7.2	1個
8	16	5	535	445	なし	-	1個
8	19	7	3399	4110	あり	8.2	1個
9	17	5	815	710	なし	-	1個
9	17	5	3313	4128	あり	9.2	1個
9	20	7	3327	4110	あり	9.2	1個
10	18	5.5	800	710	なし	-	1個
10	20	6.5	4707	6243	あり	10.2	1個

通常単価(税別) (税込単価)	通常出荷日

734円 ( 807円 )	在庫品1日目当日出荷可能
468円 ( 515円 )	9日目
932円 ( 1,025円 )	在庫品1日目当日出荷可能
734円 ( 807円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	在庫品1日目当日出荷可能
514円 ( 565円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	在庫品1日目当日出荷可能
514円 ( 565円 )	在庫品1日目当日出荷可能
813円 ( 894円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	在庫品1日目当日出荷可能
514円 ( 565円 )	在庫品1日目当日出荷可能
1,024円 ( 1,126円 )	在庫品1日目当日出荷可能
514円 ( 565円 )	在庫品1日目当日出荷可能
1,024円 ( 1,126円 )	在庫品1日目当日出荷可能
1,222円 ( 1,344円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
852円 ( 937円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
528円 ( 581円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
588円 ( 647円 )	在庫品1日目当日出荷可能
918円 ( 1,010円 )	在庫品1日目当日出荷可能
973円 ( 1,070円 )	45日目
588円 ( 647円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

軸受に対して縦方向の荷重（アキシアル荷重）に強いタイプの玉軸受。
【特長】
・一方向のアキシアル荷重のみを負荷。重荷重に耐えられる。
・小径専門メーカーによる、高品質なスラスト玉軸受。Φ2（内径2mm）から用意。
・スラスト玉軸受 : 軌道が平面なので、摩擦トルクは小さい。
・溝付きスラスト玉軸受は上下の軌道盤に軌道みぞを付けたことで、より高い定格荷重を確保。
・溝付きスラスト玉軸受は回転時のボールと保持器の動きを抑え、シャフトやハウジングへの接触を軽減。
【用途】
・スラスト玉軸受：低負荷、低速向け。
・溝付きスラスト玉軸受：高負荷向け。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
スラスト玉軸受
ＮＴＮ
単式スラスト玉軸受
NTN社製の単式スラスト玉軸受です。サイズの大きいものであればこちらもお選びいただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
