ＮＳＫマイクロプレシジョン（ＩＳＣ）

小径玉軸受（開放型・両シールド形・ゴムシール形）

Name: 小径玉軸受（開放型・両シールド形・ゴムシール形）
Brand: ＮＳＫマイクロプレシジョン（ＩＳＣ）
SKU: 221000531116
Rating: 4.7 (52 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（52件）

通常単価(税別): 82円～904円

税込単価: 90円～994円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫマイクロプレシジョン（ＩＳＣ）

スラスト玉軸受・溝付きスラスト玉軸受

4.5

通常価格(税別)： 468円 (税込価格：515円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫマイクロプレシジョン（ＩＳＣ）

ピボット玉軸受 BCF形

通常価格(税別)： 1,035円 (税込価格：1,139円)

通常出荷日：7 日目

高品質で内輪・外輪・玉・保持器・シールで構成のラジアル玉軸受。【特長】・小径専...

詳細情報を確認する

軌道輪形状
玉
精度(JIS)
等級0
荷重方向
ラジアル
軌道輪列数
単列
サイズ規格
メートル系
内部すきま記号
MC3

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が218型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

600形・MR形
内径 1～4mm

600形・MR形
内径 5～9mm

F600形・MF形
内径 1～4mm

F600形・MF形
内径 5～9mm

SMT形
内径 10～15mm

規格表

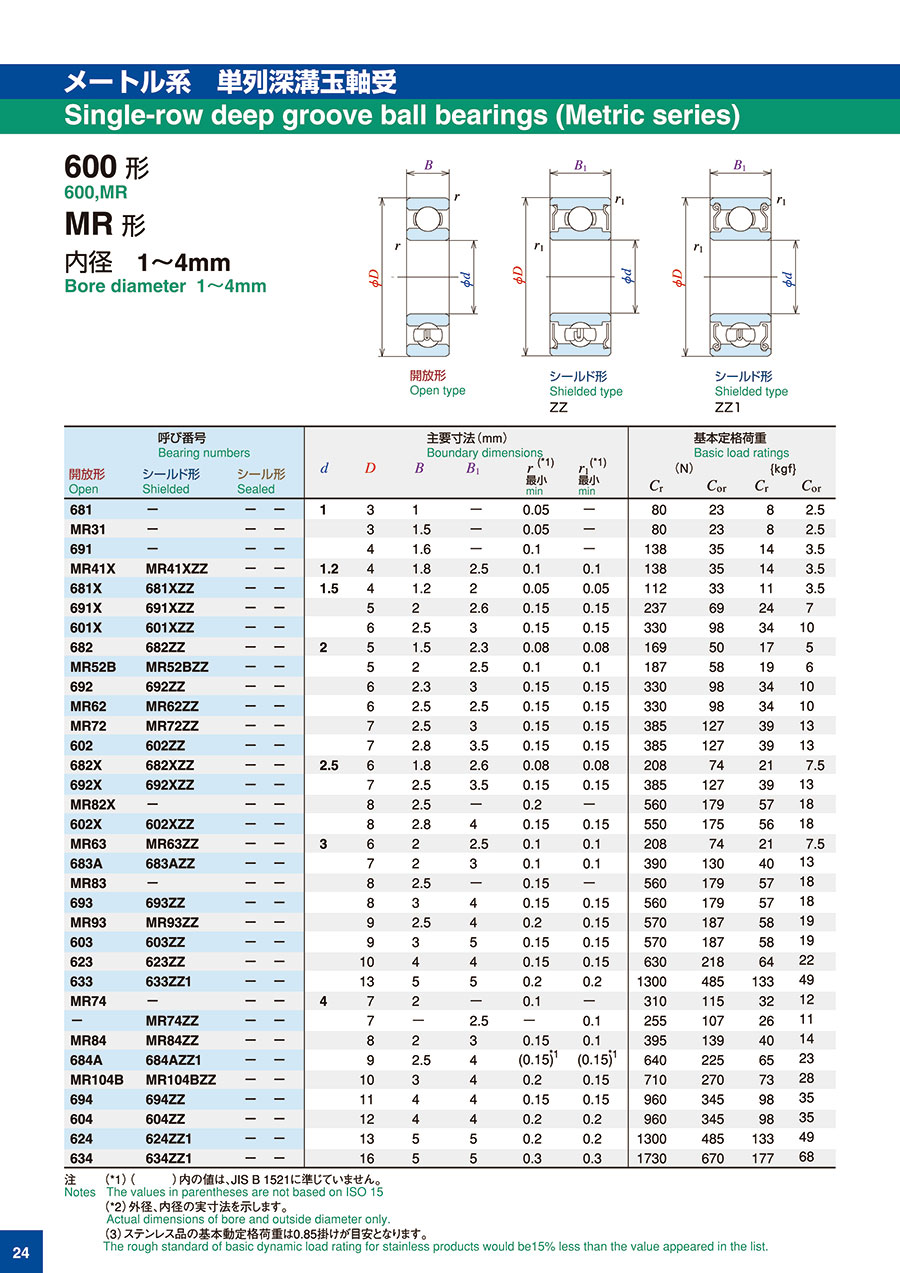

600形・MR形
内径 1～4mm

型番				主要寸法（mm）						基本定格荷重
開放形	シールド形	シール形		d	D	B	B₁	r^（*1）最小	r₁^（*1）最小	（N）		{kgf}
開放形	シールド形	シール形		d	D	B	B₁	r^（*1）最小	r₁^（*1）最小	C_r	C_or	C_r	C_or
681	-	-	-	1	3	1	-	0.05	-	80	23	8	2.5
MR31	-	-	-	1	3	1.5	-	0.05	-	80	23	8	2.5
691	-	-	-	1	4	1.6	-	0.1	-	138	35	14	3.5
MR41X	MR41XZZ	-	-	1.2	4	1.8	2.5	0.1	0.1	138	35	14	3.5
681X	681XZZ	-	-	1.5	4	1.2	2	0.05	0.05	112	33	11	3.5
691X	691XZZ	-	-	1.5	5	2	2.6	0.15	0.15	237	69	24	7
601X	601XZZ	-	-	1.5	6	2.5	3	0.15	0.15	330	98	34	10
682	682ZZ	-	-	2	5	1.5	2.3	0.08	0.08	169	50	17	5
MR52B	MR52BZ	-	-	2	5	2	2.5	0.1	0.1	187	58	19	6
692	692ZZ	-	-	2	6	2.3	3	0.15	0.15	330	98	34	10
MR62	MR62ZZ	-	-	2	6	2.5	2.5	0.15	0.15	330	98	34	10
MR72	MR72ZZ	-	-	2	7	2.5	3	0.15	0.15	385	127	39	13
602	602ZZ	-	-	2	7	2.8	3.5	0.15	0.15	385	127	39	13
682X	682XZZ	-	-	2.5	6	1.8	2.6	0.08	0.08	208	74	21	7.5
692X	692XZZ	-	-	2.5	7	2.5	3.5	0.15	0.15	385	127	39	13
MR82X	-	-	-	2.5	8	2.5	-	0.2	-	560	179	57	18
602X	602XZZ	-	-	2.5	8	2.8	4	0.15	0.15	550	175	56	18
MR63	MR63ZZ	-	-	3	6	2	2.5	0.1	0.1	208	74	21	7.5
683A	683AZZ	-	-	3	7	2	3	0.1	0.1	390	130	40	13
MR83	-	-	-	3	8	2.5	-	0.15	-	560	179	57	18
693	693ZZ	-	-	3	8	3	4	0.15	0.15	560	179	57	18
MR93	MR93ZZ	-	-	3	9	2.5	4	0.2	0.15	570	187	58	19
603	603ZZ	-	-	3	9	3	5	0.15	0.15	570	187	58	19
623	623ZZ	-	-	3	10	4	4	0.15	0.15	630	218	64	22
633	633ZZ1	-	-	3	13	5	5	0.2	0.2	130	485	133	49
MR74	-	-	-	4	7	2	-	0.1	-	310	115	32	12
MR74Z	MR74ZZ	-	-	4	7	-	2.5	-	0.1	255	107	26	11
MR84	MR84ZZ	-	-	4	8	2	3	0.15	0.1	395	139	40	14
684A	684AZZ1	-	-	4	9	2.5	4	（0.15）^*1	（0.15）^*1	640	225	65	23
MR104	R104BZZ	-	-	4	10	3	4	0.2	0.15	710	270	73	28
694	694ZZ	-	-	4	11	4	4	0.15	0.15	960	345	98	35
604	604ZZ	-	-	4	12	4	4	0.2	0.2	960	345	98	35
624	624ZZ1	-	-	4	13	5	5	0.2	0.2	130	485	133	49
634	634ZZ1	-	-	4	16	5	5	0.3	0.3	173	670	177	68

（*¹）（）内の値は、JIS B 1521に準じていません。
ステンレス品の基本動定格荷重は0.85掛けが目安となります。

型番開放形	許容回転数（min-¹）		取付関係寸法（mm）						質量（g）（参考）
	グリース潤滑開放形 Z・ZZ	油潤滑開放形 z

			da 最小	db 最大	Da 最大	Db 最小	r_a 最大	r_b 最大	開放形	シールド形
			da 最小	db 最大	Da 最大	Db 最小	r_a 最大	r_b 最大	開放形	シールド形
681	130,000	150,000	1.4	-	2.6	-	0.05	-	0.03	-
MR31	130,000	150,000	1.4	-	2.6	-	0.05	-	0.04	-
691	100,000	120,000	1.8	-	3.2	-	0.10	-	0.09	-
MR41X	110,000	130,000	2.0	1.9	3.2	3.5	0.10	0.10	0.10	0.14
681X	100,000	120,000	1.9	2.1	3.6	3.6	0.05	0.05	0.07	0.11
691X	85,000	100,000	2.7	2.5	3.8	4.3	0.15	0.15	0.17	0.20
601X	75,000	90,000	2.7	3.0	4.8	5.4	0.15	0.15	0.33	0.38
682	85,000	100,000	2.6	2.7	4.4	4.2	0.08	0.08	0.12	0.17
MR52B	85,000	100,000	2.8	2.7	4.2	4.4	0.10	0.10	0.16	0.23
692	75,000	90,000	3.2	3.0	4.8	5.4	0.15	0.15	0.28	0.38
MR62	75,000	90,000	3.2	3.0	4.8	5.4	0.15	0.15	0.30	0.29
MR72	63,000	75,000	3.2	3.8	5.8	6.2	0.15	0.15	0.45	0.49
602	63,000	75,000	3.2	3.8	5.8	6.2	0.15	0.15	0.51	0.58
682X	71,000	80,000	3.1	3.7	5.4	5.4	0.08	0.08	0.23	0.29
692X	63,000	75,000	3.7	3.8	5.8	6.2	0.15	0.15	0.41	0.55
MR82X	60,000	67,000	4.1	-	6.4	-	0.20	-	0.56	-
602X	60,000	71,000	3.7	4.1	6.8	7.0	0.15	0.15	0.63	0.83
MR63	71,000	80,000	3.8	3.7	5.2	5.4	0.10	0.10	0.20	0.27
683A	63,000	75,000	3.8	4.0	6.2	6.4	0.10	0.10	0.32	0.45
MR83	60,000	67,000	4.2	-	6.8	-	0.15	-	0.54	-
693	60,000	67,000	4.2	4.3	6.8	7.3	0.15	0.15	0.61	0.83
MR93	56,000	67,000	4.6	4.3	7.4	7.9	0.20	0.15	0.73	1.18
603	56,000	67,000	4.2	4.3	7.8	7.9	0.15	0.15	0.87	1.45
623	50,000	60,000	4.2	4.3	8.8	8.0	0.15	0.15	1.65	1.66
633	40,000	48,000	4.6	6.0	11.4	11.3	0.20	0.20	3.38	3.33
MR74	60,000	67,000	4.8	-	6.2	-	0.10	-	0.22	-
MR74	60,000	71,000	-	4.8	-	6.3	-	0.10	-	0.29
MR84	56,000	67,000	5.2	5.0	6.8	7.4	0.15	0.10	0.36	0.56
684A	53,000	63,000	4.8	5.2	8.2	8.1	0.10	0.10	0.63	1.01
MR104B	50,000	60,000	5.6	5.9	8.4	8.8	0.20	0.15	1.04	1.42
694	48,000	56,000	5.2	5.6	9.8	9.9	0.15	0.15	1.70	1.75
604	48,000	56,000	5.6	5.6	10.4	9.9	0.20	0.20	2.25	2.29
624	40,000	48,000	5.6	6.0	11.4	11.3	0.20	0.20	3.03	3.04
634	36,000	43,000	6.0	7.5	14.0	13.8	0.30	0.30	5.24	5.21

600形・MR形
内径 5～9mm

呼び番号				主要寸法（mm）						基本定格荷重
開放形	シールド形	シール形		d	D	B	B₁	r^（*1）最小	r₁^（*1）最小	（N）		{kgf}
開放形	シールド形	シール形		d	D	B	B₁	r^（*1）最小	r₁^（*1）最小	C_r	C_or	C_r	C_or
MR85	-	-	-	5	8	2	-	0.10	-	310	120	31	12
-	MR85ZZ	-	-	5	8	-	2.5	-	0.10	278	131	28	13
MR95	MR95ZZ1	-	-	5	9	2.5	3	0.15	0.15	430	168	44	17
MR105	MR105ZZ	-	-	5	10	3	4	0.15	0.15	430	168	44	17
-	MR115ZZ	VV	-	5	11	-	4	-	0.15	715	276	73	28
685	685ZZ	-	-	5	11	3	5	0.15	0.15	715	281	73	29
695	695ZZ1	VV	DD	5	13	4	4	0.20	0.20	1080	430	110	44
605	605ZZ	DD	-	5	14	5	5	0.20	0.20	1330	505	135	52
625	625ZZ1	VV	DD	5	16	5	5	0.30	0.30	1730	670	177	68
635	635ZZ1	VV	DD	5	19	6	6	0.30	0.30	2340	885	238	90
MR106	MR106ZZ1	-	-	6	10	2.5	3	0.15	0.10	495	218	51	22
MR126	MR126ZZ	DD	-	6	12	3	4	0.20	0.15	715	292	73	30
686A	686AZZ1	VV	DD	6	13	3.5	5	0.15	0.15	1080	440	110	45
696	696ZZ1	VV	DD	6	15	5	5	0.20	0.20	1730	670	177	68
606	606ZZ1	VV	DD	6	17	6	6	0.30	0.30	2260	835	231	85
626	626ZZ1	VV	DD	6	19	6	6	0.30	0.30	2340	885	238	90
636	636ZZ	VV	DD	6	22	7	7	0.30	0.30	3300	1370	335	140
MR117	MR117ZZ	-	-	7	11	2.5	3	0.15	0.10	455	201	47	21
MR137	MR137ZZ	-	-	7	13	3	4	0.20	0.15	540	276	55	28
687	687ZZ1	VV	DD	7	14	3.5	5	0.15	0.15	1170	510	120	52
697	697ZZ1	VV	DD	7	17	5	5	0.30	0.30	1610	710	164	73
607B	60713ZZ1	VV	DD	7	19	6	6	0.30	0.30	2340	885	238	90
627	627ZZ	VV	DD	7	22	7	7	0.30	0.30	3300	1370	335	140
637	637ZZ1	VV	DD	7	26	9	9	0.30	0.30	4550	1970	465	201
MR128	MR128ZZ1	-	-	8	12	2.5	3.5	0.15	0.10	545	274	56	28
MR148	MR148ZZ	VV	DD	8	14	3.5	4	0.20	0.15	820	385	83	39
688A	688AZZ1	VV	DD	8	16	4	5	0.20	0.20	1610	710	164	73
698	698ZZ1	VV	DD	8	19	6	6	0.30	0.30	2240	910	228	93

（*¹）（）内の値は、JIS B 1521に準じていません。
ステンレス品の基本動定格荷重は0.85掛けが目安となります。

型番開放形	許容回転数（min-¹）			取付関係寸法（mm）						質量（g）（参考）
	グリース潤滑開放形 Z・ZZ	D・DD	油潤滑開放形 z

				d_a 最小	d_b 最大	D_a 最大	D_b 最小	r_a 最大	r_b 最大	開放形	シールド形
				d_a 最小	d_b 最大	D_a 最大	D_b 最小	r_a 最大	r_b 最大	開放形	シールド形
MR85	53000	-	63,000	5.8	-	7.2	-	0.10	-	0.26	-
MR85	53,000	-	63,000	-	5.8	-	7.4	-	0.10	-	0.34
MR95	50,000	-	60,000	6.2	6.0	7.8	8.2	0.15	0.15	0.50	0.58
MR105	50,000	-	60,000	6.2	6.0	8.8	8.4	0.15	0.15	0.95	1.29
MR115	48,000	-	56,000	-	6.3	-	9.8	-	0.15	-	1.50
685	45,000	-	53,000	6.2	6.2	9.8	9.9	0.15	0.15	1.20	1.96
695	43,000	40,000	50,000	6.6	6.6	11.4	11.2	0.20	0.20	2.45	2.50
605	40,000	38,000	50,000	6.6	6.9	12.4	12.2	0.20	0.20	3.54	3.48
625	36,000	32,000	43,000	7.0	7.5	14.0	13.8	0.30	0.30	4.95	4.86
635	32,000	30,000	40,000	7.0	8.5	17.0	16.5	0.30	0.30	8.56	8.34
MR106	45000	-	53,000	7.2	7.0	8.8	9.3	0.15	0.10	0.56	0.68
MR126	43,000	40,000	50,000	7.6	7.2	10.4	10.9	0.20	0.15	1.27	1.74
686A	40,000	38,000	50,000	7.2	7.4	11.8	11.7	0.15	0.15	1.91	2.69
696	40,000	36,000	45,000	7.6	7.9	13.4	13.3	0.20	0.20	3.88	3.72
606	38,000	34,000	45,000	8.0	8.2	15.0	14.8	0.30	0.30	5.97	6.08
626	32,000	30,000	40,000	8.0	8.5	17.0	16.5	0.30	0.30	8.15	7.94
636	30000	28,000	36,000	8.0	10.5	20.0	19.0	0.30	0.30	14.00	14.00
MR117	43,000	-	50,000	8.2	8.0	9.8	10.5	0.15	0.10	0.62	0.72
MR137	40,000	-	48,000	8.6	9.0	11.4	11.6	0.20	0.15	1.58	2.02
687	40,000	34,000	45,000	8.2	8.5	12.8	12.7	0.15	0.15	2.13	2.97
697	36000	28,000	43,000	9.0	10.2	15.0	14.8	0.30	0.30	5.26	5.12
607	36,000	32,000	43,000	9.0	9.1	17.0	16.5	0.30	0.30	7.67	7.51
627	30000	28,000	36,000	9.0	10.5	20.0	19.0	0.30	0.30	12.7	12.9
637	28,000	22,000	34,000	9.0	12.8	24.0	22.8	0.30	0.30	24.00	25.00
MR128	40,000	-	48,000	9.2	9.0	10.8	11.3	0.15	0.10	0.71	0.97
MR148	38,000	32,000	45,000	9.6	9.2	12.4	12.8	0.20	0.15	1.86	2.16
688A	36000	28,000	43,000	9.6	10.2	14.4	14.2	0.20	0.20	3.12	4.02
698	36,000	28,000	43,000	10.0	10.0	17.0	16.5	0.30	0.30	7.23	7.18

F600形・MF形
内径 1～4mm

型番				主要寸法（mm）										基本定格荷重
開放形	シールド形	シール形		d	D	D₁	D₂	B	B₁	C₁	C₂	r^（*1）最小	r₁^（*1）最小	（N）		{kgf}
開放形	シールド形	シール形		d	D	D₁	D₂	B	B₁	C₁	C₂	r^（*1）最小	r₁^（*1）最小	C_r	C_or	C_r	C_or
F681	-	-	-	1	3	3.8	-	1.0	-	0.3	-	0.05	-	80	23	8	2.5
F691	-	-	-	1	4	5.0	-	1.6	-	0.5	-	0.10	-	138	35	14	3.5
MF41X	-	-	-	1.2	4	48.0	-	1.8	-	04	-	01	-	138	35	14	35
F681X	F681XZZ	-	-	1.5	4	5.0	5.0	1.2	2.0	0.4	0.6	0.05	0.05	112	33	11	3.5
F691X	F691XZZ	-	-	1.5	5	6.5	6.5	2.0	2.6	0.6	0.8	0.15	0.15	237	69	24	7
F601X	F601XZZ	-	-	1.5	6	7.5	7.5	2.5	3.0	0.6	0.8	0.15	0.15	330	98	34	10
F682	F682ZZ	-	-	2	5	6.1	6.1	1.5	2.3	0.5	0.6	0.08	0.08	169	50	17	5
MF52B	MF52BZZ	-	-	2	5	6.2	6.2	2.0	2.5	0.6	0.6	0.10	0.10	187	58	19	6
F692	F692ZZ	-	-	2	6	75.0	75.0	2.3	3.0	06	08	015	015	330	98	34	10
MF62	-	-	-	2	6	7.2	-	2.5	-	0.6	-	0.15	-	330	98	34	10
MF72	MF72ZZ	-	-	2	7	8.2	8.2	2.5	3.0	0.6	0.6	0.15	0.15	385	127	39	13
F602	F602ZZ	-	-	2	7	8.5	8.5	2.8	3.5	0.7	0.9	0.15	0.15	385	127	39	13
F682X	F682XZZ	-	-	2.5	6	7.1	7.1	1.8	2.6	0.5	0.8	0.08	0.08	208	74	21	7.5
F692X	F692XZZ	-	-	2.5	7	8.5	8.5	2.5	3.5	0.7	0.9	0.15	0.15	385	127	39	13
MF82X	-	-	-	2.5	8	92.0	-	2.5	-	06	-	02	-	560	179	57	18
F602X	F602XZZ	-	-	2.5	8	9.5	9.5	2.8	4.0	0.7	0.9	0.15	0.15	550	175	56	18
MF63	MF63ZZ	-	-	3	6	7.2	7.2	2.0	2.5	0.6	0.6	0.10	0.10	208	74	21	7.5
F683A	F683AZZ	-	-	3	7	8.1	8.1	2.0	3.0	0.5	0.8	0.10	0.10	390	130	40	13
MF83	-	-	-	3	8	9.2	-	2.5	-	0.6	-	0.15	-	560	179	57	18
F693	F693ZZ	-	-	3	8	9.5	9.5	3.0	4.0	0.7	0.9	0.15	0.15	560	179	57	18
MF93	MF93ZZ	-	-	3	,	10.2	10.6	2.5	4.0	0.6	0.8	0.20	0.15	570	187	58	19
F603	F603ZZ	-	-	3	,	10.5	10.5	3.0	5.0	0.7	1.0	0.15	0.15	570	187	58	19
F623	F623ZZ	-	-	3	10	11.5	11.5	4.0	4.0	1.0	1.0	0.15	0.15	630	218	64	22
MF74	-	-	-	4	7	8.2	-	2.0	-	0.6	-	0.10	-	310	115	32	12
-	MF74ZZ	-	-	4	7	-	8.2	-	2.5	-	0.6	-	0.10	255	107	26	11
MF84	MF84ZZ	-	-	4	8	9.2	9.2	2.0	3.0	0.6	0.6	0.15	0.10	395	139	40	14
F684	F684ZZ	-	-	4	,	10.3	10.3	2.5	4.0	0.6	1.0	（0.15^）（*1）	（0.15^）（*1）	640	225	65	23
MF104B	MF104BZZ	-	-	4	10	11.2	11.6	3.0	4.0	0.6	0.8	0.20	0.15	710	270	73	28
F694	F694ZZ	-	-	4	11	12.5	12.5	4.0	4.0	1.0	1.0	0.15	0.15	960	345	98	35
F604	F604ZZ	-	-	4	12	135.0	13.5	4.0	4.0	1.0	1.0	0.20	0.20	960	345	98	35
F624	F624ZZ1	-	-	4	13	15.0	15.0	5.0	5.0	1.0	1.0	0.20	0.20	1300	485	133	49
F634	F634ZZ1	-	-	4	16	18.0	18.0	5.0	5.0	1.0	1.0	0.30	0.30	1730	670	177	68

（*¹）（）内の値は、JIS B 1521に準じていません。
ステンレス品の基本動定格荷重は0.85掛けが目安となります。

型番開放形	許容回転数（min-¹）		取付関係寸法（mm）				質量（g）（参考）
	グリース潤滑開放形 Z・ZZ	油潤滑開放形 z	d_a 最小	d_b 最大	r_a 最大	r_b 最大	開放形	シールド形
	グリース潤滑開放形 Z・ZZ	油潤滑開放形 z	d_a 最小	d_b 最大	r_a 最大	r_b 最大	開放形	シールド形
F681	130,000	150,000	1.4	-	0.05	-	0.04	-
F691	100,000	120,000	1.8	-	0.10	-	0.14	-
MF41X	110,000	130,000	2.0	-	0.10	-	0.12	-
F681X	100,000	120000	1.9	2.1	0.05	0.05	0.09	0.14
F691X	85,000	100,000	2.7	2.5	0.15	0.15	0.21	0.28
F601X	75,000	90,000	2.7	3.0	0.15	0.15	0.42	0.52
F682	85,000	100,000	2.6	2.7	0.08	0.08	0.16	0.22
MF52B	85,000	100,000	2.8	2.7	0.10	0.10	0.21	0.27
F692	75,000	90,000	3.2	3.0	0.15	0.15	0.35	0.48
MF62	75,000	90,000	3.2	-	0.15	-	0.36	-
MF72	63000	75000	3.2	3.8	0.15	0.15	0.52	0.56
F602	63000	75000	3.2	3.8	0.15	0.15	0.60	0.71
F682X	71,000	80,000	3.1	3.7	0.08	0.08	0.25	0.36
F692X	63,000	67,000	3.7	3.8	0.15	0.15	0.51	0.68
MF82X	60,000	71,000	4.1	-	0.20	-	0.62	-
F602X	60,000	71,000	3.7	4.1	0.15	0.15	0.74	0.98
MF63	71000	80000	3.8	3.7	0.10	0.10	0.27	0.33
F683A	63000	75,000	3.8	4.0	0.10	0.10	0.37	0.53
MF83	60,000	67,000	4.2	-	0.15	-	0.56	-
F693	60,000	67,000	4.2	4.3	0.15	0.15	0.70	0.97
MF93	56000	67,000	4.6	4.3	0.20	0.15	0.81	1.34
F603	56,000	67,000	4.2	4.3	0.15	0.15	1.00	1.63
F623	50,000	60000	4.2	4.3	0.15	0.15	1.85	1.86
MF74	60,000	67,000	4.8	-	0.10	-	0.29	-
MF74	60,000	71,000	-	4.8	-	0.10	-	0.35
MF84	56,000	67,000	5.2	5.0	0.15	0.10	0.44	0.63
F684	53,000	63,000	4.8	5.2	0.10	0.10	0.70	1.14
MF104B	50,000	60,000	5.6	5.9	0.20	0.15	1.13	1.59
F694	48,000	56,000	5.2	5.6	0.15	0.15	1.91	1.96
F604	48,000	56,000	5.6	5.6	0.20	0.20	2.53	2.53
F624	40,000	48,000	5.6	6	0.20	0.20	3.38	3.53
F634	36,000	43,000	6	7.5	0.30	0.30	5.73	5.65

F600形・MF形
内径 5～9mm

型番				主要寸法（mm）										基本定格荷重
開放形	シールド形	シール形		d	D	D₁	D₂	B	B₁	C₁	C₂	r^（*1）最小	r₁^（*1 最小	（N）		{kgf}
開放形	シールド形	シール形		d	D	D₁	D₂	B	B₁	C₁	C₂	r^（*1）最小	r₁^（*1 最小	C_r	C_or	C_r	C_or
MF85	-	-	-	5	8	9.2	-	2.0	-	0.6	-	0.10	-	310	120	31	12
-	MF85ZZ	-	-	5	8	-	9.2	-	2.5	-	0.6	-	0.10	278	131	28	13
MF95	MF95ZZ	-	-	5	9	102.0	102.0	2.5	3.0	06	06	015	0.15	430	168	44	17
MF105	MF105ZZ	-	-	5	10	11.2	11.6	3.0	4.0	0.6	0.8	0.15	0.15	430	168	44	17
F685	F685ZZ	-	-	5	11	12.5	12.5	3.0	5.0	0.8	1.0	0.15	0.15	715	281	73	29
F695	F695ZZ1	VV	DD	5	13	15.0	15.0	4.0	4.0	1.0	1.0	0.20	0.20	1080	430	110	44
F605	F605ZZ	DD	DD	5	14	16.0	16.0	5.0	5.0	1.0	1.0	0.20	0.20	1330	505	135	52
F625	F625ZZ1	VV	DD	5	16	18.0	18.0	5.0	5.0	1.0	1.0	0.30	0.30	1730	670	177	68
F635	F635ZZ1	VV	DD	5	19	22.0	22.0	6.0	6.0	15.0	15.0	030	0.30	2340	885	238	90
MF106	MF106ZZ1	-	-	6	10	11.2	11.2	2.5	3.0	0.6	0.6	0.15	0.10	495	218	51	22
MF126	MF126ZZ	DD	DD	6	12	13.2	13.6	3.0	4.0	0.6	0.8	0.20	0.15	715	292	73	30
F686A	F686AZZ1	VV	DD	6	13	15.0	15.0	3.5	5.0	1.0	1.1	0.15	0.15	1080	440	110	45
F696	F696ZZ1	VV	DD	6	15	17.0	17.0	5.0	5.0	1.2	1.2	0.20	0.20	1730	670	177	68
F606	F606ZZ	VV	DD	6	17	19.0	19.0	6.0	6.0	1.2	1.2	0.30	0.30	2260	835	231	85
F626	F626ZZ1	VV	DD	6	19	22.0	22.0	6.0	6.0	15.0	15.0	030	0.30	2340	885	238	90
F636	F636ZZ	VV	DD	6	22	25.0	25.0	7.0	7.0	1.5	1.5	0.30	0.30	3300	1370	335	140
MF117	MF117ZZ	-	-	7	11	12.2	12.2	2.5	3.0	0.6	0.6	0.15	0.10	455	201	47	21
MF137	MF137ZZ	-	-	7	13	14.2	14.6	3.0	4.0	0.6	0.8	0.20	0.15	540	276	55	28
F687	F687ZZ1	VV	DD	7	14	16.0	16.0	3.5	5.0	1.0	1.1	0.15	0.15	1170	510	120	52
F697	F697ZZ1	VV	DD	7	17	19.0	19.0	5.0	5.0	1.2	1.2	0.30	0.30	1610	710	164	73
F607	F607ZZ1	VV	DD	7	19	22.0	22.0	6.0	6.0	1.5	1.5	0.30	0.30	2340	885	238	90
F627	F627ZZ	VV	DD	7	22	25.0	25.0	7.0	7.0	1.5	1.5	0.30	0.30	3300	1370	335	140
MF128	MF128ZZ1	-	-	8	12	13.2	13.6	2.5	3.5	0.6	0.8	0.15	0.10	545	274	56	28
MF148	MF148ZZ	VV	DD	8	14	15.6	15.6	3.5	4.0	0.8	0.8	0.20	0.15	820	385	83	39
F688A	F688AZZ1	VV	DD	8	16	18.0	18.0	4.0	5.0	1.0	1.1	0.20	0.20	1610	710	164	73
F698	F698ZZ1	VV	DD	8	19	22.0	22.0	6.0	6.0	1.5	1.5	0.30	0.30	2240	910	228	93

（*¹）（）内の値は、JIS B 1521に準じていません。
ステンレス品の基本動定格荷重は0.85掛けが目安となります。

型番開放形	許容回転数（min-¹）			取付関係寸法（mm）				質量（g）（参考）
	グリース潤滑開放形 Z・ZZ	D・DD	油潤滑開放形 z

				d_a 最小	d_b 最大	r_a 最大	r_b 最大	開放形	シールド形
				d_a 最小	d_b 最大	r_a 最大	r_b 最大	開放形	シールド形
MF85	53,000	-	63,000	5.8	-	0.10	-	0.33	-
MF85	53,000	-	63,000	-	5.8	-	0.10	0.41	0.41
MF95	50,000	-	60,000	6.2	6.0	0.15	0.15	0.59	0.66
MF105	50,000	-	60,000	6.2	6.0	0.15	0.15	1.05	1.46
F685	45,000	-	53,000	6.2	6.2	0.15	0.15	1.37	2.18
F695	43,000	40,000	50,000	6.6	6.6	0.20	0.20	2.79	2.84
F605	40,000	38,000	50,000	6.6	6.9	0.20	0.20	3.90	3.85
F625	36,000	32,000	43,000	7.0	7.5	0.30	0.30	5.37	5.30
F635	32,000	30,000	40,000	7.0	8.5	0.30	0.30	9.49	9.49
MF106	45,000	-	53,000	7.2	7.0	0.15	0.10	0.65	0.77
MF126	43,000	40,000	50,000	7.6	7.2	0.20	0.15	1.38	1.94
F686A	40,000	38,000	50,000	7.2	7.4	0.15	0.15	2.25	3.04
F696	40,000	36,000	45,000	7.6	7.9	0.20	0.20	4.34	4.26
F606	38,000	34,000	45,000	8.0	8.2	0.30	0.30	6.58	6.61
F626	32,000	30,000	40,000	8.0	8.5	0.30	0.30	9.09	9.09
F636	30,000	28,000	36,000	8.0	10.5	0.30	0.30	14.6	4.70
MF117	43,000	-	50,000	8.2	8.0	0.15	0.10	0.72	0.82
MF137	40000	-	48,000	8.6	9.0	0.20	0.15	1.70	2.23
F687	40,000	34,000	45,000	8.2	8.5	0.15	0.15	2.48	3.37
F697	36,000	28,000	43,000	9.0	10.2	0.30	0.30	5.65	5.65
F607	36,000	32,000	43,000	9.0	9.1	0.30	0.30	8.66	8.66
F627	30,000	28,000	36,000	9.0	10.5	0.30	0.30	14.2	4.20
MF128	40,000	-	48,000	9.2	9.0	0.15	0.10	0.82	1.15
MF148	38,000	32,000	45,000	9.6	9.2	0.20	0.15	2.09	2.39
F688A	36,000	30,000	43,000	9.6	10.2	0.20	0.20	3.54	4.47
F698	36,000	28,000	43,000	10.0	10.0	0.30	0.30	8.35	8.30

SMT形
内径 10～15mm

型番	主要寸法（mm）				基本定格荷重
	d	D	B	r^（*1）最小	（N）		{kgf}
	d	D	B	r^（*1）最小	C_r	C_or	C_r	C_or
SMT1510	10	15	3	0.15	815	410	83	42
SMT2015	15	20	3.5	0.15	800	470	82	48

型番	許容回転数（min-¹）		取付関係寸法（mm）			質量（g）（参考）
	グリース潤滑開放形 Z・ZZ	油潤滑開放形 z	取付関係寸法（mm）
			d_a 最小	d_b 最大	r_a 最大
			d_a 最小	d_b 最大	r_a 最大
SMT1510	36,000	43,000	11.2	13.8	0.15	1.40
SMT2015	30,000	36,000	16.2	18.8	0.15	2.20

薄肉形短列深溝玉軸受の材料はステンレス鋼を標準としている。
適用する精度等級はJIS 0級及び6級である。
ラジアルすきまはJISを適用している。

高品質な小径玉軸受

小径玉軸受の寸法範囲

区分 Design	小径玉軸受 Extra small ball bearings
メートル系 Metric	呼び軸受外径　D≧9 Outside diameter　D≧9 呼び軸受内径　d＜10 Bare diameter　d＜10
インチ系 Inch	呼び軸受外径　D≧9.525 Outside diameter　D≧9.525 呼び軸受内径　d＜10 Bare diameter　d＜10

使用例

予圧

アキシアル荷重を受けることができる2つの軸受を一対に設置して、あらかじめアキシアル方向の荷重F（予圧）が常に加わっている状態にすることを予圧を与えるという。軸受は内部すきまを有しているが、予圧を与えることでこのすきまがなくなり、玉と軌道輪が弾性接触する。その結果軸受にはすきまによるガタつきがなくなり、回転時の振動や異音を抑えられる。また軸受の剛性が高まる。
※予圧が大きすぎると摩擦モーメントの増大や発熱、焼付きなどの原因になるため、用途に合わせて与圧量や与圧方法を適切に選ぶ必要がある。

予圧の効果

予圧の効果例

1.軸のラジアル方向、アキシアル方向の位置決めを正確にするとともに、軸の振れを抑える。
2.軸受の剛性を高める。
3.アキシアル方向の振動および共振による異音を防止。
4.高速回転する場合玉の公転すべり、自転すべりを抑制。
5.スラスト軸受では軌道輪に対して転動体を正しい位置に保つ。

予圧方法

定圧予圧の例

コイルばね、皿ばねなどを利用して適正な予圧を軸受に与える方法。軸受の相対的な位置が使用中変化しても、予圧量をほぼ一定に保つことができる。例えば、温度に対する寸法変化などの影響を受けにくい。しかし、ばね要素を取り付けるスペースやそのための部品が必要。定位置予圧に比較して剛性は低い。

定位置予圧

定位置予圧の例

対向した軸受間の位置を決めて、予圧量を設定する方法。例えばアキシアル荷重とアキシアル変位の関係から、アキシアル荷重に相当する変位を間座寸法や軸受の幅寸法により設定し、軸受を固定する。剛性は高い。ただし温度に対しての寸法変化で予圧量が変化する。

予圧の大きさと方向

背面組み合わせ（DB）の例

正面組み合わせ（DF）の例

予圧量は玉と軌道輪の弾性接触状態を決めるので、予圧量を必要以上に大きくすると、異常発熱、摩擦モーメントの増大、疲れ寿命の低下を招く。一方小さいと剛性不足や外部負荷による予圧抜けを発生するなど、振動発生の原因になる。実績から小型モータ用など長時間の耐久性を求められる場合にはCrの0.5%程度、機械部品など剛性を求められる一般用途には Crの1%程度を目安にする。予圧以外に外部荷重、自重などの影響を考慮して決める。
予圧方向には背面組み合わせ（DB）と正面組み合わせ（DF）がある。背面組み合わせはモーメント負荷が作用する場合剛性が高い。しかしハウジングの精度が悪くて取り付け誤差（ミスアライメント）がある場合は、内部荷重が増大しやすい。正面組み合わせはモーメント負荷に対しての剛性は比較して低いが、ハウジングの精度や軸のたわみなどミスアライメントの影響を受けにくい。

■寸法公差（等級０級）

d 内径公差

d （mm）		内径公差（mm）
を超え	以下	内径公差（mm）
0.6	2.5	0 -0.008
2.5	10	0 -0.008
10	18	0 -0.008
18	30	0 -0.010

D 外径公差

D （mm）		外径公差（mm）
を超え	以下	外径公差（mm）
2.5	6	0 -0.008
6	18	0 -0.008
18	30	0 -0.009
30	50	0 -0.011

B 幅公差、Cフランジ幅公差

d （mm）		B 幅公差 Cフランジ幅公差（mm）
を超え	以下	B 幅公差 Cフランジ幅公差（mm）
0.6	2.5	0 　 -0.040
2.5	10	0 　 -0.120
10	18	0 　 -0.120
18	30	0 　 -0.120

D1 フランジ外径公差

D1 （mm）		フランジ外径公差（mm）
を超え	以下	フランジ外径公差（mm）
6	10	0.220 -0.036
6	10	0.220 -0.036
10	18	0.270 -0.043
10	18	0.270 -0.043
18	30	0.330 -0.052
18	30	0.330 -0.052
30	50	0.390 -0.062
30	50	0.390 -0.062

[！] 公差寸法はJISに準拠（JIS B 1514-1　2017）

■はめあい一般基準（概略）

・軸

ラジアル軸受（0級、6X級、6級）					ミスミ商品
条件		玉軸受		軸の公差域クラス
条件		軸径（mm）
荷重の性質	荷重の大きさ等	を超え	以下
内輪回転荷重方向不定荷重	軽荷重変動荷重	－	18	h5	シャフト
		18	100	js6	－
		100	200	k6	－
	普通荷重	－	18	js5	－
		18	100	k5	－
		100	140	m5	－
内輪静止荷重	内輪が軸上を容易に動く必要がある	全軸径		g6	シャフト回転軸
内輪静止荷重	内輪が軸上を容易に動く必要がない	全軸径		h6	－

・ハウジング

ラジアル軸受（0級、6X級、6級）
条件			ハウジングの公差域クラス	ハウジング
荷重の性質	荷重の大きさ等	外輪アキシアル方向移動	ハウジングの公差域クラス	ハウジング
外輪静止荷重	各荷重（軽、普、重）	容易に移動できる	H7	一体型二つ割
	軸と内輪が高温になる	容易に移動できる	G7	一体型二つ割
	軽荷重、普通荷重で精密回転を要する	通常、移動できない	K6	一体型
	軽荷重、普通荷重で精密回転を要する	移動できる	JS6
	静粛な運転を要する	容易に移動できる	H6
方向不定荷重	軽荷重、普通荷重	通常、移動できる	JS7
	普通荷重、重荷重	通常、移動できない	K7
	大きな衝撃荷重	移動できない	M7
外輪回転荷重	軽荷重、変動荷重	移動できない	M7
	普通荷重、重荷重	移動できない	N7
	薄肉ハウジングで重荷重	移動できない	P7

[！] JIS B 1566（2015）付属書B（参考）に拠る。

[！]荷重位置
・内輪回転荷重：内輪の荷重位置が変化する。
・内輪静止荷重：内輪の荷重位置が変化しない。
・外輪回転荷重：外輪の荷重位置が変化する。
・外輪静止荷重：外輪の荷重位置が変化しない。
・方向不定荷重：荷重位置が不確定。
（参考：はめあいの組合せの検討を参照）

[！]荷重種類
・軽荷重：基本動定格荷重の６％以下。
・普通荷重：基本動定格荷重の６％を超え１２％以下。
・重荷重：基本動定格荷重の12％を超える。

型番リスト

表示件数

型番

シールド素材・形状

内径 d

(φ)

外径 D

(φ)

幅 B

(mm)

内外輪材質

外輪タイプ

基本定格荷重動定格

(N)

回転数

(rpm)

転動体材質

基本定格荷重静定格

(N)

シール部構造

潤滑剤

最小発注数量

両シールド形	2	7	3.5	ステンレス	フラット	327	63000	ステンレス	102	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	2	7	3.5	スチール	フラット	385	63000	スチール	127	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	3	9	5	ステンレス	フラット	485	56000	ステンレス	150	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	3	9	5	スチール	フラット	570	56000	スチール	187	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	4	12	4	ステンレス	フラット	816	48000	ステンレス	276	両側鋼板シールド	NSハイリューブグリース	1個
開放型	4	12	4	スチール	フラット	960	56000	スチール	345	開放形	エアロ、シェルフルイド12（油）	1個
開放型	4	12	4	ステンレス	フラット	816	56000	ステンレス	276	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	4	12	4	スチール	フラット	960	48000	スチール	345	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	5	14	5	ステンレス	フラット	1131	40000	ステンレス	404	両側鋼板シールド	NSハイリューブグリース	1個
ゴムシール形	5	14	5	スチール	フラット	1330	38000	スチール	505	両側接触ゴムシール	NSハイリューブグリース	1個
開放型	5	14	5	スチール	フラット	1330	50000	スチール	505	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	5	14	5	スチール	フラット	1330	40000	スチール	505	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	6	17	6	ステンレス	フラット	1921	38000	ステンレス	668	両側鋼板シールド	NSハイリューブグリース	1個
開放型	6	17	6	スチール	フラット	2260	45000	スチール	835	開放形	エアロ、シェルフルイド12（油）	1個
開放型	6	17	6	ステンレス	フラット	1921	45000	ステンレス	668	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	6	17	6	スチール	フラット	2260	38000	スチール	835	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	3	10	4	ステンレス	フラット	536	50000	ステンレス	174	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	3	10	4	スチール	フラット	630	50000	スチール	218	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	4	13	5	ステンレス	フラット	1105	40000	ステンレス	388	両側鋼板シールド	NSハイリューブグリース	1個
開放型	4	13	5	スチール	フラット	1300	48000	スチール	485	開放形	エアロ、シェルフルイド12（油）	1個
開放型	4	13	5	ステンレス	フラット	1105	48000	ステンレス	388	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	4	13	5	スチール	フラット	1300	40000	スチール	485	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	5	16	5	ステンレス	フラット	1471	36000	ステンレス	536	両側鋼板シールド	NSハイリューブグリース	1個
開放型	5	16	5	ステンレス	フラット	1471	43000	ステンレス	536	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	5	16	5	スチール	フラット	1730	36000	スチール	670	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	6	19	6	ステンレス	フラット	1989	32000	ステンレス	708	両側鋼板シールド	NSハイリューブグリース	1個
開放型	6	19	6	スチール	フラット	2340	40000	スチール	885	開放形	エアロ、シェルフルイド12（油）	1個
開放型	6	19	6	ステンレス	フラット	1989	40000	ステンレス	708	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	6	19	6	スチール	フラット	2340	32000	スチール	885	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	4	16	5	ステンレス	フラット	1471	36000	ステンレス	536	両側鋼板シールド	NSハイリューブグリース	1個
開放型	4	16	5	スチール	フラット	1730	43000	スチール	670	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	4	16	5	スチール	フラット	1730	36000	スチール	670	両側鋼板シールド	NSハイリューブグリース	1個
開放型	1	3	1	ステンレス	フラット	68	130000	ステンレス	18	開放形	エアロ、シェルフルイド12（油）	1個
開放型	1.5	4	1.2	スチール	フラット	112	100000	スチール	33	開放形	エアロ、シェルフルイド12（油）	1個
開放型	1.5	4	1.2	ステンレス	フラット	95	100000	ステンレス	26	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	1.5	4	2	ステンレス	フラット	95	100000	ステンレス	26	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	1.5	4	2	スチール	フラット	112	100000	スチール	33	両側鋼板シールド	NSハイリューブグリース	1個
開放型	2	5	1.5	スチール	フラット	169	85000	スチール	50	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	2	5	2.3	ステンレス	フラット	144	85000	ステンレス	40	両側鋼板シールド	NSハイリューブグリース	1個
開放型	2.5	6	1.8	スチール	フラット	208	71000	スチール	74	開放形	エアロ、シェルフルイド12（油）	1個
開放型	2.5	6	1.8	ステンレス	フラット	177	71000	ステンレス	59	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	2.5	6	2.6	ステンレス	フラット	177	71000	ステンレス	59	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	2.5	6	2.6	スチール	フラット	208	71000	スチール	74	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	2	5	2.3	スチール	フラット	169	85000	スチール	50	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	3	7	3	ステンレス	フラット	332	63000	ステンレス	104	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	3	7	3	スチール	フラット	390	63000	スチール	130	両側鋼板シールド	NSハイリューブグリース	1個
開放型	4	9	2.5	スチール	フラット	640	53000	スチール	225	開放形	エアロ、シェルフルイド12（油）	1個
開放型	4	9	2.5	ステンレス	フラット	544	63000	ステンレス	180	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	4	9	4	ステンレス	フラット	544	53000	ステンレス	180	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	4	9	4	スチール	フラット	640	53000	スチール	225	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	5	11	5	ステンレス	フラット	608	45000	ステンレス	225	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	5	11	5	スチール	フラット	715	45000	スチール	281	両側鋼板シールド	NSハイリューブグリース	1個
開放型	6	13	3.5	スチール	フラット	1080	50000	スチール	440	開放形	エアロ、シェルフルイド12（油）	1個
両シールド形	6	13	5	ステンレス	フラット	918	40000	ステンレス	352	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	6	13	5	スチール	フラット	1080	40000	スチール	440	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	7	14	5	ステンレス	フラット	995	40000	ステンレス	408	両側鋼板シールド	NSハイリューブグリース	1個
両シールド形	7	14	5	スチール	フラット	1170	40000	スチール	510	両側鋼板シールド	NSハイリューブグリース	1個
開放型	8	16	4	スチール	フラット	1610	36000	スチール	710	開放形	エアロ、シェルフルイド12（油）	1個
ゴムシール形	8	16	5	ステンレス	フラット	1369	28000	ステンレス	568	両側接触ゴムシール	NSハイリューブグリース	1個
両シールド形	8	16	5	ステンレス	フラット	1369	36000	ステンレス	568	両側鋼板シールド	NSハイリューブグリース	1個

通常単価(税別) (税込単価)	通常出荷日

451円 ( 496円 )	43日目
611円 ( 672円 )	在庫品1日目当日出荷可能
356円 ( 392円 )	在庫品1日目当日出荷可能
327円 ( 360円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	7日目
319円 ( 351円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能
374円 ( 411円 )	在庫品1日目当日出荷可能
283円 ( 311円 )	7日目
325円 ( 358円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
277円 ( 305円 )	7日目
194円 ( 213円 )	在庫品1日目当日出荷可能
136円 ( 150円 )	在庫品1日目当日出荷可能
409円 ( 450円 )	在庫品1日目当日出荷可能
82円 ( 90円 )	在庫品1日目当日出荷可能
301円 ( 331円 )	在庫品1日目当日出荷可能
176円 ( 194円 )	7日目
310円 ( 341円 )	7日目
198円 ( 218円 )	在庫品1日目当日出荷可能
502円 ( 552円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
314円 ( 345円 )	在庫品1日目当日出荷可能
495円 ( 545円 )	在庫品1日目当日出荷可能
258円 ( 284円 )	7日目
332円 ( 365円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	9日目
286円 ( 315円 )	7日目
370円 ( 407円 )	在庫品1日目当日出荷可能
565円 ( 622円 )	在庫品1日目当日出荷可能
371円 ( 408円 )	在庫品1日目当日出荷可能
472円 ( 519円 )	在庫品1日目当日出荷可能
139円 ( 153円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
278円 ( 306円 )	在庫品1日目当日出荷可能
391円 ( 430円 )	9日目
352円 ( 387円 )	7日目
464円 ( 510円 )	9日目
590円 ( 649円 )	在庫品1日目当日出荷可能
534円 ( 587円 )	7日目
327円 ( 360円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能
188円 ( 207円 )	在庫品1日目当日出荷可能
336円 ( 370円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
105円 ( 116円 )	在庫品1日目当日出荷可能
163円 ( 179円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
352円 ( 387円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	在庫品1日目当日出荷可能
313円 ( 344円 )	在庫品1日目当日出荷可能
551円 ( 606円 )	在庫品1日目当日出荷可能
272円 ( 299円 )	在庫品1日目当日出荷可能
309円 ( 340円 )	在庫品1日目当日出荷可能
396円 ( 436円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能

基本情報

基本情報

高品質で内輪・外輪・玉・保持器・シールで構成のラジアル玉軸受。
【特長】
・小径専門メーカーによる、高品質な小径玉軸受。Φ2（内径2mm）から用意。
・内輪・外輪・玉・保持器・シールで構成される一般的に最も使用されているラジアル玉軸受。
・ラジアル荷重のほかに、両方向のアキシアル荷重を負荷することができる。
・フランジ付きは外輪の片側につばをもった深溝玉軸受で、ハウジング内径に肩を設ける必要がないので、精度の高い通し穴加工が可能。
・フランジ付きはハウジングの側面が基準で取り付け可能、側面の直角度を精度よく加工する必要がある。
【用途】
・摩擦トルクが小さく、高速回転をする箇所や低騒音・低振動が要求される用途に最も適している。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
低発塵グリース封入フランジ付玉軸受
低発塵グリースを封入したタイプです。クリーンルームでもご使用できます。
ミスミ
小径玉軸受　両シールド形
小径玉軸受　両シールド形です。ミスミでも相当品をご用意しております。
ミスミ
小径玉軸受　フランジ付両シールド形　ステンレス
ミスミブランドのステンレス製フランジ付小径玉軸受です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

小径玉軸受（開放型・両シールド形・ゴムシール形）のレビュー

4.7平均満足度：4.752件のレビュー

星5
77%
星4
17%
星3
6%
星2
0%
星1
0%

ベルトサンダー

満足度：5.02016/04/25

ベアリングがロックしたので、早急に必要で助かりました。使用には、今のところ問題ない様です。

7人が参考にしています。

リールハンドル用

満足度：5.02016/03/07

MNBの品と遜色なし、但し自力でオープン化は出来ないのでグリスレスにするなら溶剤等に漬け込む必要あり。値段を考えると十二...もっと読む

5人が参考にしています。

半導体装置の組付け

満足度：5.02019/01/17

納期も金額もわかりとてもよいです。品質的にも問題なく、使えます。圧入で、小さいベアリングの場合は、慎重に作業しないと、...もっと読む

3人が参考にしています。

ドリル保持

満足度：5.02017/04/25

パイス用アルミ製口金TVPK-125でベアリングと同外径の長い金属丸棒を挟み側面から軸方向に穴を掘りました結果ブレ無く...もっと読む

2人が参考にしています。

グラインダー

満足度：4.02016/08/04

必用な個数を入手出来るので助かります。納期がもう少し短縮出来れば良いです。

2人が参考にしています。

52件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品小径玉軸受（開放型・両シールド形・ゴムシール形）	小径玉軸受－両シールド形－	小径玉軸受　両シールド形	小径玉軸受　接触ゴムシール形	小径玉軸受　開放形	ステンレス小径玉軸受　両シールド形
メーカー	ＮＳＫマイクロプレシジョン（ＩＳＣ）	C&U（シー・アンド・ユー）	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	82円-	86円 -	130円 -	160円 -	110円 -	220円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
軌道輪形状	玉	玉	玉	玉	玉	玉
精度(JIS)	等級0	等級0	等級0	等級0	等級0	等級0
荷重方向	ラジアル	ラジアル	ラジアル	ラジアル	ラジアル	ラジアル
軌道輪列数	単列	単列	単列	単列	単列	単列
サイズ規格	メートル系	メートル系	メートル系	メートル系	メートル系	メートル系
