4	タッピンねじ	なし	箱・パック	りん酸塩皮膜	18山	20	0.8	1.2	10	1パック 1000個入り
5	タッピンねじ	なし	バラ(1個から購入可能)	なし	12山	22	2.5	3	10	1個
6	メートル並目	三価クロメート	バラ(1個から購入可能)	亜鉛メッキ3価クロメート	1	20	0.7	1.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,468円 ( 10,415円 )	1日目
216円 ( 238円 )	1日目
210円 ( 231円 )	在庫品1日目当日出荷可能

詳細情報

基本情報
商品情報

基本情報

【特長】
・下側の挟み込む部材が短くなっています
・ねじ式スピードナットは、取付部とねじ部を持つ薄板ばねナットです
・取付部のばね作用で相手物から脱落を防止します
・ウエルドナットや、カシメナットに比べ軽量で、比較的軽度の締付け要求に対して簡素化が図れます
・取付スペースの関係で手または工具でナットを保持できないところに使用することが出来ます
・パネルを支える側にフロートが設けてあるものがあり、このフロートはスピードナットの脱落防止や位置決めとしての機能をはたしています

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品情報

商品概要

外形図

サイズNo.	適用するねじ (注1)	ナット				適用するパネル
		A	B	D₁	t	P		D	H	HF
		A	B	D₁	t	最小	最大	最大	H	HF
JSN-3001	M3×0.5	18	11.2	9	0.3	0.6	1	7.5	4	5.5
JSN-4001	M4×0.7	20	12.7	10	0.4	0.7	1.2	8	5	7
JSN-4003	M4-18山	20	12.7	10	0.6	0.8	1.2	8	5	7
JSN-5001	M5×0.8	20	12.7	10	0.45	0.7	1.2	8	6	8
JSN-5004	M5-16山	21.2	12.7	11.2	0.7	0.7	1.2	8	6	8
JSN-5003	M5-12山	22	12.7	12	0.7	2.5	3	9	6	8
JSN-6001	M6×1	20	12.7	10	0.5	0.7	1.2	8	7.5	9.5

単位:mm

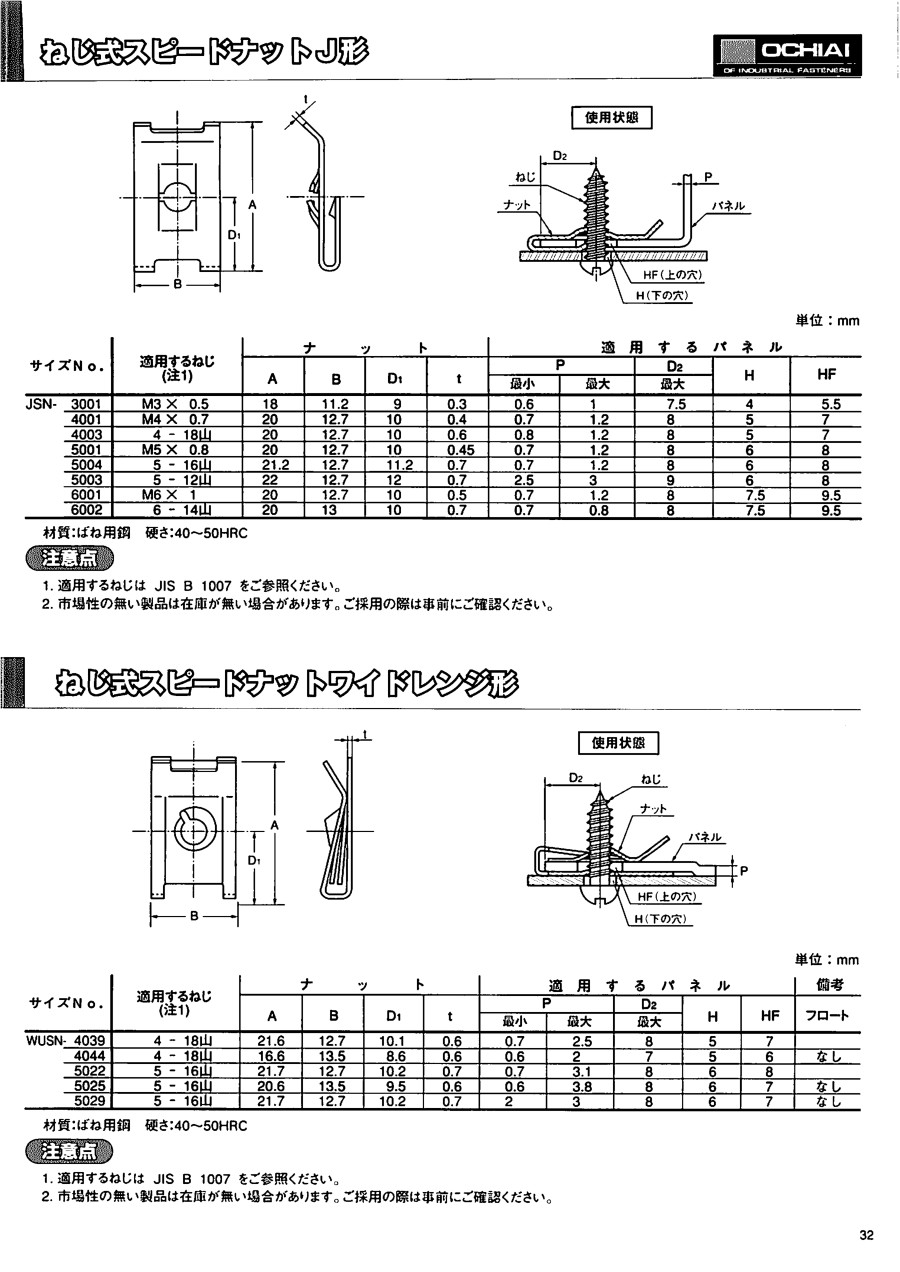

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ねじ式スピードナット J形のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

浴室ドアノブ金具の固定

満足度：4.02021/02/13

色々さがしたもののサイズが合わずに諦めていた。ミスミさんで見つけて、５個と少なく数量でも購入できたので満足してます。

0人が参考にしています。

機械補修

満足度：5.02020/06/10

紛失したので購入。品の品質は問題無し。欲しい部品をデスクで探しながら発注できるのは手間もかからず助かる。

0人が参考にしています。

2件全て見る
