桑名金属工業（旧:日立金属）

ハイパワーロックねじソケット

カタログ |

通常単価(税別): 1,211円～10,809円

税込単価: 1,332円～11,890円

【特長】・メカニカル継手ですので、管を切断し、ナットを締めることで容易に接続が...

種類
ストレート
接続種類
管⇔ねじ
適用管サイズ　規格
鋼管JISサイズ
材質
可鍛鋳鉄
最高使用圧力区分 (MPa)
2.0MPa以下
使用流体
水 / 空気 / ガス / 油
最高使用圧力 (MPa)
1.0
継手種類
メカニカル継手
適用管種類
鋼管（一般）
適用管材質
スチール / 塩ビ / ポリエチレン

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SLHPMS（おねじソケット）

SLHPFS（めねじソケット）

製品仕様

＜本体・ナットの表面処理＞

水道用：エポキシ樹脂
一般用：溶融亜鉛めっき

適用管種

鋼管	JIS G 3452	配管用炭素鋼鋼管
	JIS G 3442	水配管用亜鉛めっき鋼管
	JWWA K 116	水道用硬質塩化ビニルライニング鋼管（VA、VB）
	JWWA K 132	水道用ポリエチレン粉体ライニング鋼管（PA、PB）
塩ビ管	JIS K 6741	硬質ポリ塩化ビニル管（VP） ※1 呼び25はパッキンセットの交換が必要です。 ※2 呼び65、80には使用できません。
塩ビ管	JIS K 6742	水道用硬質ポリ塩化ビニル管（水道用VP、HIVP） ※1 呼び25はパッキンセットの交換が必要です。 ※2 呼び65、80には使用できません。
ポリ管	JIS K 6762	水道用ポリエチレン二層管（1種） ※1 呼び40、50はインコアが必要です。 ※2 呼び65、80には使用できません。

最高使用圧力

流体	最高使用圧力（MPa）
水、空気、油^注1	1.0^注3
都市ガス、LPG^注2	0.3

注1：油とは灯油、重油、潤滑油、作動油等で、添加剤入り作動油には使用できません。
法令（危険物等）が適用される配管の場合は、事前に関係所轄に使用の可否を確認してください。
注2：都市ガス、LPGに使用できるのは、鋼管との接続
注3：水道用ポリエチレン二層管（1種）の最高使用圧力は0.75MPa

流体温度

使用温度は、-10～+60℃（水の場合0～+40℃）です。60℃を超えてのご使用は、パッキンを耐熱用に交換してご使用ください。
凍結させますと本体破壊および管の抜けにつながります。

■水道用ポリエチレン二層管（1種）は埋設配管にご使用ください。
露出配管では温度変化などで管径が縮径し、漏れの原因となりますのでご注意ください。継手は配管に応じた防食処理を施してください。

規格表

単位：mm

SLHPMS（おねじソケット）

呼び（A）	管用ねじ D	端面～端面間寸法
呼び（A）	管用ねじ D	X	（約）A
15	R1/2	60	68.5
20	R3/4	60	68.5
25	R1	70	80.5
32	R1 1/4	80	90.5
40	R1 1/2	80	90.5
50	R2	85	95.5
65	R2 1/2	95	107.5
80	R3	105	117.5

※呼び（A）65と80は、鋼管用のみです。ナット寸法はソケットと共通です。

SLHPFS（めねじソケット）

呼び（A）	管用ねじ D	端面～端面間寸法
呼び（A）	管用ねじ D	X	（約）A
15	Rc1/2	58	66.5
20	Rc3/4	60	68.5
25	Rc1	65	75.5
32	Rc1 1/4	65	75.5
40	Rc1 1/2	70	80.5
50	Rc2	70	80.5

※ナット寸法はソケットと共通です。

型番リスト

表示件数

型番

適用管外径1

(mm)

接続ねじの種類

ねじの呼び

表面処理

最小発注数量

21.70	Rc（管用テーパめねじ）	1/2B(15A)	エポキシ樹脂（型番記号/-EF）	1個
21.70	Rc（管用テーパめねじ）	1/2B(15A)	溶融亜鉛めっき（型番記号/-W）	1個
27.2	Rc（管用テーパめねじ）	3/4B(20A)	エポキシ樹脂（型番記号/-EF）	1個
27.2	Rc（管用テーパめねじ）	3/4B(20A)	溶融亜鉛めっき（型番記号/-W）	1個
34	Rc（管用テーパめねじ）	1B(25A)	エポキシ樹脂（型番記号/-EF）	1個
34	Rc（管用テーパめねじ）	1B(25A)	溶融亜鉛めっき（型番記号/-W）	1個
42.7	Rc（管用テーパめねじ）	1 1/4B(32A)	エポキシ樹脂（型番記号/-EF）	1個
42.7	Rc（管用テーパめねじ）	1 1/4B(32A)	溶融亜鉛めっき（型番記号/-W）	1個
48.6	Rc（管用テーパめねじ）	1 1/2B(40A)	エポキシ樹脂（型番記号/-EF）	1個
48.6	Rc（管用テーパめねじ）	1 1/2B(40A)	溶融亜鉛めっき（型番記号/-W）	1個
60.50	Rc（管用テーパめねじ）	2B(50A)	エポキシ樹脂（型番記号/-EF）	1個
60.50	Rc（管用テーパめねじ）	2B(50A)	溶融亜鉛めっき（型番記号/-W）	1個
21.70	R（管用テーパおねじ）	1/2B(15A)	溶融亜鉛めっき（型番記号/-W）	1個
27.2	R（管用テーパおねじ）	3/4B(20A)	エポキシ樹脂（型番記号/-EF）	1個
27.2	R（管用テーパおねじ）	3/4B(20A)	溶融亜鉛めっき（型番記号/-W）	1個
34	R（管用テーパおねじ）	1B(25A)	エポキシ樹脂（型番記号/-EF）	1個
34	R（管用テーパおねじ）	1B(25A)	溶融亜鉛めっき（型番記号/-W）	1個
42.7	R（管用テーパおねじ）	1 1/4B(32A)	エポキシ樹脂（型番記号/-EF）	1個
42.7	R（管用テーパおねじ）	1 1/4B(32A)	溶融亜鉛めっき（型番記号/-W）	1個
48.6	R（管用テーパおねじ）	1 1/2B(40A)	エポキシ樹脂（型番記号/-EF）	1個
48.6	R（管用テーパおねじ）	1 1/2B(40A)	溶融亜鉛めっき（型番記号/-W）	1個
60.50	R（管用テーパおねじ）	2B(50A)	エポキシ樹脂（型番記号/-EF）	1個
60.50	R（管用テーパおねじ）	2B(50A)	溶融亜鉛めっき（型番記号/-W）	1個
76.30	R（管用テーパおねじ）	2 1/2B(65A)	エポキシ樹脂（型番記号/-EF）	1個
76.30	R（管用テーパおねじ）	2 1/2B(65A)	溶融亜鉛めっき（型番記号/-W）	1個
89.10	R（管用テーパおねじ）	3B(80A)	エポキシ樹脂（型番記号/-EF）	1個
89.10	R（管用テーパおねじ）	3B(80A)	溶融亜鉛めっき（型番記号/-W）	1個

通常単価(税別) (税込単価)	通常出荷日

1,211円 ( 1,332円 )	5日目
1,586円 ( 1,745円 )	3日目
1,552円 ( 1,707円 )	5日目
2,194円 ( 2,413円 )	3日目
2,344円 ( 2,578円 )	3日目
2,439円 ( 2,683円 )	3日目
2,599円 ( 2,859円 )	3日目
2,684円 ( 2,952円 )	3日目
3,053円 ( 3,358円 )	3日目
3,216円 ( 3,538円 )	3日目
4,291円 ( 4,720円 )	5日目
4,442円 ( 4,886円 )	3日目
1,675円 ( 1,843円 )	3日目
1,890円 ( 2,079円 )	3日目
1,960円 ( 2,156円 )	3日目
2,286円 ( 2,515円 )	3日目
2,374円 ( 2,611円 )	3日目
2,584円 ( 2,842円 )	3日目
2,594円 ( 2,853円 )	3日目
2,969円 ( 3,266円 )	3日目
3,096円 ( 3,406円 )	3日目
4,054円 ( 4,459円 )	3日目
4,213円 ( 4,634円 )	3日目
8,203円 ( 9,023円 )	3日目
8,351円 ( 9,186円 )	3日目
10,764円 ( 11,840円 )	3日目
10,809円 ( 11,890円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・メカニカル継手ですので、管を切断し、ナットを締めることで容易に接続が可能です。
・ハイパワーロックは、ロックリングの刃が管に食い込んで、強固な接続を行います。
・ハイパワーロックは、鋼管・塩ビ管・ポリ管の3管種に対応でき、異種管接続も可能です。
・但し、塩ビ管の呼び（A）25、30は、塩ビ管用パッキンセットに交換が必要です。

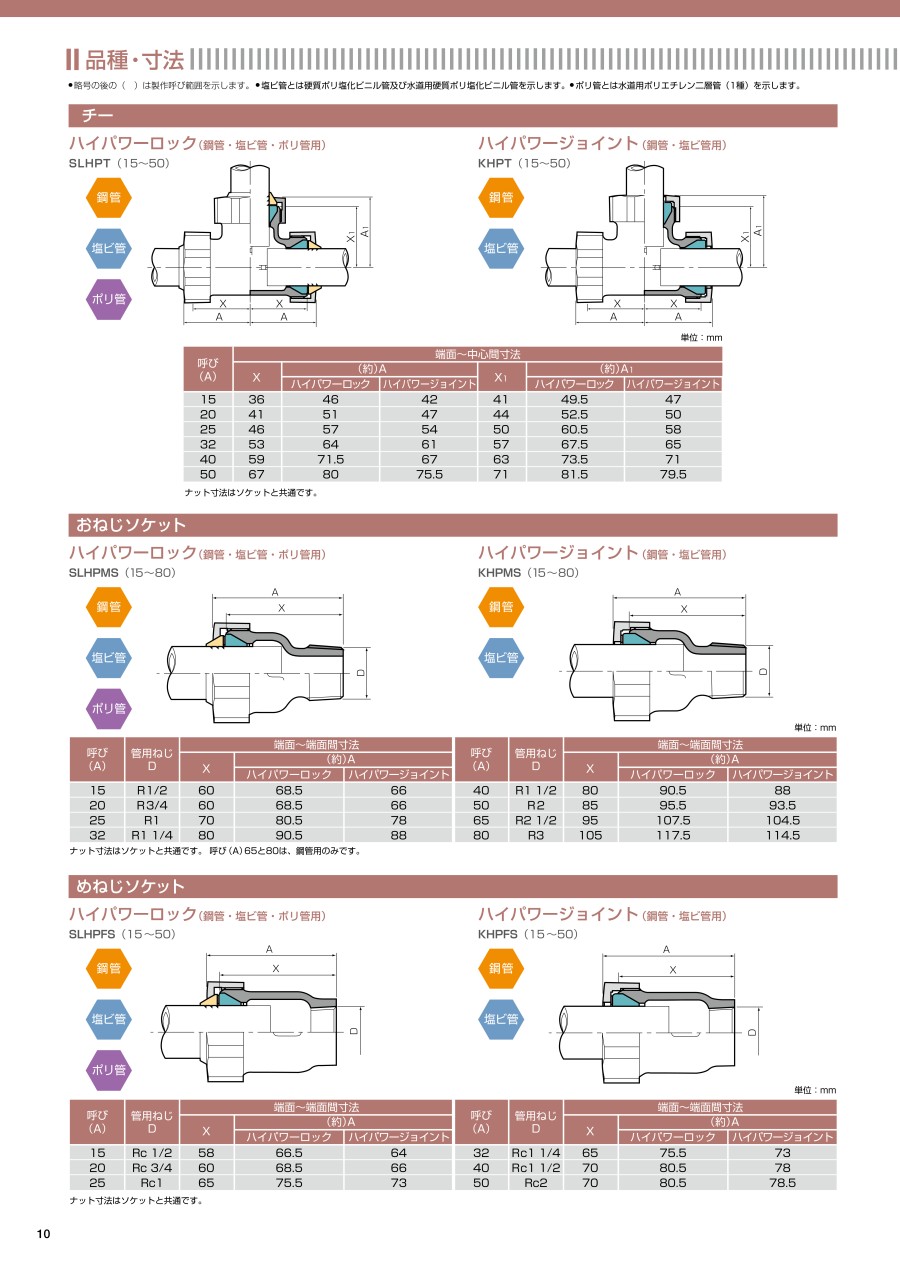

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
