ハイパワーロックエルボ

通常単価(税別)
2,45919,842
税込単価
2,70521,826

メカニカル継手ですので、管を切断し、ナットを締めることで容易に接続が可能です。...

詳細情報を確認する
未確定:候補が16型番あります。
数量:

商品情報

外形図

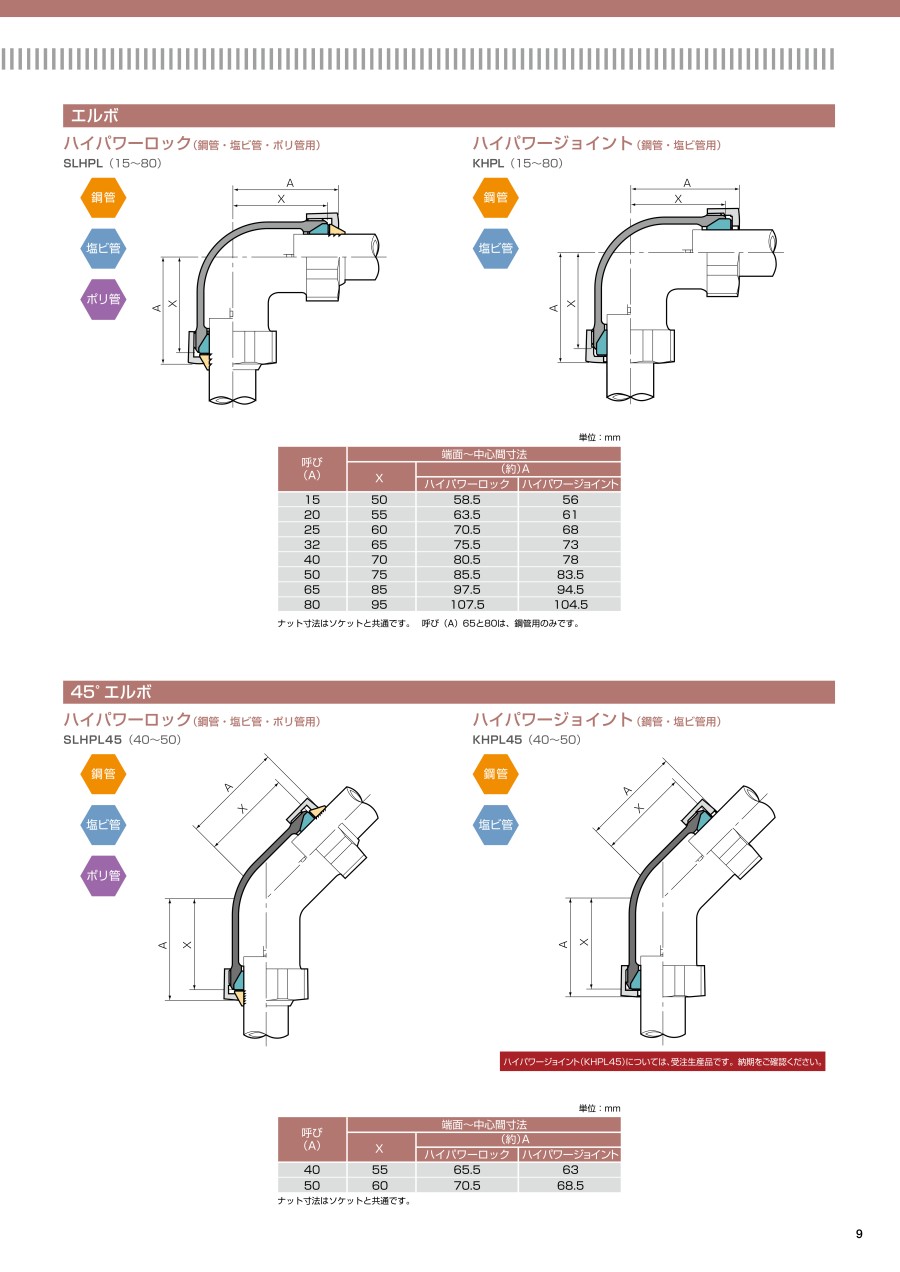

ハイパワーロックエルボ 外形図

製品仕様

鋼管・塩ビ管・ポリ管用
【塩ビ管とは硬質ポリ塩化ビニル管及び水道用硬質ポリ塩化ビニル管を示します。ポリ管とは水道用ポリエチレン二層管(1種)を示します。】

3管種に対応

ハイパワーロックは、鋼管・硬質ポリ塩化ビニル管及び水道用硬質ポリ塩化ビニル管・水道用ポリエチレン二層管(1種)の3管種に対応でき、異種管接続も可能です。但し、塩ビ管の呼び(A)25、30は、塩ビ管用パッキンセットに交換が必要です。

流体温度

使用温度は、-10℃~+60℃(エポキシ樹脂コーティング継手の場合0℃~+40℃)です。硬質ポリ塩化ビニル管及び水道用硬質ポリ塩化ビニル管・水道用ポリエチレン二層管(1種)は、40℃以下でご使用ください。40℃を超えてのご使用は、硬質ポリ塩化ビニル管及び水道用硬質ポリ塩化ビニル管・水道用ポリエチレンニ層管(1種)の高温での強度低下により、管の抜け出しや漏れの原因となりますので避けてください。60℃を超えてのご使用には、パッキンを別売の耐熱用に交換してご使用ください。

流体と最高使用圧力

流体最高使用圧力MPa
水、空気、油(注1)1.0(注3)
都市ガス、LPG(注2)0.3

(注1)油とは灯油、重油、潤滑油、作動油等で、添加剤入り作動油には使用できません。法令(危険物等)が適用される配管の場合は、事前に関係所轄に使用の可否を確認してください。
(注2)都市ガス、LPGに使用できるのは、ハイパワーロックで、鋼管との接続となります。
(注3)水道用ポリエチレン二層管(1種)の最高使用圧力は0.75MPa

耐熱パッキン("タイネツ"の黄色文字の印字あり)

一般用の溶融亜鉛めっき継手と鋼管接続の場合に限り、パッキンを耐熱用パッキンに交換することにより使用温度を80℃にすることができます。80℃を超えてのご使用は、パッキンが劣化し、漏れの原因となることがありますので避けてください。

規格表

呼び
(A)
端面~中心間寸法
X(約)A
ハイパワーロック
155058.5
205563.5
256070.5
326575.5
407080.5
507585.5
658597.5
8095107.5

ナット寸法はソケットと共通です。呼び(A)65と80は、鋼管用のみです。

型番リスト

表示件数

適用管外径1

(mm)

表面処理

最小発注数量
21.70
エポキシ樹脂(型番記号/-EF)
1個
21.70
溶融亜鉛めっき(型番記号/-W)
1個
27.2
エポキシ樹脂(型番記号/-EF)
1個
27.2
溶融亜鉛めっき(型番記号/-W)
1個
34
エポキシ樹脂(型番記号/-EF)
1個
34
溶融亜鉛めっき(型番記号/-W)
1個
42.7
エポキシ樹脂(型番記号/-EF)
1個
42.7
溶融亜鉛めっき(型番記号/-W)
1個
48.6
エポキシ樹脂(型番記号/-EF)
1個
48.6
溶融亜鉛めっき(型番記号/-W)
1個
60.50
エポキシ樹脂(型番記号/-EF)
1個
60.50
溶融亜鉛めっき(型番記号/-W)
1個
76.30
エポキシ樹脂(型番記号/-EF)
1個
76.30
溶融亜鉛めっき(型番記号/-W)
1個
89.10
エポキシ樹脂(型番記号/-EF)
1個
89.10
溶融亜鉛めっき(型番記号/-W)
1個
通常単価(税別) (税込単価)
通常出荷日
2,459
( 2,705 )
3日目
2,594
( 2,853 )
3日目
2,794
( 3,073 )
3日目
2,839
( 3,123 )
3日目
3,660
( 4,026 )
3日目
4,156
( 4,572 )
3日目
4,495
( 4,945 )
3日目
4,753
( 5,228 )
3日目
5,653
( 6,218 )
3日目
5,889
( 6,478 )
3日目
8,127
( 8,940 )
3日目
8,384
( 9,222 )
3日目
14,859
( 16,345 )
3日目
14,614
( 16,075 )
3日目
19,842
( 21,826 )
3日目
18,990
( 20,889 )
3日目

詳細情報

基本情報

メカニカル継手ですので、管を切断し、ナットを締めることで容易に接続が可能です。ハイパワーロックはロックリングの刃が管にくい込んで、強固な接続を行います。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
