ステンレス配管用 メカニカル継手 キャップ

外形図

製品仕様

適用範囲（標準品）

• 用途：（標準品）給水、給湯、冷温水、冷却水、空気用／（特殊品）蒸気還管、高温水用
• 適用管種：JIS G 3448（一般配管用ステンレス鋼鋼管）呼び方13～60Su／JWWA G 115（水道用ステンレス鋼鋼管）呼び径13～50
• 適用サイズ：（標準品）呼び方13～60Su、呼び径13～50／（特殊品）呼び方20～60Su、呼び径20～50
• 使用圧力範囲：0～1.0MPa（0～2.0MPaの範囲で使用される場合は、別途ご相談ください。）空気は0～1.0MPa未満です。
• 使用温度範囲：（標準品）0～+100℃／（特殊品）0～+130℃
• 適用水質：水質基準に関する省令（厚生労働省令）、冷凍空調機器用水質ガイドライン「一般社団法人日本冷凍空調工業会」およびステンレス協会水質指針を参考にしてください。
• 適用空気質：圧縮空気品質等級 JIS B 8392-1 レベル2（油分：0.1ppm程度）

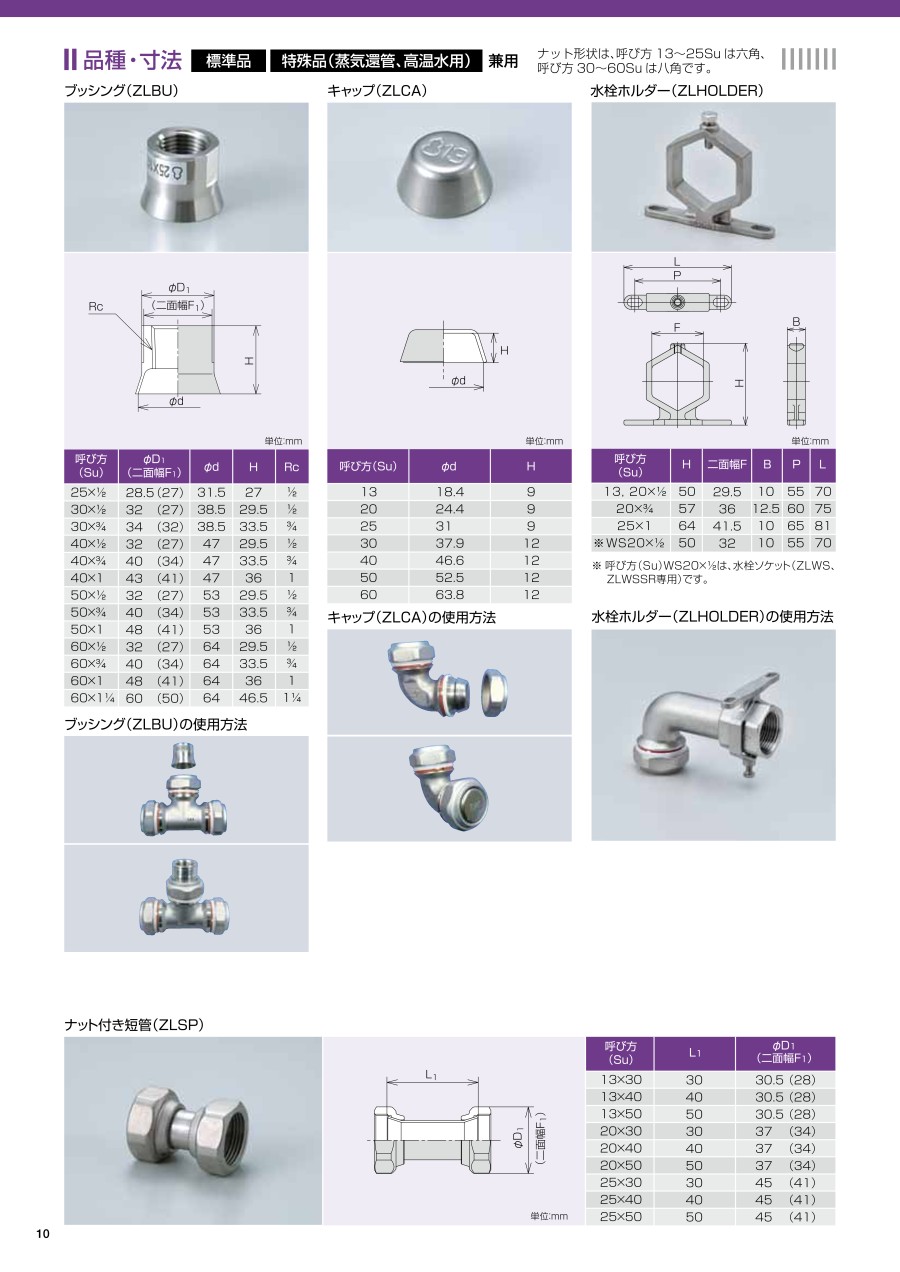

規格表

ナット形状は、呼び方13～25Suは六角、呼び方30～60Suは八角です。

使用例

注意・禁止事項

• 薬液、油、下水、空気を除くガス、蒸気（還管を除く）、中水、雨水、井水、河川水、および冷媒配管には使用できません。
• 中水（再生水）、地下水、および温泉水等への適用の場合、残留塩素の濃度や他含有成分の影響で、配管材料の腐食が促進されることがあります。
• 空気の使用に関しては、ステンレス協会の認証対象外です。
• 蒸気還管、高温水の使用温度によっては、インジケータの変色、軟化等を生じることがありますが、施工後の継手性能には影響ありません。
