JIS穴用同心止め輪【1～100個入り】

Name: JIS穴用同心止め輪 【1～100個入り】
Brand: 平和発條
SKU: 221000530441
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 40円～7,790円

税込単価: 44円～8,569円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

平和発條

軸用同心止め輪（穴付き）（JIS規格）

通常価格(税別)： 235円 (税込価格：259円)

通常出荷日：在庫品1日目

スリムな形状をした保持部品を止めるリング状の止め輪。【特長】・軸や軸受けに円周...

詳細情報を確認する

種類
スラスト方向取付(穴用)
形状
C形同心止め輪
材質
SWRH57～82A又はB相当
止め輪タイプ
内輪止め
取り付け方種類
標準
商品種類
止め輪

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

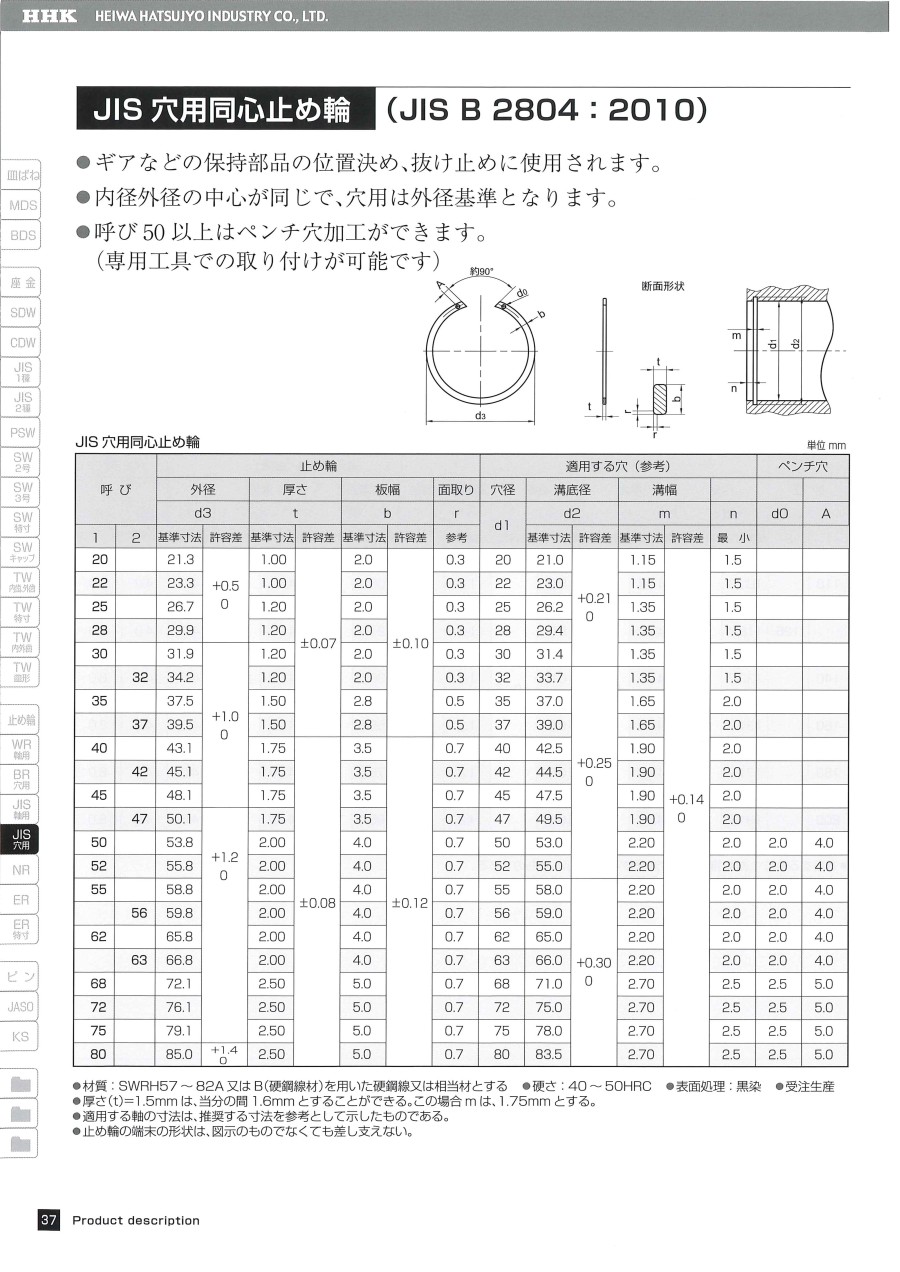

JIS穴用同心止め輪の商品概要

外形図

（単位：mm）

呼び（1）			止め輪							適用する穴（参考）
呼び（1）			d₃		t		b		r	d₁	d₂		m		n
1	2	3	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差	最大	d₁	基準寸法	許容差	基準寸法	許容差	最小
		26	27.7	+0.5 0	1.2	±0.07	2.0	±0.10	0.3	26	27.2	+0.21	1.35	+0.14 0	1.5
	37		39.5	+1.0 0	1.5	±0.07	2.8	±0.10	0.5	37	39.0	+0.25 0	1.65		2.0
52			55.8	+1.2 0	2.0	±0.08	4.0	±0.12	0.7	52	55.0	+0.25 0	2.20
55			58.8							55	58.0	+0.30 0
	56		59.8							56	59.0
62			65.8							62	65.0
68			72.1		2.5		5.0			68	71.0		2.70		2.5
72			76.1							72	75.0
75			79.1							75	78.0
80			85.0	+1.4 0						80	83.5
90			95.0		3.0	±0.09	6.0	±0.15		90	93.5	+0.35 0	3.20	+0.18 0	3.0
100			105.0		3.0	±0.09	6.0	±0.15		100	103.5	+0.35 0	3.20	+0.18 0	3.0

注（1）呼びは、1欄のものを優先し、必要に応じて2欄、3欄の順とする。なお3欄は将来廃止する予定である。

厚さ（t）=1.5mmは、当分の間1.6mmとすることができる。この場合mは、1.75ｍｍとする
適用する軸の寸法は、推奨する寸法を参考として示したものである。
止め輪の端末の形状は、図示のものでなくても差し支えない。
材質：SWRH75～82A又はB（硬鋼線材）を用いた硬鋼線又は相当材とする
