平和発條

MDS皿ばね【1～1000個入り】

Name: MDS皿ばね【1～1,000個入り】
Brand: 平和発條
SKU: 221000530418
Rating: 4.3 (6 reviews)

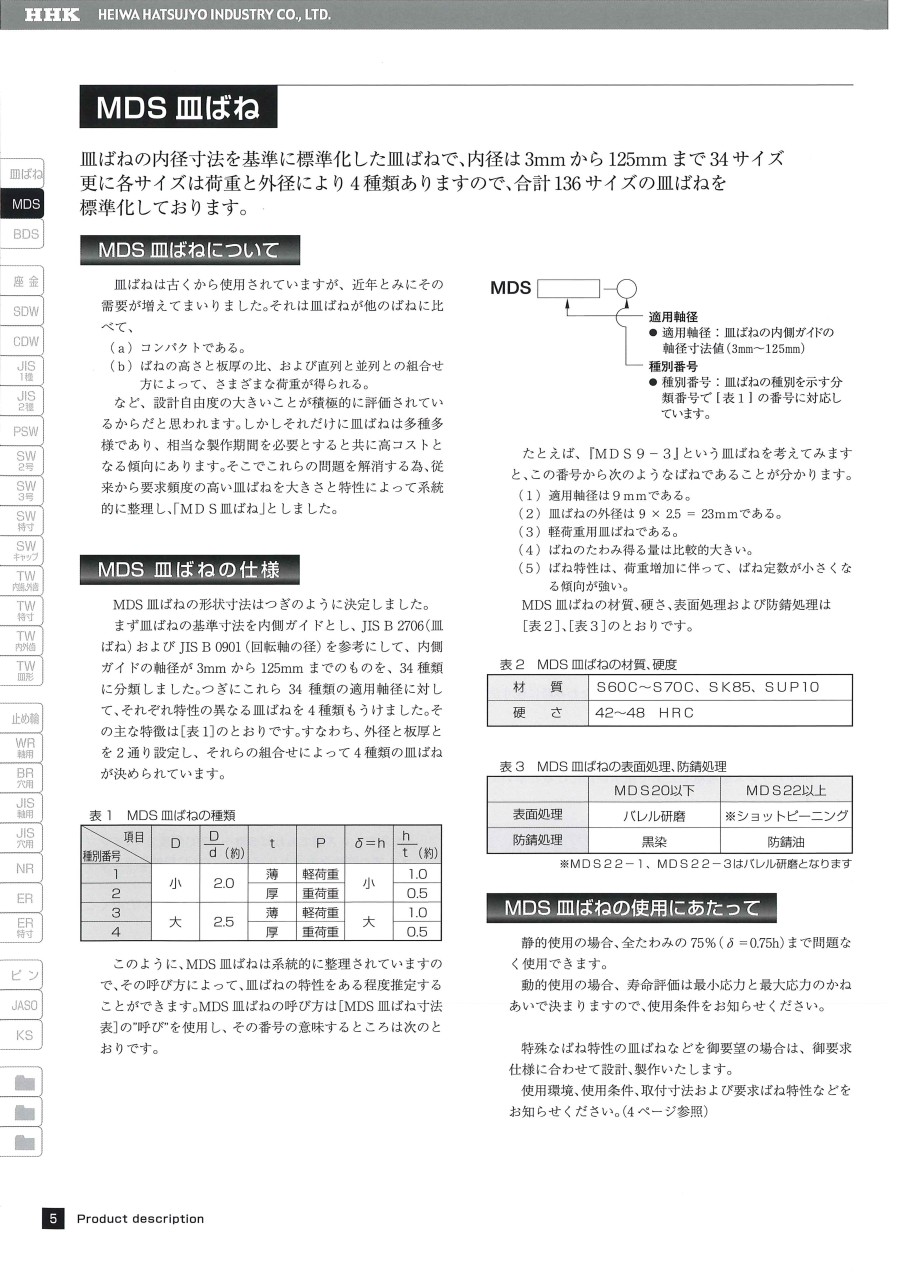

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（6件）

通常単価(税別): 135円～34,867円

税込単価: 149円～38,354円

皿ばねの内径寸法を基準に標準化した皿ばねで、内径は3.2mmから127mmまで...

詳細情報を確認する

材質
S60C～S70C,SK85,SUP10

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が85型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

MDS皿ばねの外形図と寸法

呼び	基本寸法						荷重N				応力MPa
	d	D	t	h	Ho	h/t	P1	P2	P3	P4	σⅡまたはσⅢ
	d	D	t	h	Ho	h/t	δ=0.25h	δ=0.50h	δ=0.75h	δ=h	δ=0.50h	δ=0.75h	δ=h
3-1	3.2	6.0	0.20	0.20	0.40	1.00	29.1	48.4	61.0	70.3	985	1366	1673
3-2		6.0	0.30	0.15	0.45	0.50	55.0	103.0	136.0	178.0	909	1200	1765
3-3		8.0	0.20	0.20	0.40	1.00	13.5	22.4	28.2	32.5	439	608	743
3-4		8.0	0.30	0.25	0.55	0.83	48.2	89.0	115.0	137.0	786	1072	1428
4-1	4.2	8.0	0.30	0.25	0.55	0.83	55.7	103.0	133.0	158.0	977	1334	1632
4-2		8.0	0.40	0.20	0.60	0.50	87.5	164.0	234.0	301.0	843	1227	1763
4-3		10.0	0.30	0.35	0.65	1.17	59.5	94.4	112.0	123.0	839	1119	1366
4-4		10.0	0.40	0.30	0.70	0.75	90.5	151.0	207.0	250.0	769	1098	1513
5-1	5.2	10.0	0.40	0.30	0.70	0.75	101.0	170.0	232.0	280.0	919	1313	1602
5-2		10.0	0.50	0.25	0.75	0.50	128.0	258.0	360.0	456.0	864	1247	1762
5-3		12.0	0.40	0.40	0.80	1.00	95.9	159.0	201.0	232.0	823	1139	1393
5-4		12.0	0.50	0.40	0.90	0.80	161.0	280.0	373.0	452.0	934	1306	1678
6-1	6.2	12.5	0.50	0.35	0.85	0.70	141.0	252.0	333.0	416.0	818	1114	1401
6-2		12.5	0.70	0.30	1.00	0.43	291.0	522.0	769.0	978.0	871	1430	1973
6-3		15.0	0.50	0.50	1.00	1.00	157.0	253.0	321.0	368.0	797	1114	1349
6-4		15.0	0.70	0.40	1.10	0.57	245.0	453.0	636.0	807.0	736	1211	1756
7-1	7.2	14.0	0.50	0.40	0.90	0.80	136.0	238.0	316.0	383.0	792	1109	1373
7-2		14.0	0.80	0.30	1.10	0.38	342.0	620.0	921.0	1180.0	832	1351	1849
7-3		18.0	0.50	0.60	1.10	1.20	145.0	230.0	274.0	299.0	711	976	1181
7-4		18.0	0.80	0.45	1.25	0.56	271.0	523.0	726.0	917.0	690	1113	1595
8-1	8.2	16.0	0.60	0.45	1.05	0.75	188.0	345.0	459.0	560.0	811	1124	1387
8-2		16.0	0.90	0.35	1.25	0.39	415.0	797.0	1120.0	1470.0	852	1296	1844
8-3		20.0	0.60	0.70	1.30	1.17	236.0	369.0	445.0	488.0	807	1117	1345
8-4		20.0	0.90	0.55	1.45	0.61	409.0	749.0	1020.0	1290.0	736	1162	1712
9-1	9.2	18.0	0.70	0.50	1.20	0.71	266.0	459.0	630.0	770.0	798	1134	1397
9-2		18.0	1.00	0.40	1.40	0.40	496.0	952.0	1380.0	1800.0	820	1305	1839
9-3		23.0	0.70	0.70	1.40	1.00	244.0	396.0	503.0	577.0	651	908	1101
9-4		23.0	1.00	0.60	1.60	0.60	445.0	818.0	1140.0	1440.0	661	1094	1594
10-1	10.2	20.0	0.80	0.55	1.35	0.69	337.0	605.0	812.0	1010.0	812	1121	1405
10-2		20.0	1.00	0.55	1.55	0.55	603.0	1120.0	1550.0	1980.0	942	1310	1882
10-3		25.0	0.80	0.85	1.65	1.06	382.0	635.0	783.0	886.0	804	1103	1339
10-4		25.0	1.00	0.75	1.75	0.75	529.0	934.0	1240.0	1530.0	764	1055	1530
11-1	11.2	22.5	0.80	0.65	1.45	0.81	326.0	582.0	766.0	922.0	788	1092	1346
11-2		22.5	1.20	0.50	1.70	0.42	692.0	1280.0	1870.0	2390.0	777	1258	1751
11-3		25.0	0.80	0.90	1.70	1.13	452.0	717.0	876.0	972.0	924	1280	1547
11-4		25.0	1.20	0.68	1.88	0.57	750.0	1390.0	1950.0	2480.0	793	1242	1803
12-1	12.2	25.0	0.90	0.70	1.60	0.78	402.0	690.0	929.0	1120.0	736	1040	1279
12-2		25.0	1.60	0.55	2.15	0.34	1360.0	2640.0	3770.0	4960.0	1005	1540	2165
12-3		28.0	0.90	0.97	1.87	1.08	511.0	844.0	1040.0	1170.0	865	1186	1441
12-4		28.0	1.60	0.70	2.30	0.44	1370.0	2540.0	3690.0	4740.0	943	1524	2134
14-1	14.2	28.0	1.00	0.80	1.80	0.80	507.0	886.0	1180.0	1430.0	781	1094	1354
14-2	14.2	28.0	1.60	0.65	2.25	0.41	1300.0	2560.0	3680.0	4760.0	892	1404	1970
14-3	14.3	34.0	1.00	1.15	2.15	1.15	593.0	948.0	1140.0	1260.0	777	1060	1288
14-4	14.3	34.0	1.60	1.00	2.60	0.63	1410.0	2580.0	3580.0	4490.0	830	1283	1882
16-1	16.3	31.5	1.20	0.90	2.10	0.75	771.0	1340.0	1810.0	2210.0	829	1171	1446
16-2		31.5	1.80	0.70	2.50	0.39	1640.0	3070.0	4490.0	5800.0	852	1368	1904
16-3		40.0	1.20	1.40	2.60	1.17	894.0	1430.0	1720.0	1890.0	804	1105	1339
16-4		40.0	1.80	1.10	2.90	0.61	1580.0	2850.0	3990.0	5010.0	722	1183	1716
18-1	18.3	35.5	1.20	1.00	2.20	0.83	698.0	1210.0	1590.0	1920.0	753	1053	1301
18-2		35.5	2.00	0.80	2.80	0.40	1960.0	3770.0	5460.0	7100.0	843	1342	1892
18-3		45.0	1.20	1.46	2.66	1.22	772.0	1210.0	1430.0	1550.0	676	930	1121
18-4		45.0	2.00	1.24	3.24	0.62	1910.0	3490.0	4850.0	6090.0	717	1154	1691
20-1	20.4	40.0	1.60	1.15	2.75	0.72	1370.0	2440.0	3290.0	4070.0	856	1192	1487
20-2		40.0	2.00	1.10	3.10	0.55	2320.0	4230.0	6000.0	7600.0	926	1324	1882
20-3		50.0	1.60	1.70	3.30	1.06	1520.0	2460.0	3060.0	3460.0	796	1103	1339
20-4		50.0	2.00	1.50	3.50	0.75	2060.0	3610.0	4880.0	5960.0	755	1062	1530
22-1	22.4	45.0	1.80	1.30	3.10	0.72	1730.0	3030.0	4130.0	5080.0	836	1179	1461
22-2		45.0	2.50	1.00	3.50	0.40	2890.0	5540.0	8040.0	10500.0	821	1306	1840
22-3		56.0	1.80	1.90	3.70	1.06	1900.0	3090.0	3840.0	4350.0	786	1089	1323
22-4		56.0	2.50	1.50	4.00	0.60	2880.0	5230.0	7320.0	9210.0	697	1160	1681
25-1	25.4	50.0	2.00	1.40	3.40	0.70	2090.0	3740.0	5110.0	6330.0	816	1149	1432
25-2	25.4	50.0	3.00	1.10	4.10	0.37	4800.0	9110.0	13400.0	17300.0	904	1438	2002
25-3	25.5	60.0	2.00	1.95	3.95	0.98	2260.0	3770.0	4770.0	5540.0	786	1083	1327
25-4	25.5	60.0	3.00	1.65	4.65	0.55	4820.0	9060.0	12700.0	16200.0	828	1350	1946
28-1	28.5	56.0	2.00	1.60	3.60	0.80	2030.0	3550.0	4730.0	5730.0	784	1098	1359
28-2		56.0	3.00	1.30	4.30	0.43	4610.0	8660.0	12500.0	16200.0	801	1291	1819
28-3		70.0	2.00	2.41	4.41	1.21	2400.0	3820.0	4540.0	4930.0	768	1051	1271
28-4		70.0	3.00	2.10	5.10	0.70	4920.0	8740.0	12000.0	14800.0	787	1139	1692
30-1	31.0	63.0	2.50	1.75	4.25	0.70	3160.0	5660.0	7680.0	9530.0	783	1095	1380
30-2		63.0	3.50	1.40	4.90	0.40	5920.0	11400.0	16500.0	21500.0	822	1307	1842
30-3		80.0	2.50	2.80	5.30	1.12	3870.0	6240.0	7610.0	8490.0	797	1097	1332
30-4		80.0	3.50	2.30	5.80	0.66	6280.0	11300.0	15600.0	19400.0	730	1180	1734
35-1	36.0	71.0	2.50	2.00	4.50	0.80	3080.0	5380.0	7160.0	8670.0	759	1063	1316
35-2		71.0	4.00	1.60	5.60	0.40	8130.0	15600.0	22600.0	29400.0	844	1342	1891
35-3		80.0	2.50	2.60	5.10	1.04	3540.0	5820.0	7260.0	8280.0	787	1088	1328
35-4		80.0	4.00	2.20	6.20	0.55	8830.0	16400.0	23100.0	29500.0	830	1323	1915
40-1	41.0	80.0	3.00	2.30	5.30	0.77	4790.0	8380.0	11300.0	13700.0	820	1153	1428
40-2		80.0	5.00	1.70	6.70	0.34	13300.0	25600.0	37500.0	49000.0	930	1470	2043
40-3		100.0	3.00	3.35	6.35	1.12	5190.0	8370.0	10200.0	11400.0	758	1041	1265
40-4		100.0	5.00	2.75	7.75	0.55	13300.0	24800.0	34800.0	44400.0	837	1362	1970
45-1	46.0	90.0	3.50	2.50	6.00	0.71	6290.0	11200.0	15200.0	18700.0	798	1125	1397
45-2		90.0	5.00	2.00	7.00	0.40	12400.0	23800.0	34500.0	44900.0	820	1305	1839
45-3		115.0	3.50	3.80	7.30	1.09	6830.0	11100.0	13700.0	15400.0	735	1014	1233
45-4		115.0	5.00	3.10	8.10	0.62	11700.0	21300.0	29700.0	37200.0	679	1116	1629
50-1	51.0	100.0	3.50	2.80	6.30	0.80	5980.0	10500.0	13900.0	16900.0	755	1057	1308
50-2		100.0	6.00	2.20	8.20	0.37	18900.0	36500.0	53300.0	69500.0	904	1428	2002
50-3		125.0	3.50	4.00	7.50	1.14	6390.0	10300.0	12400.0	13800.0	680	935	1135
50-4		125.0	6.00	3.40	9.40	0.57	18300.0	33900.0	47600.0	60400.0	780	1281	1856
56-1	57.0	112.0	4.00	3.20	7.20	0.80	8140.0	14200.0	18900.0	22900.0	784	1098	1359
56-2		112.0	6.00	2.50	8.50	0.42	17500.0	33100.0	48100.0	62200.0	782	1253	1765
56-3		135.0	4.00	4.60	8.60	1.15	9580.0	15300.0	18600.0	20500.0	785	1080	1311
56-4		135.0	6.00	3.60	9.60	0.60	17100.0	31400.0	43800.0	55300.0	703	1119	1633
60-1	61.0	125.0	5.00	4.00	9.00	0.80	15600.0	27300.0	36300.0	44100.0	946	1324	1638
60-2		125.0	6.00	3.60	9.60	0.60	21400.0	39400.0	55000.0	69400.0	919	1301	1843
60-3		150.0	5.00	5.30	10.30	1.06	16200.0	26400.0	32800.0	37100.0	859	1188	1446
60-4		150.0	6.00	4.80	10.80	0.80	20800.0	36300.0	48300.0	58600.0	825	1153	1583
63-1	64.0	125.0	5.00	3.50	8.50	0.70	13200.0	23500.0	32100.0	39700.0	823	1160	1443
63-2		125.0	8.00	2.60	10.60	0.33	33700.0	65400.0	96000.0	126000.0	945	1482	2064
63-3		150.0	5.00	5.10	10.10	1.02	15300.0	25200.0	31700.0	36300.0	838	1160	1416
63-4		150.0	8.00	4.00	12.00	0.50	34800.0	65500.0	93300.0	120000.0	892	1444	2066
65-1	66.0	125.0	5.50	3.40	8.90	0.62	16500.0	30200.0	42100.0	52900.0	868	1229	1573
65-2		125.0	8.00	2.50	10.50	0.31	33200.0	64300.0	94700.0	124000.0	919	1444	2000
65-3		150.0	5.50	4.80	10.30	0.87	17300.0	29700.0	38800.0	46200.0	827	1152	1419
65-4		150.0	8.00	4.00	12.00	0.50	35300.0	66300.0	94500.0	121000.0	883	1430	2048
70-1	71.0	125.0	6.00	3.30	9.30	0.55	21600.0	39900.0	56400.0	71600.0	964	1373	1755
70-2		125.0	8.00	2.40	10.40	0.30	33700.0	65900.0	96900.0	127000.0	902	1412	1959
70-3		150.0	6.00	4.80	10.80	0.80	22100.0	38700.0	51500.0	62400.0	921	1289	1595
70-4		150.0	8.00	4.00	12.00	0.50	36600.0	68700.0	98000.0	126000.0	869	1407	2017
75-1	77.0	150.0	6.00	4.00	10.00	0.67	17600.0	31900.0	43800.0	54600.0	772	1089	1360
75-2		150.0	9.00	3.20	12.20	0.36	41300.0	79800.0	117000.0	152000.0	885	1396	1953
75-3		180.0	6.00	5.50	11.50	0.92	18300.0	30900.0	39900.0	47000.0	719	1000	1227
75-4		180.0	9.00	4.80	13.80	0.53	42000.0	78300.0	111000.0	142000.0	809	1319	1900
80-1	82.0	160.0	6.00	4.50	10.50	0.75	18500.0	32500.0	43900.0	53700.0	796	1118	1387
80-2		160.0	10.00	3.50	13.50	0.35	54800.0	105000.0	154000.0	202000.0	950	1500	2092
80-3		200.0	6.00	6.50	12.50	1.08	19600.0	31800.0	39200.0	44200.0	723	998	1213
80-4		200.0	10.00	5.50	15.50	0.55	53400.0	98800.0	140000.0	178000.0	834	1366	1970
90-1	92.0	180.0	6.00	5.10	11.10	0.85	17600.0	30300.0	39800.0	47700.0	747	1044	1288
90-2		180.0	10.00	4.00	14.00	0.40	49600.0	95200.0	138000.0	180000.0	820	1305	1839
90-3		200.0	6.00	6.80	12.80	1.13	22300.0	35800.0	43500.0	48300.0	838	1154	1402
90-4		200.0	10.00	5.60	15.60	0.56	57100.0	106000.0	149000.0	190000.0	865	1330	1929
100-1	102.0	200.0	8.00	5.60	13.60	0.70	33500.0	60100.0	81900.0	101000.0	819	1154	1437
100-2		200.0	12.00	4.20	16.20	0.35	71700.0	139000.0	203000.0	266000.0	875	1379	1928
100-3		250.0	8.00	8.40	16.40	1.05	37400.0	61300.0	76200.0	86700.0	783	1081	1318
100-4		250.0	12.00	7.00	19.00	0.58	76100.0	140000.0	197000.0	249000.0	190	1302	1893
110-1	112.0	225.0	8.00	6.50	14.50	0.81	32700.0	56700.0	75300.0	91000.0	778	1089	1346
110-2		225.0	12.00	5.00	17.00	0.42	67700.0	129000.0	187000.0	243000.0	777	1239	1751
110-3		250.0	8.00	9.00	17.00	1.13	44000.0	70900.0	86300.0	96100.0	924	1273	1547
110-4		250.0	12.00	7.20	19.20	0.60	82000.0	151000.0	210000.0	265000.0	856	1281	1872
120-1	122.0	230.0	9.00	6.00	15.00	0.67	38800.0	70100.0	96500.0	120000.0	764	1078	1347
120-2		230.0	13.00	5.00	18.00	0.38	85400.0	164000.0	239000.0	311000.0	828	1315	1849
120-3		250.0	9.00	8.50	17.50	0.94	53900.0	90500.0	116000.0	136000.0	970	1349	1654
120-4		250.0	13.00	6.80	19.80	0.52	98900.0	185000.0	262000.0	335000.0	900	1368	1972
125-1	127.0	250.0	10.00	7.00	17.00	0.70	52200.0	93600.0	128000.0	158000.0	816	1149	1432
125-2		250.0	12.00	7.30	19.30	0.61	89900.0	164000.0	229000.0	289000.0	972	1377	1853
125-3		250.0	14.00	5.60	19.60	0.40	98500.0	189000.0	274000.0	356000.0	770	1326	1869
125-4		250.0	16.00	5.80	21.80	0.36	152000.0	293000.0	427000.0	559000.0	1020	1611	2257

単位:mm。

型番リスト

表示件数

型番

負荷荷重

外径 D

(φ)

内径 d

(φ)

自由高 Ho

(mm)

荷重(0.25h時)

(N)

荷重(0.50h時)

(N)

荷重(0.75h時)

(N)

たわみ量 δ

板厚 t

(mm)

有効高さ h

(mm)

販売単位

RoHS?

最小発注数量

軽荷重	6	3.2	0.4	29.1	48.4	61	0.75h (mm)	0.2	0.2	バラ（1個から購入可能）	10	1個
重荷重	6	3.2	0.45	55	103	136	0.75h (mm)	0.3	0.15	バラ（1個から購入可能）	10	1個
軽荷重	8	4.2	0.55	55.7	103	133	0.75h (mm)	0.3	0.25	バラ（1個から購入可能）	10	1個
重荷重	8	4.2	0.6	87.5	164	234	0.75h (mm)	0.4	0.2	バラ（1個から購入可能）	10	1個
軽荷重	10	4.2	0.65	59.5	94.4	112	0.75h (mm)	0.3	0.35	-	-	1個
軽荷重	10	5.2	0.7	101	170	232	0.75h (mm)	0.4	0.3	バラ（1個から購入可能）	10	1個
重荷重	10	5.2	0.75	128	258	360	0.75h (mm)	0.5	0.25	バラ（1個から購入可能）	10	1個
重荷重	12	5.2	0.9	161	280	373	0.75h (mm)	0.5	0.4	バラ（1個から購入可能）	10	1個
軽荷重	12.5	6.2	0.85	141	252	333	0.75h (mm)	0.5	0.35	バラ（1個から購入可能）	10	1個
重荷重	12.5	6.2	1	291	522	769	0.75h (mm)	0.7	0.3	バラ（1個から購入可能）	10	1個
軽荷重	14	7.2	0.9	136	238	316	0.75h (mm)	0.5	0.4	バラ（1個から購入可能）	10	1個
重荷重	14	7.2	1.1	342	620	921	0.75h (mm)	0.8	0.3	バラ（1個から購入可能）	10	1個
軽荷重	18	7.2	1.1	145	230	274	0.75h (mm)	0.5	0.6	バラ（1個から購入可能）	10	1個
軽荷重	16	8.2	1.05	188	345	459	0.75h (mm)	0.6	0.45	バラ（1個から購入可能）	10	1個
重荷重	16	8.2	1.25	415	797	1120	0.75h (mm)	0.9	0.35	バラ（1個から購入可能）	10	1個
重荷重	20	8.2	1.45	409	749	1020	0.75h (mm)	0.9	0.55	バラ（1個から購入可能）	10	1個
軽荷重	18	9.2	1.2	266	459	630	0.75h (mm)	0.7	0.5	バラ（1個から購入可能）	10	1個
重荷重	18	9.2	1.4	496	952	1380	0.75h (mm)	1	0.4	バラ（1個から購入可能）	10	1個
重荷重	20	10.2	1.55	603	1120	1550	0.75h (mm)	1	0.55	バラ（1個から購入可能）	10	1個
重荷重	20	10.2	1.55	-	-	-	-	1.1	0.45	バラ（1個から購入可能）	10	1個
軽荷重	22.5	11.2	1.45	326	582	766	0.75h (mm)	0.8	0.65	バラ（1個から購入可能）	10	1個
重荷重	22.5	11.2	1.7	692	1280	1870	0.75h (mm)	1.2	0.5	バラ（1個から購入可能）	10	1個
重荷重	25	11.2	1.88	750	1390	1950	0.75h (mm)	1.2	0.68	箱・パック	10	1パック 1000個入り
軽荷重	25	12.2	1.6	402	690	929	0.75h (mm)	0.9	0.7	バラ（1個から購入可能）	10	1個
重荷重	25	12.2	2.15	1360	2640	3770	0.75h (mm)	1.6	0.55	バラ（1個から購入可能）	10	1個
軽荷重	28	12.2	1.87	511	844	1040	0.75h (mm)	0.9	0.97	箱・パック	10	1パック 500個入り
重荷重	28	12.2	2.3	1370	2540	3690	0.75h (mm)	1.6	0.7	バラ（1個から購入可能）	10	1個
軽荷重	28	14.2	1.8	507	886	1180	0.75h (mm)	1	0.8	バラ（1個から購入可能）	10	1個
重荷重	28	14.2	2.25	1300	2560	3680	0.75h (mm)	1.6	0.65	バラ（1個から購入可能）	10	1個
軽荷重	34	14.3	2.15	593	948	1140	0.75h (mm)	1	1.15	バラ（1個から購入可能）	10	1個
軽荷重	31.5	16.3	2.1	771	1340	1810	0.75h (mm)	1.2	0.9	バラ（1個から購入可能）	10	1個
重荷重	31.5	16.3	2.5	1640	3070	4490	0.75h (mm)	1.8	0.7	バラ（1個から購入可能）	10	1個
軽荷重	40	16.3	2.6	894	1430	1720	0.75h (mm)	1.2	1.4	バラ（1個から購入可能）	10	1個
軽荷重	35.5	18.3	2.2	698	1210	1590	0.75h (mm)	1.2	1	バラ（1個から購入可能）	10	1個
軽荷重	40	20.4	2.75	1370	2440	3290	0.75h (mm)	1.6	1.15	バラ（1個から購入可能）	10	1個
重荷重	40	20.4	3.1	2320	4230	6000	0.75h (mm)	2	1.1	バラ（1個から購入可能）	10	1個
軽荷重	50	20.4	3.3	1520	2460	3060	0.75h (mm)	1.6	1.7	箱・パック	10	1パック 200個入り
重荷重	40	20.4	3.1	-	-	-	-	2.2	0.9	バラ（1個から購入可能）	10	1個
軽荷重	45	22.4	3.1	1730	3030	4130	0.75h (mm)	1.8	1.3	バラ（1個から購入可能）	10	1個
重荷重	45	22.4	3.5	2890	5540	8040	0.75h (mm)	2.5	1	バラ（1個から購入可能）	10	1個
軽荷重	50	25.4	3.4	2090	3740	5110	0.75h (mm)	2	1.4	バラ（1個から購入可能）	10	1個
重荷重	50	25.4	4.1	4800	9110	13400	0.75h (mm)	3	1.1	バラ（1個から購入可能）	10	1個
重荷重	60	25.5	4.65	4820	9060	12700	0.75h (mm)	3	1.65	バラ（1個から購入可能）	10	1個
軽荷重	56	28.5	3.6	2030	3550	4730	0.75h (mm)	2	1.6	バラ（1個から購入可能）	10	1個
重荷重	56	28.5	4.3	4610	8660	12500	0.75h (mm)	3	1.3	バラ（1個から購入可能）	10	1個
軽荷重	70	28.5	4.41	2400	3820	4540	0.75h (mm)	2	2.41	バラ（1個から購入可能）	10	1個
軽荷重	63	31	4.25	3160	5660	7680	0.75h (mm)	2.5	1.75	バラ（1個から購入可能）	10	1個
重荷重	63	31	4.9	5920	11400	16500	0.75h (mm)	3.5	1.4	バラ（1個から購入可能）	10	1個
軽荷重	80	31	5.3	3870	6240	7610	0.75h (mm)	2.5	2.8	バラ（1個から購入可能）	10	1個
軽荷重	71	36	4.5	3080	5380	7160	0.75h (mm)	2.5	2	バラ（1個から購入可能）	10	1個
重荷重	71	36	5.6	8130	15600	22600	0.75h (mm)	4	1.6	バラ（1個から購入可能）	10	1個
軽荷重	80	36	5.1	3540	5820	7260	0.75h (mm)	2.5	2.6	バラ（1個から購入可能）	10	1個
軽荷重	80	41	5.3	4790	8380	11300	0.75h (mm)	3	2.3	バラ（1個から購入可能）	10	1個
重荷重	80	41	6.7	13300	25600	37500	0.75h (mm)	5	1.7	バラ（1個から購入可能）	10	1個
重荷重	100	41	7.75	13300	24800	34800	0.75h (mm)	5	2.75	バラ（1個から購入可能）	10	1個
軽荷重	90	46	6	6290	11200	15200	0.75h (mm)	3.5	2.5	バラ（1個から購入可能）	10	1個
重荷重	90	46	7	12400	23800	34500	0.75h (mm)	5	2	バラ（1個から購入可能）	10	1個
軽荷重	100	51	6.3	5980	10500	13900	0.75h (mm)	3.5	2.8	バラ（1個から購入可能）	10	1個
重荷重	100	51	8.2	18900	36500	53300	0.75h (mm)	6	2.2	バラ（1個から購入可能）	10	1個
重荷重	125	51	9.4	18300	33900	47600	0.75h (mm)	6	3.4	バラ（1個から購入可能）	10	1個

通常単価(税別) (税込単価)	通常出荷日

212円 ( 233円 )	在庫品1日目当日出荷可能
212円 ( 233円 )	在庫品1日目当日出荷可能
208円 ( 229円 )	在庫品1日目当日出荷可能
209円 ( 230円 )	在庫品1日目当日出荷可能
211円 ( 232円 )	1日目
208円 ( 229円 )	1日目
212円 ( 233円 )	在庫品1日目当日出荷可能
217円 ( 239円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	在庫品1日目当日出荷可能
216円 ( 238円 )	在庫品1日目当日出荷可能
217円 ( 239円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	1日目
221円 ( 243円 )	在庫品1日目当日出荷可能
223円 ( 245円 )	在庫品1日目当日出荷可能
227円 ( 250円 )	在庫品1日目当日出荷可能
221円 ( 243円 )	1日目
223円 ( 245円 )	在庫品1日目当日出荷可能
234円 ( 257円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	1日目
231円 ( 254円 )	1日目
232円 ( 255円 )	1日目
34,867円 ( 38,354円 )	2日目
234円 ( 257円 )	在庫品1日目当日出荷可能
239円 ( 263円 )	在庫品1日目当日出荷可能
20,306円 ( 22,337円 )	2日目
139円 ( 153円 )	1日目
239円 ( 263円 )	1日目
247円 ( 272円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	1日目
249円 ( 274円 )	在庫品1日目当日出荷可能
268円 ( 295円 )	在庫品1日目当日出荷可能
295円 ( 325円 )	在庫品1日目当日出荷可能
135円 ( 149円 )	在庫品1日目当日出荷可能
231円 ( 254円 )	在庫品1日目当日出荷可能
165円 ( 182円 )	在庫品1日目当日出荷可能
19,005円 ( 20,906円 )	2日目
392円 ( 431円 )	1日目
254円 ( 279円 )	在庫品1日目当日出荷可能
241円 ( 265円 )	在庫品1日目当日出荷可能
387円 ( 426円 )	在庫品1日目当日出荷可能
394円 ( 433円 )	在庫品1日目当日出荷可能
415円 ( 457円 )	1日目
518円 ( 570円 )	在庫品1日目当日出荷可能
406円 ( 447円 )	1日目
499円 ( 549円 )	1日目
476円 ( 524円 )	在庫品1日目当日出荷可能
778円 ( 856円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	1日目
1,378円 ( 1,516円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
803円 ( 883円 )	1日目
1,827円 ( 2,010円 )	在庫品1日目当日出荷可能
3,006円 ( 3,307円 )	在庫品1日目当日出荷可能
1,974円 ( 2,171円 )	1日目
2,682円 ( 2,950円 )	在庫品1日目当日出荷可能
2,554円 ( 2,809円 )	1日目
2,322円 ( 2,554円 )	1日目
2,478円 ( 2,726円 )	在庫品1日目当日出荷可能
4,068円 ( 4,475円 )	1日目

基本情報

基本情報

皿ばねの内径寸法を基準に標準化した皿ばねで、内径は3.2mmから127mmまで34サイズ、更に各サイズは荷重と外径により4種類ありますので、合計87サイズの皿ばねを標準化しております。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
止め穴付六角ボルト
「MDS皿ばね」と組み合わせて使用する六角ボルトです。
ＳＵＮＣＯ
六角ボルトステンレス表面処理なし全ねじ
「MDS皿ばね」と組み合わせて使用する六角ボルトです。
極東製作所
六角穴付きボルト HCSNNFXC
「MDS皿ばね」と組み合わせて使用する六角穴付きボルトです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MDS皿ばねのレビュー

4.3平均満足度：4.36件のレビュー

星5
50%
星4
33%
星3
17%
星2
0%
星1
0%

部品締結

満足度：4.02023/01/14

使用する頻度と使用する数が少ないため、必要な時に必要な数を購入しています。1個から購入できるので利用しています。

0人が参考にしています。

調整用として使用しています

満足度：5.02022/11/24

当社で製作している特殊装置内の部品の調整用として使用しています。この商品ですとロードが掛かった状態で調整でき、スプリング...もっと読む

0人が参考にしています。

金型に使用しています

満足度：3.02022/06/22

社内で使用している金型の組立に使用しています。既存の物と同じこの商品を選定しました。締め付けに関しては、カタログ値を参考...もっと読む

0人が参考にしています。

弊社製品の内部構造に使用

満足度：5.02021/05/13

あまり数が出るものでないので、必要枚数で購入出来て、重宝しています。何度か購入していますが、品質的に問題になったことは...もっと読む

0人が参考にしています。

試作装置に使用しました

満足度：4.02019/11/26

当社で設計・製作している製品の試作品装置の中で回転体にフリクションを与えるために使用しました。ベースを小さくしたいことな...もっと読む

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MDS皿ばね	皿ばね（軽荷重用）	皿ばねBD （磐田規格）	【エコノミーシリーズ】 RoHS対応皿ばね	皿ばね（重荷重用） DB-H	鉄皿ばね重荷重用（JIS規格）磐田電工製
メーカー	平和発條	オチアイ	磐田電工	ミスミ	オチアイ	磐田電工
通常価格	135円-	9円 -	44円 -	2,600円 -	11円 -	76円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
材質	S60C～S70C,SK85,SUP10	ばね用鋼	ばね用鋼	ばね用鋼	ばね用鋼	ばね用鋼
