皿ばね座金（ねじ用）
- 通常単価(税別)
- 110円～1,476円特別価格
- 税込単価
- 121円～1,624円特別価格
【材質】スチール、ステンレス。【表面処理】なし、三価クロメート、ニッケルメッキ、テンパーカラー。【内径...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
308円 ( 339円 ) | 1日目 |
251円 ( 276円 ) | 1日目 |
205円 ( 226円 ) | 1日目 |
208円 ( 229円 ) | 1日目 |
208円 ( 229円 ) | 1日目 |
211円 ( 232円 ) | 1日目 |
211円 ( 232円 ) | 1日目 |
207円 ( 228円 ) | 1日目 |
212円 ( 233円 ) | 1日目 |
211円 ( 232円 ) | 1日目 |
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
215円 ( 237円 ) | 1日目 |
215円 ( 237円 ) | 在庫品1日目当日出荷可能 |
223円 ( 245円 ) | 1日目 |
221円 ( 243円 ) | 1日目 |
221円 ( 243円 ) | 1日目 |
237円 ( 261円 ) | 1日目 |
232円 ( 255円 ) | 1日目 |
249円 ( 274円 ) | 1日目 |
260円 ( 286円 ) | 1日目 |
110円 ( 121円 ) | 1日目 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
147円 ( 162円 ) | 1日目 |
128円 ( 141円 ) | 1日目 |
153円 ( 168円 ) | 在庫品1日目当日出荷可能 |
202円 ( 222円 ) | 1日目 |
271円 ( 298円 ) | 1日目 |
779円 ( 857円 ) | 在庫品1日目当日出荷可能 |
1,476円590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【材質】スチール、ステンレス。
【表面処理】なし、三価クロメート、ニッケルメッキ、テンパーカラー。
【内径 d（mm）】4.3、5.3、6.4、8.4、10.5、13、15、17、19、21、23、25、28、31。
【ねじの呼び（M）】4、5、6、8、10、12、14、16、18、20、22、24、27、30。
【厚さ t（mm）】0.45、0.55、0.6、0.9、1.1、1.2、1.4、1.6、1.8、2、2.2、2.5、2.8、3。
【材質 スチール】S50C～S65C。
【材質 ステンレス】SUS304。
【表面処理（詳細）】生地、テンパーカラー。
【外径 D（mm）】7.5、9、10.5、13.5、16.5、19。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

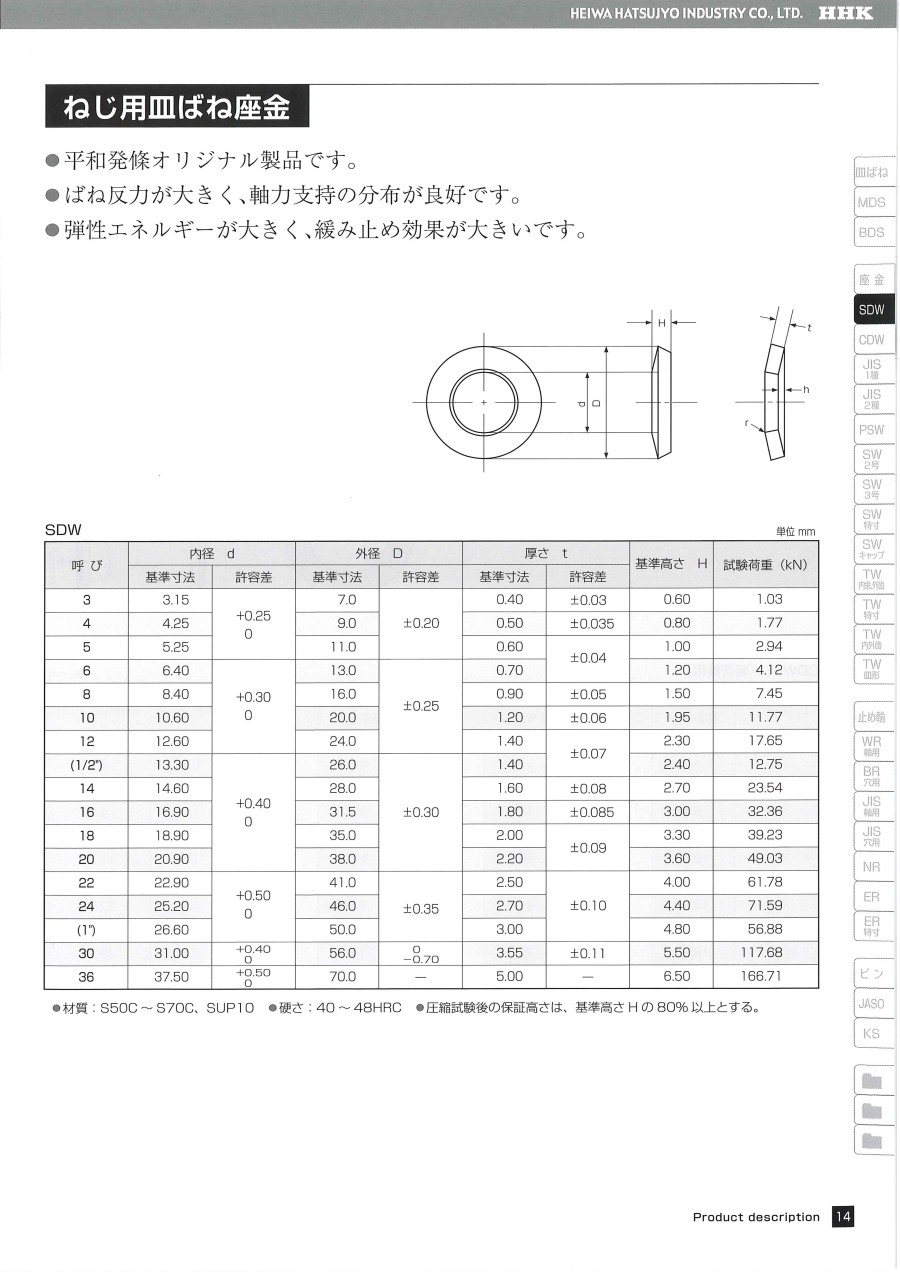

皿ばね座金（ねじ用）の外形図と寸法
| 呼び | 内径d | 外径D | 厚さt | 基準高さ H | 試験荷重 (kN) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 基本寸法 | 許容差 | 基本寸法 | 許容差 | 基本寸法 | 許容差 | ||||
| 3 | 3.15 | +0.25 0 | 7.0 | ±0.20 | 0.40 | ±0.03 | 0.60 | 1.03 | |
| 4 | 4.25 | 9.0 | 0.50 | ±0.035 | 0.80 | 1.77 | |||
| 5 | 5.25 | 11.0 | 0.60 | ±0.04 | 1.00 | 2.94 | |||
| 6 | 6.40 | +0.30 0 | 13.0 | ±0.25 | 0.70 | 1.20 | 4.12 | ||
| (1/4") | 6.80 | 13.0 | 0.70 | 1.20 | 3.04 | ||||
| 8 | 8.40 | 16.0 | 0.90 | ±0.05 | 1.50 | 7.45 | |||
| (3/8") | 10.00 | 20.0 | 1.20 | ±0.06 | 1.95 | 7.16 | |||
| 10 | 10.60 | 20.0 | 1.20 | 1.95 | 11.77 | ||||
| 12 | 12.60 | 24.0 | 1.40 | ±0.07 | 2.30 | 17.65 | |||
| (1/2") | 13.30 | +0.40 0 | 26.0 | ±0.30 | 1.40 | 2.40 | 12.75 | ||
| 14 | 14.60 | 28.0 | 1.60 | ±0.08 | 2.70 | 23.54 | |||
| 16 | 16.90 | 31.5 | 1.80 | ±0.085 | 3.00 | 32.36 | |||
| 18 | 18.90 | 35.0 | 2.00 | ±0.09 | 3.30 | 39.23 | |||
| (3/4") | 20.00 | 38.0 | 2.20 | 3.60 | 31.38 | ||||
| 20 | 20.90 | 38.0 | 2.20 | 3.60 | 49.03 | ||||
| 22 | 22.90 | +0.50 0 | 41.0 | ±0.35 | 2.50 | ±0.10 | 4.00 | 61.78 | |
| 24 | 25.20 | 46.0 | 2.70 | 4.40 | 71.59 | ||||
| (1") | 26.60 | 50.0 | 3.00 | 4.80 | 56.88 | ||||
| 30 | 31.00 | +0.40 0 | 56.0 | 0 -0.70 | 3.55 | ±0.11 | 5.50 | 117.68 | |
| 36 | 37.50 | +0.50 0 | 70.0 | — | 5.00 | — | 6.50 | 166.71 | |
単位:mm。材質:S50C～S70C.SUP10。硬さ:40～48HRC。
（注）圧縮試験後の保証高さは、基本寸法の80％以上とする。
