平和発條

JIS歯付き座金【1～60000個入り】

Name: JIS歯付き座金【1～60,000個入り】
Brand: 平和発條
SKU: 221000530373
Rating: 4.3 (6 reviews)

カタログ

通常単価(税別): 290円～84,632円

税込単価: 319円～93,095円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

【用途】・内歯形：止めネジなどの歯が現れると不都合な箇所などに使用されています・外歯形：内歯形よりさら...

詳細を確認

4.34.3

よく一緒に見られています

平和発條

六角穴付ボルト用皿ばね座金（軽荷重用）

通常価格(税別)： 290円 (税込価格：319円)

通常出荷日：在庫品1日目

よく一緒に見られています

平和発條

皿ばね座金 JIS B 1251 1種（ねじ用軽荷重用）

通常価格(税別)： 290円 (税込価格：319円)

通常出荷日：在庫品1日目

未確定：候補が68型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

材質

内径 d

(mm)

表面処理

ねじの呼び(inch)

厚さ t

(mm)

販売単位

材質スチール

種類歯付座金

外径 D

(mm)

RoHS?

最小発注数量

-	[スチール] スチール	13	[三価クロメート] 三価ホワイト	1/2	1	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	22.5	10	1個
2.6	[スチール] スチール	2.8	[三価クロメート] 三価ホワイト	-	0.3	箱・パック	[S50C] S50C～S70C	内歯形	5.8	10	1パック 40000個入り
3	[スチール] スチール	3.2	[三価クロメート] 三価ホワイト	-	0.45	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	6.5	10	1個
-	[スチール] スチール	9.8	[三価クロメート] 三価ホワイト	3/8	0.9	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	17.5	10	1個
3	[スチール] スチール	3.2	ニッケルメッキ	-	0.45	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	6.5	10	1個
3	[リン青銅] C5191R-H	3.2	ニッケルメッキ	-	0.45	バラ(1個から購入可能)	-	内歯形	6.5	10	1個
3	[リン青銅] C5191R-H	3.2	[なし] 生地	-	0.45	バラ(1個から購入可能)	-	内歯形	6.5	10	1個
3.5	[スチール] スチール	3.7	[三価クロメート] 三価ホワイト	-	0.45	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	-	10	1個
4	[スチール] スチール	4.3	[三価クロメート] 三価ホワイト	-	0.45	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	8.5	10	1個
4	[スチール] スチール	4.3	ニッケルメッキ	-	0.45	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	8.5	10	1個
4	[リン青銅] C5191R-H	4.3	ニッケルメッキ	-	0.45	バラ(1個から購入可能)	-	内歯形	8.5	10	1個
4	[リン青銅] C5191R-H	4.3	[なし] 生地	-	0.45	バラ(1個から購入可能)	-	内歯形	8.5	10	1個
5	[スチール] スチール	5.3	[三価クロメート] 三価ホワイト	-	0.6	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	10	10	1個
5	[スチール] スチール	5.3	ニッケルメッキ	-	0.6	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	10	10	1個
5	[リン青銅] C5191R-H	5.3	ニッケルメッキ	-	0.6	バラ(1個から購入可能)	-	内歯形	10	10	1個
6	[スチール] スチール	6.4	[三価クロメート] 三価ホワイト	-	0.6	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	11	10	1個
6	[スチール] スチール	6.4	ニッケルメッキ	-	0.6	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	11	10	1個
6	[リン青銅] C5191R-H	6.4	ニッケルメッキ	-	0.6	バラ(1個から購入可能)	-	内歯形	11	10	1個
6	[リン青銅] C5191R-H	6.4	[なし] 生地	-	0.6	バラ(1個から購入可能)	-	内歯形	11	10	1個
7	[スチール] スチール	7.4	[三価クロメート] 三価ホワイト	-	0.8	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	13	10	1個
8	[スチール] スチール	8.4	[三価クロメート] 三価ホワイト	-	0.8	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	15	10	1個
8	[スチール] スチール	8.4	ニッケルメッキ	-	0.8	箱・パック	[S50C] S50C～S70C	内歯形	15	10	1パック 3000個入り
8	[リン青銅] C5191R-H	8.4	ニッケルメッキ	-	0.8	バラ(1個から購入可能)	-	内歯形	15	10	1個
10	[スチール] スチール	10.5	[三価クロメート] 三価ホワイト	-	0.9	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	18	10	1個
10	[スチール] スチール	10.5	ニッケルメッキ	-	0.9	箱・パック	[S50C] S50C～S70C	内歯形	18	10	1パック 1800個入り
12	[スチール] スチール	12.5	[三価クロメート] 三価ホワイト	-	1	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	21	10	1個
12	[スチール] スチール	12.5	ニッケルメッキ	-	1	箱・パック	[S50C] S50C～S70C	内歯形	21	10	1パック 1000個入り
14	[スチール] スチール	14.5	[三価クロメート] 三価ホワイト	-	1	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	23	10	1個
16	[スチール] スチール	16.5	[三価クロメート] 三価ホワイト	-	1.2	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	26	10	1個
18	[スチール] スチール	19	[三価クロメート] 三価ホワイト	-	1.2	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	29	10	1個
18	[スチール] スチール	19	ニッケルメッキ	-	1.2	箱・パック	[S50C] S50C～S70C	内歯形	29	10	1パック 500個入り
20	[スチール] スチール	21	[三価クロメート] 三価ホワイト	-	1.4	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	32	10	1個
20	[スチール] スチール	21	ニッケルメッキ	-	1.4	箱・パック	[S50C] S50C～S70C	内歯形	32	10	1パック 400個入り
22	[スチール] スチール	23	[三価クロメート] 三価ホワイト	-	1.4	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	35	10	1個
22	[スチール] スチール	23	ニッケルメッキ	-	1.4	箱・パック	[S50C] S50C～S70C	内歯形	35	10	1パック 250個入り
24	[スチール] スチール	25	[三価クロメート] 三価ホワイト	-	1.6	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	38	10	1個
30	[スチール] スチール	31	[三価クロメート] 三価ホワイト	-	1.2	バラ(1個から購入可能)	[S50C] S50C～S70C	内歯形	-	10	1個
-	[スチール] スチール	13	[三価クロメート] 三価ホワイト	1/2	1	バラ(1個から購入可能)	[S50C] S50C～S70C	外歯形	22.5	10	1個
2	[スチール] スチール	2.2	[三価クロメート] 三価ホワイト	-	0.3	箱・パック	[S50C] S50C～S70C	外歯形	4.8	10	1パック 60000個入り
2	[スチール] スチール	2.2	ニッケルメッキ	-	0.3	箱・パック	[S50C] S50C～S70C	外歯形	4.8	10	1パック 60000個入り
2.6	[スチール] スチール	2.8	[三価クロメート] 三価ホワイト	-	0.3	箱・パック	[S50C] S50C～S70C	外歯形	5.8	10	1パック 40000個入り
2.6	[リン青銅] C5191R-H	2.8	ニッケルメッキ	-	0.3	バラ(1個から購入可能)	-	外歯形	5.8	10	1個
3	[スチール] スチール	3.2	[三価クロメート] 三価ホワイト	-	0.45	バラ(1個から購入可能)	[S50C] S50C～S70C	外歯形	6.5	10	1個
3	[スチール] スチール	3.2	ニッケルメッキ	-	0.45	バラ(1個から購入可能)	[S50C] S50C～S70C	外歯形	6.5	10	1個
3	[リン青銅] C5191R-H	3.2	[なし] 生地	-	0.45	バラ(1個から購入可能)	-	外歯形	6.5	10	1個
4	[スチール] スチール	4.3	[三価クロメート] 三価ホワイト	-	0.45	バラ(1個から購入可能)	[S50C] S50C～S70C	外歯形	8.5	10	1個
4	[スチール] スチール	4.3	ニッケルメッキ	-	0.45	バラ(1個から購入可能)	[S50C] S50C～S70C	外歯形	8.5	10	1個
4	[リン青銅] C5191R-H	4.3	ニッケルメッキ	-	0.45	バラ(1個から購入可能)	-	外歯形	8.5	10	1個
4	[リン青銅] C5191R-H	4.3	[なし] 生地	-	0.45	バラ(1個から購入可能)	-	外歯形	8.5	10	1個
5	[スチール] スチール	5.3	[三価クロメート] 三価ホワイト	-	0.6	バラ(1個から購入可能)	[S50C] S50C～S70C	外歯形	10	10	1個
5	[リン青銅] C5191R-H	5.3	ニッケルメッキ	-	0.6	バラ(1個から購入可能)	-	外歯形	10	10	1個
5	[リン青銅] C5191R-H	5.3	[なし] 生地	-	0.6	バラ(1個から購入可能)	-	外歯形	10	10	1個
6	[スチール] スチール	6.4	[三価クロメート] 三価ホワイト	-	0.6	バラ(1個から購入可能)	[S50C] S50C～S70C	外歯形	11	10	1個
6	[スチール] スチール	6.4	ニッケルメッキ	-	0.6	バラ(1個から購入可能)	[S50C] S50C～S70C	外歯形	11	10	1個
6	[リン青銅] C5191R-H	6.4	ニッケルメッキ	-	0.6	バラ(1個から購入可能)	-	外歯形	11	10	1個
6	[リン青銅] C5191R-H	6.4	[なし] 生地	-	0.6	バラ(1個から購入可能)	-	外歯形	11	10	1個
8	[スチール] スチール	8.4	[三価クロメート] 三価ホワイト	-	0.8	バラ(1個から購入可能)	[S50C] S50C～S70C	外歯形	15	10	1個
8	[スチール] スチール	8.4	ニッケルメッキ	-	0.8	バラ(1個から購入可能)	[S50C] S50C～S70C	外歯形	15	10	1個
8	[リン青銅] C5191R-H	8.4	ニッケルメッキ	-	0.8	バラ(1個から購入可能)	-	外歯形	15	10	1個
8	[リン青銅] C5191R-H	8.4	[なし] 生地	-	0.8	バラ(1個から購入可能)	-	外歯形	15	10	1個

通常単価(税別) (税込単価)	通常出荷日

300円 ( 330円 )	1日目
31,624円 ( 34,786円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	1日目
481円 ( 529円 )	1日目
290円 ( 319円 )	1日目
290円 ( 319円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	1日目
300円 ( 330円 )	1日目
300円 ( 330円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
14,191円 ( 15,610円 )	1日目
300円 ( 330円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
14,923円 ( 16,415円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
12,127円 ( 13,340円 )	1日目
300円 ( 330円 )	1日目
300円 ( 330円 )	1日目
300円 ( 330円 )	1日目
19,036円 ( 20,940円 )	1日目
310円 ( 341円 )	在庫品1日目当日出荷可能
20,125円 ( 22,138円 )	1日目
310円 ( 341円 )	1日目
15,109円 ( 16,620円 )	1日目
390円 ( 429円 )	1日目
460円 ( 506円 )	1日目
290円 ( 319円 )	1日目
52,876円 ( 58,164円 )	1日目
84,632円 ( 93,095円 )	1日目
49,017円 ( 53,919円 )	1日目
290円 ( 319円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	1日目
300円 ( 330円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	1日目
300円 ( 330円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	1日目
300円 ( 330円 )	1日目
300円 ( 330円 )	1日目

基本情報
商品情報

基本情報

【用途】
・内歯形：止めネジなどの歯が現れると不都合な箇所などに使用されています
・外歯形：内歯形よりさらに緩み防止を求められる箇所などに使用されています

商品情報

外形図

内歯形の外形図（A）

外歯形の外形図（B）

規格表

呼び	d		D		t		歯数（²）
呼び	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差	内歯形	外歯形
2	2.2	+0.20 0	4.8	0 -0.30	0.30	± 0.025	7	-
（2.5）	2.7		5.7	0 -0.30	0.30	± 0.025	7	-
3	3.2		6.5	0 -0.40	0.45	± 0.035	8	8
（3.5）	3.7		7.5					8
4	4.3		8.5					9
（4.5）	4.8		9.5		0.50			9
5	5.3		10.0		0.60	± 0.04		10
6	6.4	+0.30 0	11.0	0 -0.50	0.60	± 0.04	9	12
（7）	7.4		13.0		0.80	± 0.05
8	8.4		15.0		0.80
10	10.5	+0.40 0	18.0		0.90
11 （7/16）	11.4		19.5	0 -0.60	0.90		10
12	12.5		21.0		1.00	± 0.055
（14）	14.5		23.0		1.00	± 0.055
16	16.5		26.0		1.20	± 0.065	12	14
（18）	19.0	+0.50 0	29.0		1.20	± 0.065
20	21.0		32.0	0 -0.80	1.40	± 0.07
（22）	23.0		35.0		1.40	± 0.07	14	16
24	25.0		38.0		1.60	± 0.08	14	16

材質：S50C～S70C（りん青銅）
硬さ：40～50HRC 又は 392～53HV（銅製）

歯数（²）は推奨値を示したもので、多少増減があってもよい。
備考：1. "呼び"に（）を付けたものは、なるべく用いない。
備考：2. 呼び2.5以下のものは、外歯形には適用しない。

カタログ

商品TOP

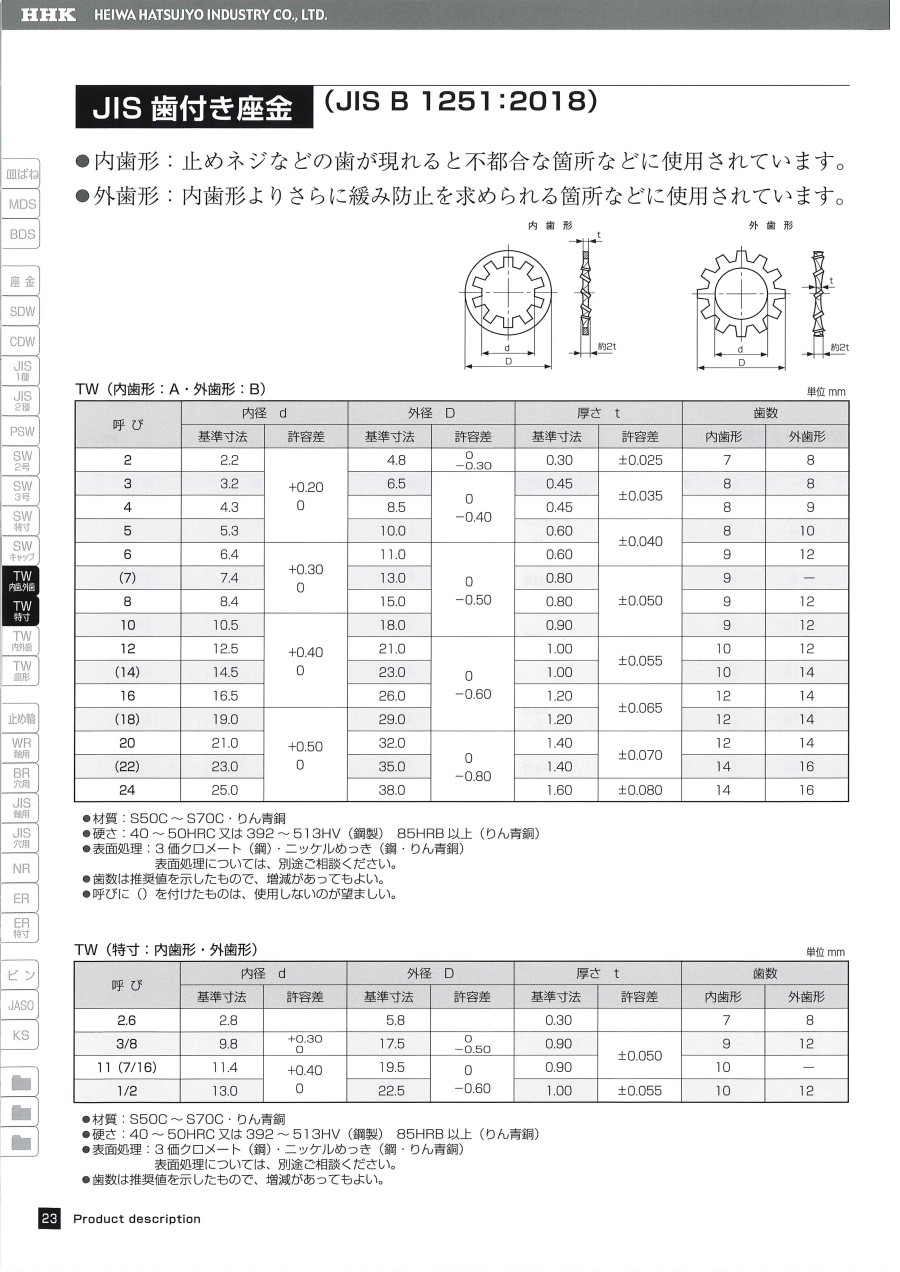

カタログ (見開き版)
