平和発條

皿ばね座金 JIS B 1251 1種（ねじ用軽荷重用）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 91円～304円

税込単価: 100円～334円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【種類（用途）】ばね座金。【種類】ばね座金。【表面処理】（詳細）、テンパーカラ...

種類
ばね座金
材質スチール
S50C～S70C
表面処理(詳細)
テンパーカラー
種類ばね座金
皿ばね座金
荷重種類
1号(軽荷重用)
JIS規格
1種

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が20型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

材質

内径 d

(mm)

表面処理

厚さ t

(mm)

販売単位

材質ステンレス

外径 D

(mm)

RoHS?

最小発注数量

3	[スチール] スチール	3.2	[三価クロメート] 三価クロメート	0.5	バラ(1個から購入可能)	-	7	10	1個
4	[スチール] スチール	4.3	[三価クロメート] 三価クロメート	0.7	バラ(1個から購入可能)	-	9	10	1個
5	[スチール] スチール	5.3	[三価クロメート] 三価クロメート	0.8	バラ(1個から購入可能)	-	10	10	1個
6	[スチール] スチール	6.4	[三価クロメート] 三価クロメート	1	バラ(1個から購入可能)	-	12.5	10	1個
8	[スチール] スチール	8.4	[三価クロメート] 三価クロメート	1.4	バラ(1個から購入可能)	-	17	10	1個
12	[スチール] スチール	13	[三価クロメート] 三価クロメート	2.2	バラ(1個から購入可能)	-	24	10	1個
16	[スチール] スチール	17	[三価クロメート] 三価クロメート	2.8	バラ(1個から購入可能)	-	30	10	1個
20	[スチール] スチール	21	[三価クロメート] 三価クロメート	3.5	バラ(1個から購入可能)	-	37	10	1個
3	[スチール] スチール	3.2	ニッケルメッキ	0.5	バラ(1個から購入可能)	-	7	10	1個
10	[スチール] スチール	10.5	テンパーカラー	1.8	バラ(1個から購入可能)	-	21	10	1個
12	[スチール] スチール	13	テンパーカラー	2.2	バラ(1個から購入可能)	-	24	10	1個
14	[スチール] スチール	15	テンパーカラー	2.5	バラ(1個から購入可能)	-	28	10	1個
24	[スチール] スチール	25	テンパーカラー	4	バラ(1個から購入可能)	-	44	10	1個
3	ステンレス	3.2	テンパーカラー	0.5	バラ(1個から購入可能)	[SUS304] SUS304-CSP	7	10	1個
4	ステンレス	4.3	テンパーカラー	0.7	バラ(1個から購入可能)	[SUS304] SUS304-CSP	9	10	1個
5	ステンレス	5.3	テンパーカラー	0.8	バラ(1個から購入可能)	[SUS304] SUS304-CSP	10	10	1個
6	ステンレス	6.4	テンパーカラー	1	バラ(1個から購入可能)	[SUS304] SUS304-CSP	12.5	10	1個
8	ステンレス	8.4	テンパーカラー	1.4	バラ(1個から購入可能)	[SUS304] SUS304-CSP	17	10	1個
10	ステンレス	10.5	テンパーカラー	1.8	バラ(1個から購入可能)	[SUS304] SUS304-CSP	21	10	1個
12	ステンレス	13	テンパーカラー	2.2	バラ(1個から購入可能)	[SUS304] SUS304-CSP	24	10	1個

通常単価(税別) (税込単価)	通常出荷日

210円 ( 231円 )	1日目
210円 ( 231円 )	1日目
215円 ( 237円 )	1日目
216円 ( 238円 )	在庫品1日目当日出荷可能
229円 ( 252円 )	1日目
91円 ( 100円 )	1日目
174円 ( 191円 )	1日目
304円 ( 334円 )	1日目
208円 ( 229円 )	1日目
229円 ( 252円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	1日目
268円 ( 295円 )	1日目
302円 ( 332円 )	在庫品1日目当日出荷可能
211円 ( 232円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	在庫品1日目当日出荷可能
215円 ( 237円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	1日目
224円 ( 246円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	在庫品1日目当日出荷可能
257円 ( 283円 )	在庫品1日目当日出荷可能

基本情報

【種類（用途）】ばね座金。
【種類】ばね座金。
【表面処理】（詳細）、テンパーカラー。
【種類ばね座金】皿ばね座金。
【荷重種類】1号（軽荷重用）。
【JIS規格】1種。
【材質】スチール、ステンレス。
【表面処理】三価クロメート、クロメート、ニッケルメッキ、テンパーカラー。
【ねじの呼び（M）】3、4、5、6、8、10、12、14、16、18、20、22、24、27、30。
【販売単位】バラ（1個から購入可能）、箱・パック。
【材質】スチール、S50C～S65C。
【材質】ステンレス、SUS304-CSP。
【外径 D（mm）】7、9、10、12.5、17、21。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

外形図

規格表

単位：mm

呼び	内径		外径		軽荷重(1L)
	ｄ		D		厚さ t		基本高さ	試験後の高さ	試験荷重
	基本寸法	許容差	基本寸法	許容差	基本寸法	許容差	Ｈ	H'(最小)	kN
JIS M3-1L	3.2	+0.20 0	7.0	0 -0.25	0.50	±0.035	0.75	0.60	1.03
JIS M4-1L	4.3		9.0		0.70	±0.045	0.95	0.80	1.77
JIS M5-1L	5.3		10.0		0.80	±0.05	1.10	0.90	2.94
JIS M6-1L	6.4	+0.25 0	12.5	0 -0.3	1.00	±0.055	1.35	1.15	4.12
JIS M8-1L	8.4	+0.25 0	17.0	0 -0.3	1.40	±0.07	1.85	1.60	7.45
JIS M10-1L	10.5	+0.30 0	21	0 -0.4	1.80	±0.085	2.30	2.00	11.77
JIS M12-1L	13.0		24		2.20	±0.10	2.70	2.45	17.65
JIS M14-1L	15.0		28		2.50		3.15	2.80	23.54
JIS M16-1L	17.0		30		2.80		3.50	3.10	32.36
JIS M18-1L	19.0	+0.35 0	34	0 -0.5	3.00	±0.11	3.90	3.35	39.23
JIS M20-1L	21.0		37		3.50		4.40	3.85	49.03
JIS M22-1L	23.0		39		3.50		4.70	3.90	61.78
JIS M24-1L	25.0		44		4.00		5.20	4.45	71.59
JIS M27-1L	28.0		50		4.50	±0.14	5.90	5.00	93.16
JIS M30-1L	31.0	+0.40 0	56	0 -0.7	5.00	±0.14	6.60	5.60	117.68

材質:S50C～S70C.SUP10。硬さ:40～48HRCまたは392～484HV（鋼製）。
備考:内径dの基本寸法は、JIS B 1001（ボルト穴径及びざぐり径）の1級と一致する。

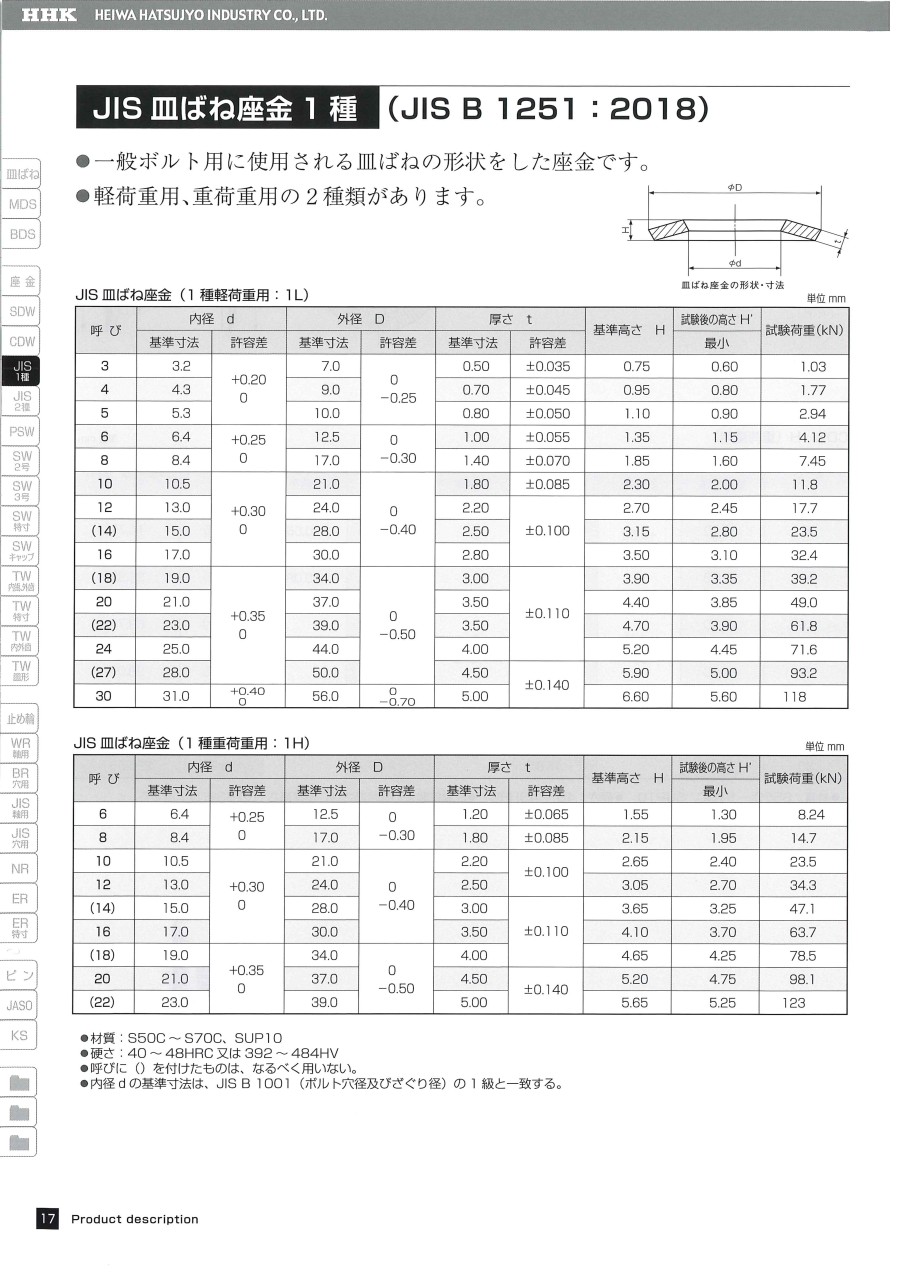

カタログ
