平和発條

ばね座金（スプリングワッシャー）キャップ用 SW【1～8000個入り】

Name: ばね座金（スプリングワッシャー）キャップ用 SW【1～8,000個入り】
Brand: 平和発條
SKU: 221000530340
Rating: 4.7 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 207円～13,394円

税込単価: 228円～14,733円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

平和発條

皿ばね座金 JIS B 1251 2種（キャップ用重荷重用）

通常価格(税別)： 44円 (税込価格：48円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

平和発條

六角穴付ボルト用皿ばね座金（重荷重用）

通常価格(税別)： 146円 (税込価格：161円)

通常出荷日：在庫品1日目

【材質】スチール。【表面処理】テンパーカラー。【内径 d（mm）】5.1、6....

詳細情報を確認する

種類
ばね座金
材質
スチール
表面処理
テンパーカラー
材質スチール
SWRH57A～77B
表面処理(詳細)
テンパーカラー
種類ばね座金
標準

未確定：候補が11型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

内径 d

(mm)

厚さ t

(mm)

販売単位

外径 D

(mm)

RoHS?

最小発注数量

5	5.1	1.4	箱・パック	8.5	10	1パック 8000個入り
6	6.1	1.6	箱・パック	10	10	1パック 5000個入り
8	8.1	2	箱・パック	13	10	1パック 2500個入り
10	10.2	2.5	バラ(1個から購入可能)	16	10	1個
12	12.2	2.5	箱・パック	18	10	1パック 1000個入り
14	14.2	3	箱・パック	21	10	1パック 600個入り
16	16.2	3.2	箱・パック	24	10	1パック 400個入り
20	20.2	4.5	箱・パック	30	10	1パック 200個入り
24	24.5	5	箱・パック	36	10	1パック 150個入り
27	27.5	5.5	箱・パック	40	10	1パック 100個入り
30	30.5	6	箱・パック	44.1	10	1パック 80個入り

通常単価(税別) (税込単価)	通常出荷日

8,640円 ( 9,504円 )	2日目
13,394円 ( 14,733円 )	8日目
6,668円 ( 7,335円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
6,806円 ( 7,487円 )	在庫品1日目当日出荷可能
6,258円 ( 6,884円 )	2日目
5,418円 ( 5,960円 )	在庫品1日目当日出荷可能
5,875円 ( 6,463円 )	2日目
7,659円 ( 8,425円 )	2日目
6,735円 ( 7,409円 )	2日目
6,265円 ( 6,892円 )	2日目

基本情報

【材質】スチール。
【表面処理】テンパーカラー。
【内径 d（mm）】5.1、6.1、8.1、10.2、12.2、14.2、16.2、20.2、24.5、27.5、30.5。
【ねじの呼び（M）】5、6、8、10、12、14、16、20、24、27、30。
【厚さ t（mm）】1.4、1.6、2、2.5、3、3.2、4.5、5、5.5、6。

商品情報

外形図

製品仕様

材質：SWBまたはSWC。
硬さ：40～50HRCまたは392～513HV。

規格表

単位：mm

呼び	内径(d)		外径(D)	断面寸法
呼び	基本寸法	許容差	最大	幅(b)× 厚(t)
3	3.1	+0.3 0	5.5	1.0×1.0
4	4.1		7.0	1.2×1.2
5	5.1		8.5	1.4×1.4
6	6.1	+0.4 0	10.0	1.6×1.6
8	8.1	+0.4 0	13.0	2.0×2.0
10	10.2	+0.5 0	16.0	2.5×2.5
12	12.2		18.0	2.5×2.5
14	14.2		21.0	3.0×3.0
16	16.2	+0.8 0	24.0	3.2×3.2
18	18.2		27.0	3.5×3.5
20	20.2		30.0	4.5×4.5
22	22.5	+1.0 0	33.0	4.5×4.5
24	24.5	+1.0 0	36.0	5.0×5.0
27	27.5	+1.2 0	40.0	5.5×5.5
30	30.5	+1.2 0	44.1	6.0×6.0

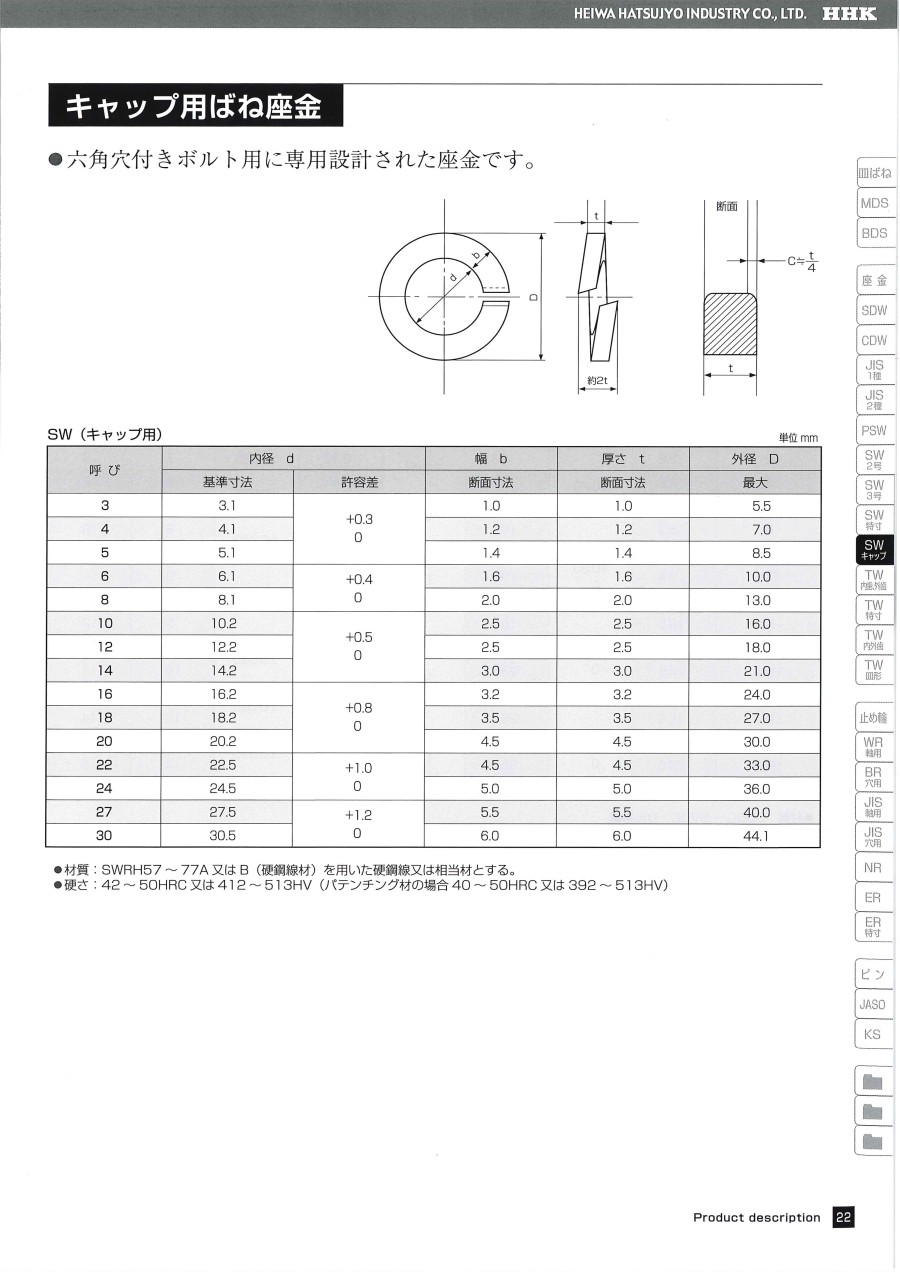

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ばね座金（スプリングワッシャー）キャップ用 SWのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

ザグリ部に使用するキャップ用ばね座金

満足度：5.02021/04/26

ザグリ部に使用するキャップ用ばね座金をさがしていたところ MISUMI-VONAにあったので購入。助かりました。

0人が参考にしています。

ボルト緩み止め

満足度：5.02021/03/05

ボルトの緩み止め用に使用しました。短納期で入手出来たので助かりました。

0人が参考にしています。

金型のプレートを止める際に

満足度：5.02019/07/24

メーカーよりご指定がありましたので購入しました。サイズがコンパクトでしたので、大きさを変えずに留められるところがよかった...もっと読む

0人が参考にしています。

キャップボルトの締め付け

満足度：4.02019/04/27

キャップボルトの頭の径とほぼ同じ大きさなので座繰り穴の中にも使用できる。

0人が参考にしています。
