平和発條

JISばね座金【1～50000個入り】

Name: JISばね座金【1～50,000個入り】
Brand: 平和発條
SKU: 221000530328
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 622円～23,041円

税込単価: 684円～25,345円

通常出荷日：1日目

【種類（用途）】ばね座金標準荷重2号（中荷重用）【材質】スチールステンレス【表面処理】防錆油...

詳細を確認

55.0

よく一緒に見られています

平和発條

六角穴付ボルト用皿ばね座金（重荷重用）

通常価格(税別)： 146円 (税込価格：161円)

通常出荷日：在庫品1日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

材質

内径 d

(mm)

表面処理

ねじの呼び(inch)

厚さ t

(mm)

販売単位

材質スチール

材質ステンレス

表面処理(詳細)

外径 D

(mm)

RoHS?

最小発注数量

-	[スチール] スチール	6.5	テンパーカラー	1/4	1.6	箱・パック	[SWRH] SWRH72	-	テンパーカラー	12.8	10	1パック 3000個入り
-	[スチール] スチール	6.5	[三価クロメート] 三価クロメート	1/4	1.6	箱・パック	[SWRH] SWRH72	-	テンパーカラー	12.8	10	1パック 3000個入り
2	[スチール] スチール	2.1	[三価クロメート] 三価クロメート	-	0.5	箱・パック	[SWRH] SWRH72	-	テンパーカラー	4.4	10	1パック 50000個入り
2.6	[スチール] スチール	2.7	[三価クロメート] 三価クロメート	-	0.6	箱・パック	[SWRH] SWRH72	-	テンパーカラー	5.3	10	1パック 40000個入り
3	[スチール] スチール	3.1	テンパーカラー	-	0.7	箱・パック	[SWRH] SWRH72	-	テンパーカラー	5.9	10	1パック 30000個入り
3	[スチール] スチール	3.1	[三価クロメート] 三価クロメート	-	0.7	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	5.9	10	1パック 30000個入り
3	[スチール] スチール	3.1	ニッケルメッキ	-	0.7	バラ(1個から購入可能)	[SWRH] SWRH72	-	[なし] 防錆油のみ	5.9	10	1個
4	[スチール] スチール	4.1	[なし] 防錆油のみ	-	1	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	7.6	10	1パック 15000個入り
4	[スチール] スチール	4.1	[三価クロメート] 三価クロメート	-	1	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	7.6	10	1パック 15000個入り
4	ステンレス	4.1	テンパーカラー	-	1	箱・パック	-	[SUS304] SUS304-CSP	テンパーカラー	7.6	10	1パック 15000個入り
5	[スチール] スチール	5.1	[なし] 防錆油のみ	-	1.3	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	9.2	10	1パック 8000個入り
5	[スチール] スチール	5.1	[三価クロメート] 三価クロメート	-	1.3	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	9.2	10	1パック 8000個入り
5	ステンレス	5.1	テンパーカラー	-	1.3	箱・パック	-	[SUS304] SUS304-CSP	テンパーカラー	9.2	10	1パック 8000個入り
6	[スチール] スチール	6.1	[三価クロメート] 三価クロメート	-	1.5	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	12.2	10	1パック 3000個入り
6	ステンレス	6.1	テンパーカラー	-	1.5	箱・パック	-	[SUS304] SUS304-CSP	テンパーカラー	12.2	10	1パック 3000個入り
8	[スチール] スチール	8.2	[なし] 防錆油のみ	-	2	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	15.4	10	1パック 1500個入り
8	[スチール] スチール	8.2	[三価クロメート] 三価クロメート	-	2	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	15.4	10	1パック 1500個入り
8	ステンレス	8.2	テンパーカラー	-	2	箱・パック	-	[SUS304] SUS304-CSP	テンパーカラー	15.4	10	1パック 1500個入り
10	[スチール] スチール	10.2	[なし] 防錆油のみ	-	2.5	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	18.4	10	1パック 900個入り
10	[スチール] スチール	10.2	[三価クロメート] 三価クロメート	-	2.5	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	18.4	10	1パック 900個入り
10	ステンレス	10.2	テンパーカラー	-	2.5	箱・パック	-	[SUS304] SUS304-CSP	テンパーカラー	18.4	10	1パック 900個入り
12	[スチール] スチール	12.2	[なし] 防錆油のみ	-	3	箱・パック	[SWRH] SWRH72	-	[なし] 防錆油のみ	21.5	10	1パック 550個入り
12	[スチール] スチール	12.2	[三価クロメート] 三価クロメート	-	3	箱・パック	[SWRH] SWRH72	-	テンパーカラー	21.5	10	1パック 550個入り
12	ステンレス	12.2	テンパーカラー	-	3	箱・パック	-	[SUS304] SUS304-CSP	テンパーカラー	21.5	10	1パック 550個入り
14	[スチール] スチール	14.2	テンパーカラー	-	3.5	箱・パック	[SWRH] SWRH72	-	テンパーカラー	24.5	10	1パック 350個入り
14	[スチール] スチール	14.2	[三価クロメート] 三価クロメート	-	3.5	箱・パック	[SWRH] SWRH72	-	テンパーカラー	24.5	10	1パック 350個入り
16	[スチール] スチール	16.2	テンパーカラー	-	4	箱・パック	[SWRH] SWRH72	-	テンパーカラー	28	10	1パック 250個入り
16	[スチール] スチール	16.2	[三価クロメート] 三価クロメート	-	4	箱・パック	[SWRH] SWRH72	-	テンパーカラー	28	10	1パック 250個入り
16	ステンレス	16.2	テンパーカラー	-	4	箱・パック	-	[SUS304] SUS304-CSP	テンパーカラー	28	10	1パック 250個入り
18	[スチール] スチール	18.2	テンパーカラー	-	4.6	箱・パック	[SWRH] SWRH72	-	テンパーカラー	31	10	1パック 200個入り
18	[スチール] スチール	18.2	[三価クロメート] 三価クロメート	-	4.6	箱・パック	[SWRH] SWRH72	-	テンパーカラー	31	10	1パック 200個入り
20	[スチール] スチール	20.2	テンパーカラー	-	5.1	箱・パック	[SWRH] SWRH72	-	テンパーカラー	33.8	10	1パック 140個入り
20	[スチール] スチール	20.2	[三価クロメート] 三価クロメート	-	5.1	箱・パック	[SWRH] SWRH72	-	テンパーカラー	33.8	10	1パック 140個入り
22	[スチール] スチール	22.5	テンパーカラー	-	5.6	箱・パック	[SWRH] SWRH72	-	テンパーカラー	37.7	10	1パック 100個入り
24	[スチール] スチール	24.5	テンパーカラー	-	5.9	箱・パック	[SWRH] SWRH72	-	テンパーカラー	40.3	10	1パック 80個入り
24	[スチール] スチール	24.5	[三価クロメート] 三価クロメート	-	5.9	箱・パック	[SWRH] SWRH72	-	テンパーカラー	40.3	10	1パック 80個入り

通常単価(税別) (税込単価)	通常出荷日

4,565円 ( 5,022円 )	1日目
5,314円 ( 5,845円 )	1日目
23,041円 ( 25,345円 )	1日目
19,810円 ( 21,791円 )	1日目
10,545円 ( 11,600円 )	1日目
14,858円 ( 16,344円 )	1日目
622円 ( 684円 )	1日目
7,489円 ( 8,238円 )	1日目
8,991円 ( 9,890円 )	1日目
16,660円 ( 18,326円 )	1日目
6,096円 ( 6,706円 )	1日目
7,496円 ( 8,246円 )	1日目
15,875円 ( 17,463円 )	1日目
4,885円 ( 5,374円 )	1日目
11,359円 ( 12,495円 )	1日目
3,169円 ( 3,486円 )	1日目
4,227円 ( 4,650円 )	1日目
9,932円 ( 10,925円 )	1日目
3,189円 ( 3,508円 )	1日目
4,235円 ( 4,659円 )	1日目
10,019円 ( 11,021円 )	1日目
3,076円 ( 3,384円 )	1日目
3,971円 ( 4,368円 )	1日目
9,950円 ( 10,945円 )	1日目
3,096円 ( 3,406円 )	1日目
3,830円 ( 4,213円 )	1日目
3,013円 ( 3,314円 )	1日目
3,869円 ( 4,256円 )	1日目
9,446円 ( 10,391円 )	1日目
3,465円 ( 3,812円 )	1日目
4,619円 ( 5,081円 )	1日目
3,328円 ( 3,661円 )	1日目
4,086円 ( 4,495円 )	1日目
3,337円 ( 3,671円 )	1日目
3,210円 ( 3,531円 )	1日目
4,741円 ( 5,215円 )	1日目

基本情報

【種類（用途）】ばね座金標準荷重2号（中荷重用）
【材質】スチールステンレス
【表面処理】防錆油のみ三価クロメートクロメートニッケルメッキテンパーカラー
【内径 d（mm）】2.1 2.4 2.7 3.1 4.1 5.1 6.1 6.5 8.2 10.2 11.4 12.2 13 14.2 16.2 18.2 20.2 22.5 24.5
【ねじの呼び（M）】2 2.3 2.6 3 4 5 6 8 10 12 14 16 18 20 22 24
【ねじの呼び（inch）】1/4 7/16 1/2
【厚さ t（mm）】0.5 0.6 0.7 1 1.3 1.5 1.6 2 2.5 2.8 3 3.2 3.5 4 4.6 5.1 5.6 5.9

商品情報

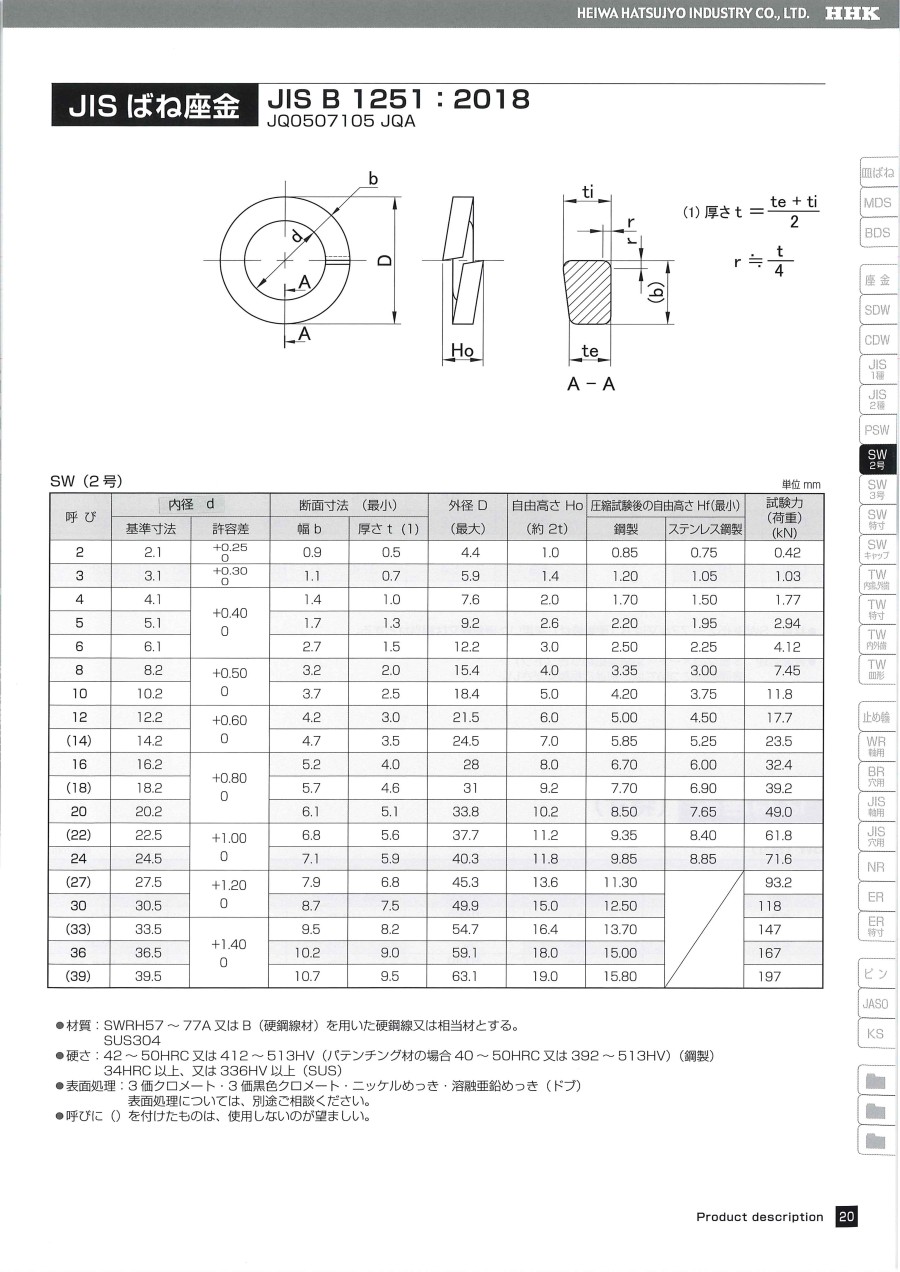

JISばね座金の外形図と寸法

呼び	内径ｄ		断面寸法（最小）		外径Ｄ（最大）		压缩試験後の自由高さ		試験荷重 kN {kgf}
	基準寸法	許容差	2号	3号	2 号	3 号	2 号（最小）	3 号（最小）
	基準寸法	許容差	幅×厚さ（１）ｂ　　ｔ	幅×厚さ（１）ｂ　　ｔ	2 号	3 号	2 号（最小）	3 号（最小）
2	2.1	+0.25 0	0.9×0.5	-	4.4	-	0.85	-	0.42{43}
2.5	2.6	+0.30 0	1.0×0.6	-	5.2	-	1.00	-	0.69{70}
3	3.1		1.1×0.7	-	5.9	-	1.20	-	1.03{105}
(3.5)	3.6		1.2×0.8	-	6.6	-	1.35	-	1.37{140}
4	4.1	+0.40 0	1.4×1.0	-	7.6	-	1.70	-	1.77{180}
(4.5)	4.6		1.5×1.2	-	8.3	-	2.00	-	2.26{230}
5	5.1		1.7×1.3	-	9.2	-	2.20	-	2.94{300}
6	6.1		2.7×1.5	2.7×1.9	12.2	12.2	2.50	3.20	4.12{420}
(7)	7.1		2.8×1.6	2.8×2.0	13.4	13.4	2.70	3.35	5.88{600}
8	8.2	+0.50 0	3.2×2.0	3.3×2.5	15.4	15.6	3.35	4.20	7.45{760}
10	10.2	+0.50 0	3.7×2.5	3.9×3.0	18.4	18.8	4.20	5.00	11.80{1,200}
12	12.2	+0.60 0	4.2×3.0	4.4×3.6	21.5	21.9	5.00	6.00	17.70{1,800}
(14)	14.2	+0.60 0	4.7×3.5	4.8×4.2	24.5	24.7	5.85	7.00	23.50{2,400}
16	16.2	+0.80 0	5.2×4.0	5.3×4.8	28.0	28.2	6.70	8.00	32.40{3,300}
(18)	18.2		5.7×4.6	5.9×5.4	31.0	31.4	7.70	9.00	39.20{4,000}
20	20.2		6.1×5.1	6.4×6.0	33.8	34.4	8.50	10.00	49.00{5,000}
(22)	22.5	+1.00 0	6.8×5.6	7.1×6.8	37.7	38.3	9.35	11.30	61.80{6,300}
24	24.5	+1.00 0	7.1×5.9	7.6×7.2	40.3	41.3	9.85	12.00	71.60{7,300}
(27)	27.5	+1.20 0	7.9×6.8	8.6×8.3	45.3	46.7	11.30	13.80	93.20{9,500}
30	30.5	+1.20 0	8.7×7.5	-	49.9	-	12.50	-	118.00{12,000}
(33)	33.5	+1.40 0	9.5×8.2	-	54.7	-	13.70	-	147.00{15,000}
36	36.5		10.2×9.0	-	59.1	-	15.00	-	167.00{17,000}
(39)	39.5		10.7×9.5	-	63.1	-	15.80	-	197.00{20,000}

単位:mm。
材質:SWBまたはSWC。（SUS304N）
硬さ:42～50HRCまたは412～513HV（バテンチング材の場合、40～50HRCまたは392～513HV）（鋼製）。
34HRC以上または336HV以上（SUS）。
備考:1.呼びに（）を付けたものは、なるべく用いない。2.加工程度並のボルトに頭側に座金を使用する場合には、一段上の呼びのものを用いる。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
