極東製作所

六角穴付きボルト HCSNNFXC【1～400個入り】

Name: 六角穴付きボルト HCSNNFXC【1～400個入り】
Brand: 極東製作所
SKU: 221000530294
Rating: 4.7 (47 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（47件）

通常単価(税別): 60円～14,747円特別価格

税込単価: 66円～16,222円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

極東製作所

ステンレス六角穴付きボルト

4.4

通常価格(税別)： 68円 (税込価格：75円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

極東製作所

メッキ付き六角穴付きボルト

4.8

通常価格(税別)： 118円 (税込価格：130円)

通常出荷日：在庫品1日目

品質に優れたキャップボルトです。主要サイズはバラチャージなしでお得です。【取付...

詳細情報を確認する

材質
SCM435/SCM440
表面処理
黒色酸化被膜
ねじ山種類
メートル並目
取付穴形状
六角穴
基本形状
標準（丸）
追加形状
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。

未確定：候補が506型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

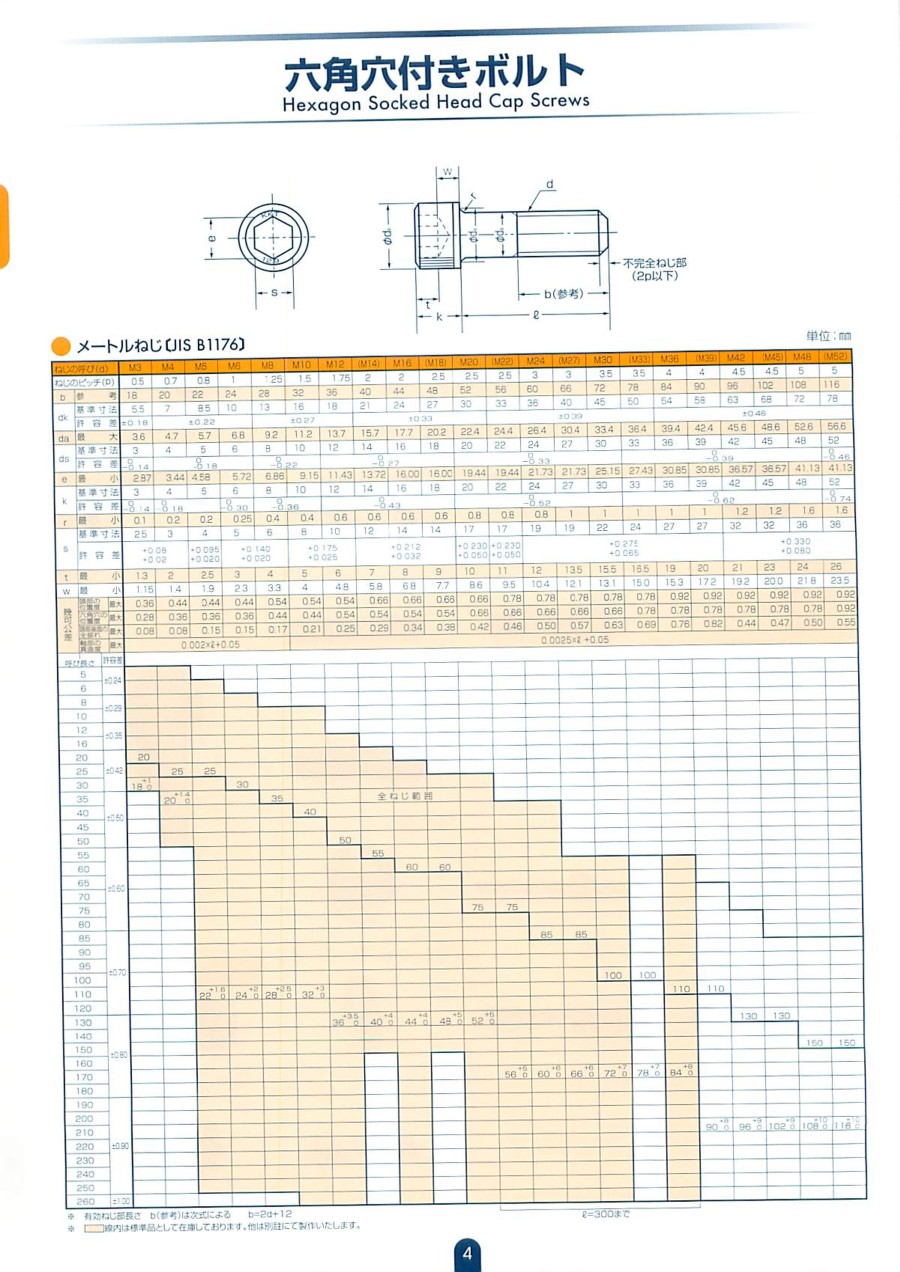

外形図

規格表

メートルねじ（JIS B1176）

ねじの呼び（d）	ねじのピッチ（D）	b	dk		da	ds		e	k		r	s		t	w	幾可公差
		参考	基準寸法	許容差	最大	基準寸法	許容差	最小	基準寸法	許容差	最小	基準寸法	許容差	最小	最小	頭部の位置度	六角穴の位置度	頭部座面の全振れ	軸部の真直度
		参考	基準寸法	許容差	最大	基準寸法	許容差	最小	基準寸法	許容差	最小	基準寸法	許容差	最小	最小	最大	最大	最大	最大
M3	0.5	18	5.5	±0.18	3.6	3	0 -0.14	2.87	3	0 -0.14	0.1	2.5	+0.08 +0.02	1.3	1.15	0.36	0.28	0.08	0.002× l +0.05
M4	0.7	20	7	±0.22	4.7	4	0 -0.18	3.44	4	0 -0.18	0.2	3	+0.08 +0.02	2	1.4	0.44	0.36	0.08
M5	0.8	22	8.5		5.7	5		4.58	5	0 -0.18	0.2	4	+0.095 +0.020	2.5	1.9	0.44	0.36	0.15
M6	1	24	10		6.8	6		5.72	6	0 -0.3	0.25	5	+0.140 +0.020	3	2.3	0.44	0.36	0.15
M8	1.25	28	13	±0.27	9.2	8	0 -0.22	6.86	8	0 -0.36	0.4	6	+0.140 +0.020	4	3.3	0.54	0.44	0.17
M10	1.5	32	16		11.2	10	0 -0.22	9.15	10	0 -0.36	0.4	8	+0.175 +0.025	5	4	0.54	0.44	0.21	0.0025× l +0.05
M12	1.75	36	18		13.7	12	0 -0.27	11.43	12	0 -0.43	0.6	10	+0.175 +0.025	6	4.8	0.54	0.54	0.25
（M14）	2	40	21	±0.33	15.7	14		13.72	14		0.6	12	+0.212 +0.032	7	5.8	0.66	0.54	0.29
M16	2	44	24		17.7	16		16	16		0.6	14		8	6.8	0.66	0.54	0.34
（M18）	2.5	48	27		20.2	18		16	18		0.6	14		9	7.7	0.66	0.54	0.38
M20	2.5	52	30		22.4	20	0 -0.33	19.44	20	0 -0.52	0.8	17	+0.230 +0.050	10	8.6	0.66	0.66	0.42
（M22）	2.5	56	33	±0.39	24.4	22		19.44	22		0.8	17	+0.230 +0.050	11	9.5	0.78	0.66	0.46
M24	3	60	36		26.4	24		21.73	24		0.8	19	+0.275 +0.065	12	10.4	0.78	0.66	0.5
（M27）	3	66	40		30.4	27		21.73	27		1	19		13.5	12.1	0.78	0.66	0.57
M30	3.5	72	45		33.4	30		25.15	30		1	22		15.5	13.1	0.78	0.66	0.63
（M33）	3.5	78	50		36.4	33	0 -0.39	27.43	33	0 -0.62	1	24		16.5	15	0.78	0.78	0.69
M36	4	84	54	±0.46	39.4	36		30.85	36		1	27		19	15.3	0.92	0.78	0.76
（M39）	4	90	58		42.4	39		30.85	39		1	27		20	17.2	0.92	0.78	0.82
M42	4.5	96	63		45.6	42		36.57	42		1.2	32	+0.330 +0.080	21	19.2	0.92	0.78	0.44
（M45）	4.5	102	68		48.6	45		36.57	45		1.2	32		23	20	0.92	0.78	0.47
M48	5	108	72		52.6	48		41.13	48		1.6	36		24	21.8	0.92	0.78	0.5
（M52）	5	116	78		56.6	52	0 -0.46	41.13	52	0 -0.74	1.6	36		26	23.5	0.92	0.92	0.55

ウィットねじ

ねじの呼び（d）	山数	ds		dk		K		S		e	t	r
ねじの呼び（d）	山数	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差	約	最小	約
W 1/4	20	6.35	0 -0.15	10	0 -0.36	6.5	0 -0.36	5	+0.10 +0.03	5.7	3	0.5
W 5/16	18	7.94		13	0 -0.43	8		6	+0.10 +0.03	7	4	0.5
W 3/8	16	9.52		14		10		8	+0.13 +0.04	9.4	5	0.5
W 7/16	14	11.11		16		11	0 -0.43	8		9.4	6	0.8
W 1/2	12	12.7		18		12.5		10		11.7	6.5	0.8
W 5/8	11	15.88		24	0 -0.52	16		14	+0.16 +0.06	16.3	8	0.8
W 3/4	10	19.05	0 -0.2	27		19	0 -0.52	14		16.3	9.5	1.2
W 7/8	9	22.22		30		22		17		19.8	11	1.2
W 1	8	25.4		34	0 -0.62	25		17		19.8	12.5	1.6
（W1 1/8）	7	28.58		42		28		19	+0.20 +0.06	22.1	14	1.6
（W1 1/4）	7	31.75		46		32	0 -0.62	21		24.4	16	1.6
（W1 3/8）	6	34.92		50		35		21		24.4	17	2
（W1 1/2）	6	38.1		53	0 -0.74	38		26		30.2	19	2
（W1 3/4）	5	44.45		60		44		26		30.2	22	2
W2	4.5	50.8	0 -0.3	66		50		32	+0.24 +0.08	37.2	25	2.5

型番リスト

表示件数

...

型番

ねじの呼び(M)

長さL

(mm)

強度区分（スチール）

ピッチ

(mm)

ねじ種類

販売単位

RoHS?

最小発注数量

3	5	12.9	0.5	全ねじ	バラ(1個から購入可能)	-	1個
3	6	12.9	0.5	全ねじ	バラ(1個から購入可能)	-	1個
3	8	12.9	0.5	全ねじ	バラ(1個から購入可能)	-	1個
3	10	12.9	0.5	全ねじ	バラ(1個から購入可能)	-	1個
3	12	12.9	0.5	全ねじ	バラ(1個から購入可能)	-	1個
3	14	12.9	0.5	全ねじ	バラ(1個から購入可能)	-	1個
3	15	12.9	0.5	全ねじ	バラ(1個から購入可能)	-	1個
3	16	12.9	0.5	全ねじ	バラ(1個から購入可能)	-	1個
3	18	12.9	0.5	全ねじ	バラ(1個から購入可能)	-	1個
3	20	12.9	0.5	全ねじ	バラ(1個から購入可能)	-	1個
3	25	12.9	0.5	半ねじ	バラ(1個から購入可能)	-	1個
4	5	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	6	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	8	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	10	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	12	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	14	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	15	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	16	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	18	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	20	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	22	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	25	12.9	0.7	全ねじ	バラ(1個から購入可能)	-	1個
4	28	12.9	0.7	全ねじ	箱・パック	10	1パック 400個入り
4	30	12.9	0.7	半ねじ	バラ(1個から購入可能)	10	1個
4	35	12.9	0.7	半ねじ	バラ(1個から購入可能)	-	1個
4	40	12.9	0.7	半ねじ	バラ(1個から購入可能)	-	1個
4	45	12.9	0.7	半ねじ	バラ(1個から購入可能)	-	1個
4	50	12.9	0.7	半ねじ	バラ(1個から購入可能)	-	1個
5	8	12.9	0.8	全ねじ	バラ(1個から購入可能)	-	1個
5	10	12.9	0.8	全ねじ	バラ(1個から購入可能)	-	1個
5	12	12.9	0.8	全ねじ	バラ(1個から購入可能)	-	1個
5	14	12.9	0.8	全ねじ	バラ(1個から購入可能)	-	1個
5	15	12.9	0.8	全ねじ	バラ(1個から購入可能)	-	1個
5	16	12.9	0.8	全ねじ	バラ(1個から購入可能)	-	1個
5	18	12.9	0.8	全ねじ	バラ(1個から購入可能)	-	1個
5	20	12.9	0.8	全ねじ	バラ(1個から購入可能)	-	1個
5	22	12.9	0.8	全ねじ	バラ(1個から購入可能)	-	1個
5	25	12.9	0.8	全ねじ	バラ(1個から購入可能)	-	1個
5	30	12.9	0.8	半ねじ	バラ(1個から購入可能)	10	1個
5	35	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	40	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	45	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	50	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	55	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	60	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	65	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	70	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	75	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	80	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	85	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	90	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	95	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	100	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	105	12.9	0.8	半ねじ	箱・パック	10	1パック 100個入り
5	110	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	120	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	130	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個
5	135	12.9	0.8	半ねじ	バラ(1個から購入可能)	10	1個
5	140	12.9	0.8	半ねじ	バラ(1個から購入可能)	-	1個

通常単価(税別) (税込単価)	通常出荷日

336円 ( 370円 )	1日目
289円 ( 318円 )	1日目
368円 ( 405円 )	1日目
272円 ( 299円 )	1日目
379円 ( 417円 )	1日目
370円 ( 407円 )	1日目
382円 ( 420円 )	1日目
361円 ( 397円 )	1日目
309円 ( 340円 )	1日目
341円 ( 375円 )	1日目
366円 ( 403円 )	1日目
359円 ( 395円 )	1日目
321円 ( 353円 )	1日目
375円 ( 413円 )	1日目
368円 ( 405円 )	1日目
300円 ( 330円 )	1日目
317円 ( 349円 )	1日目
375円 ( 413円 )	1日目
370円 ( 407円 )	1日目
289円 ( 318円 )	1日目
289円 ( 318円 )	1日目
330円 ( 363円 )	1日目
330円 ( 363円 )	1日目
3,043円 ( 3,347円 )	4日目
351円 ( 386円 )	在庫品1日目当日出荷可能
363円 ( 399円 )	1日目
379円 ( 417円 )	1日目
355円 ( 391円 )	1日目
387円 ( 426円 )	1日目
387円 ( 426円 )	1日目
293円 ( 322円 )	1日目
381円 ( 419円 )	1日目
353円 ( 388円 )	1日目
349円 ( 384円 )	1日目
317円 ( 349円 )	1日目
314円 ( 345円 )	1日目
389円 ( 428円 )	1日目
339円 ( 373円 )	1日目
339円 ( 373円 )	1日目
392円 ( 431円 )	在庫品1日目当日出荷可能
356円 ( 392円 )	1日目
356円 ( 392円 )	1日目
359円 ( 395円 )	1日目
365円 ( 402円 )	1日目
382円 ( 420円 )	1日目
397円 ( 437円 )	1日目
411円 ( 452円 )	1日目
416円 ( 458円 )	1日目
423円 ( 465円 )	1日目
426円 ( 469円 )	1日目
453円 ( 498円 )	1日目
338円 ( 372円 )	1日目
372円 ( 409円 )	1日目
372円 ( 409円 )	1日目
11,760円10,584円 ( 11,642円 )	1日目
383円 ( 421円 )	1日目
487円 ( 536円 )	1日目
506円 ( 557円 )	1日目
521円 ( 573円 )	3日目
546円 ( 601円 )	1日目

...

基本情報

基本情報

品質に優れたキャップボルトです。主要サイズはバラチャージなしでお得です。
【取付穴形状】六角穴。
【基本形状】標準（丸）。
【材質】SCM435/SCM440。
【表面処理】黒色酸化被膜。
【ねじ山種類】メートル並目。
【追加形状】標準。
【用途】標準。
【ねじの呼び（M）】2.5、3、4、5、6、8、10、12、14、16、18、20、22、24、27、30、36。
【ピッチ（mm）】0.45、0.5、0.7、0.8、1、1.25、1.5、1.75、2、2.5、3、3.5、4。
【強度区分（スチール）】10.9、12.9。
【ねじ種類】全ねじ、半ねじ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。

カタログ

カタログ (見開き版)

一部カタログに掲載されていても取扱いのないサイズがございますのでご注意ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
