テラピンコネクター マイクロカップリングソケットチューブ用
- 通常単価(税別)
- 2,499円～2,603円
- 税込単価
- 2,749円～2,863円
【特長】・超小型ミニチュア継手。 超小型ボディー（＊SPチューブ専用です）。・...
詳細情報を確認する- 接続種類
- チューブ⇔チューブ 同径接続
- チューブ・チューブ 接続形状
- マイクロカップリングソケットチューブ用
- 表面処理
- なし
未確定：候補が2型番あります。
商品情報

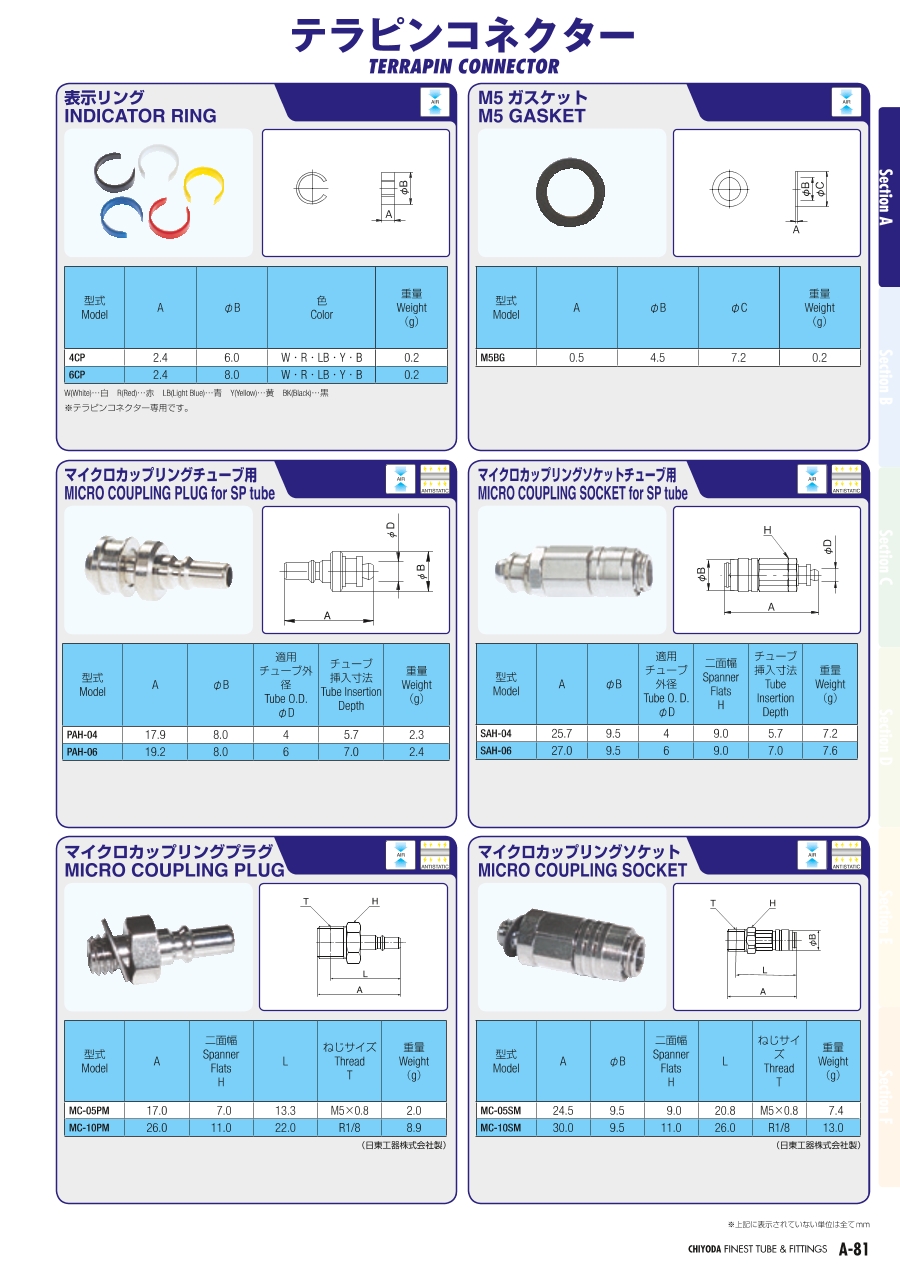

外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～+60℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | SP（ソフトポリウレタンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
規格表
| 型番 | A | φB | 適用チューブ外径 φD | 二面幅 H | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|
| SAH-04 | 25.7 | 9.5 | 4 | 9.0 | 5.7 | 7.2 |
| SAH-06 | 27.0 | 9.5 | 6 | 9.0 | 7.0 | 7.6 |
詳細情報
基本情報
【特長】
・超小型ミニチュア継手。
超小型ボディー（＊SPチューブ専用です）。
・簡単接続。
SPチューブを挿入し、ロックリングを引っ張るだけでチューブ簡単接続。
・別売の表示リング装着可能。
表示リング装着により、装置間の配管識別が容易。
・ネジ部シール加工（Rネジ）。
ネジ部シール加工が施されているため、そのまま配管可能。
・ネジ上部の自在性。
ユニバーサルタイプはボディーとネジ部は、回転可能。
＊ロータリータイプではございません。
