タッチコネクター FUJI スピードコントローラβ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 923円～2,614円
- 税込単価
- 1,015円～2,875円
金属タイプと樹脂タイプが選べるワンタッチ継手。【特長】・回転ロックリングを採用...
詳細情報を確認する- 本体形状
- ユニバーサル
- 接続部の種類
- おねじ+ワンタッチ継手
- ねじ部材質
- C3604（黄銅）
- ツマミの種類
- マイナスドライバ溝付
- ロックナットの種類
- 二面取り
- 使用温度範囲 (℃)
- -5::60
- 使用圧力範囲 (MPa)
- 0.05::0.7
- 最高使用圧力 (MPa)
- 0.7
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が48型番あります。
商品情報
外形図
金属
樹脂
製品仕様
金属
樹脂
タッチコネクターFUJI スピードコントローラ共通の仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃ |
| 使用圧力範囲 | +0.05MPa～+0.7MPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 金属部 樹脂部 | C3604（黄銅） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ニードル弁 | C3604（黄銅） |
| （4） | ロックリング | リン青銅 |
| （5） | パッキン | ニトリルゴム |
| （6） | Oリング | ニトリルゴム |
制御方向
メーターアウトタイプ
メーターインタイプ

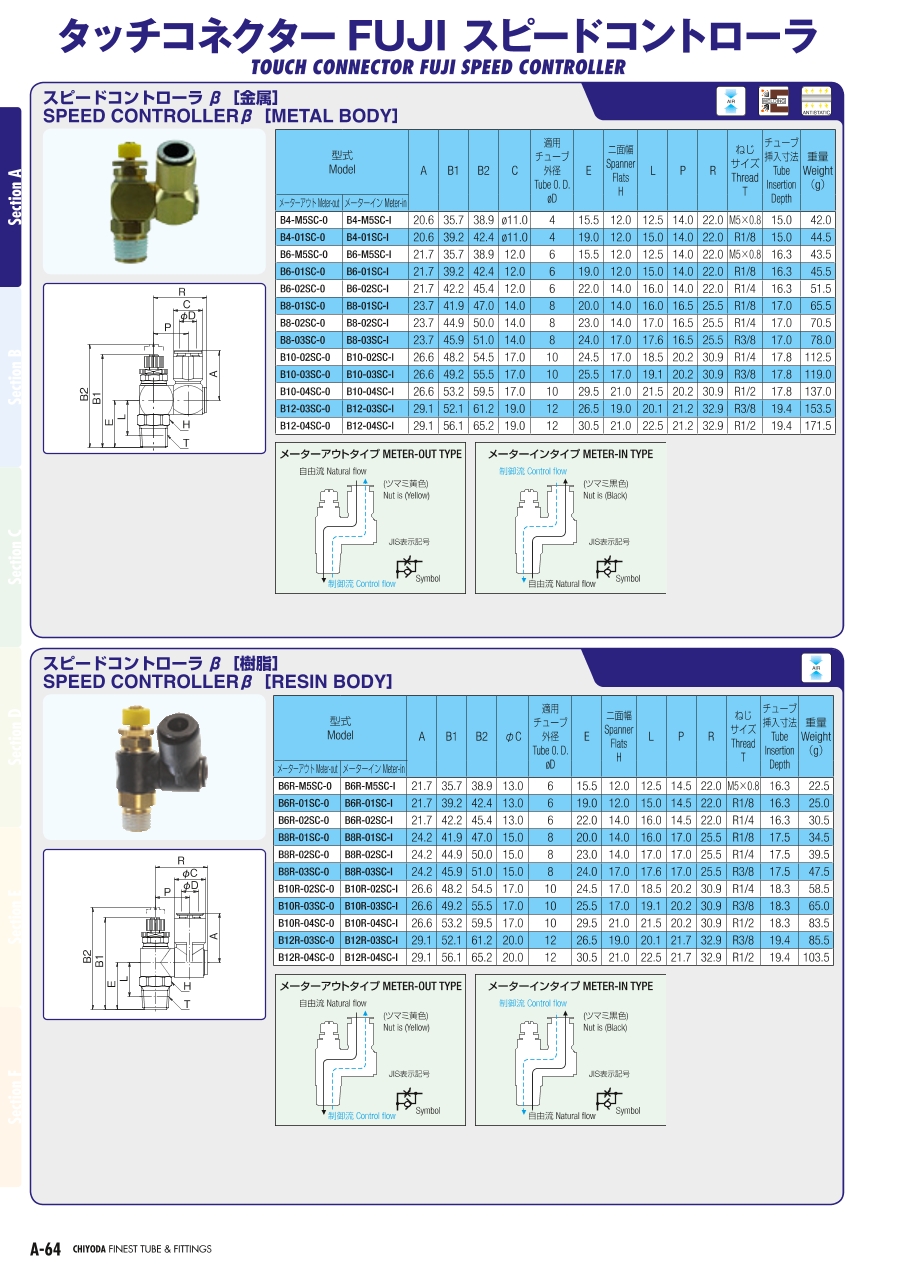

規格表
金属
| 型番 | A | B1 | B2 | C | 適用チューブ外径 φD | E | 二面幅 H | L | P | R | ねじサイズ T | チューブ 挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| メーターアウト | メーターイン | |||||||||||||
| B4-M5SC-0 | B4-M5SC-I | 20.6 | 35.7 | 38.9 | φ11.0 | 4 | 15.5 | 12.0 | 12.5 | 14.0 | 22.0 | M5×0.8 | 15.0 | 42.0 |
| B4-01SC-0 | B4-01SC-I | 20.6 | 39.2 | 42.4 | φ11.0 | 4 | 19.0 | 12.0 | 15.0 | 14.0 | 22.0 | R1/8 | 15.0 | 44.5 |
| B6-M5SC-0 | B6-M5SC-I | 21.7 | 35.7 | 38.9 | 12.0 | 6 | 15.5 | 12.0 | 12.5 | 14.0 | 22.0 | M5×0.8 | 16.3 | 43.5 |
| B6-01SC-0 | B6-01SC-I | 21.7 | 39.2 | 42.4 | 12.0 | 6 | 19.0 | 12.0 | 15.0 | 14.0 | 22.0 | R1/8 | 16.3 | 45.5 |
| B6-02SC-0 | B6-02SC-I | 21.7 | 42.2 | 45.4 | 12.0 | 6 | 22.0 | 14.0 | 16.0 | 14.0 | 22.0 | R1/4 | 16.3 | 51.5 |
| B8-01SC-0 | B8-01SC-I | 23.7 | 41.9 | 47.0 | 14.0 | 8 | 20.0 | 14.0 | 16.0 | 16.5 | 25.5 | R1/8 | 17.0 | 65.5 |
| B8-02SC-0 | B8-02SC-I | 23.7 | 44.9 | 50.0 | 14.0 | 8 | 23.0 | 14.0 | 17.0 | 16.5 | 25.5 | R1/4 | 17.0 | 70.5 |
| B8-03SC-0 | B8-03SC-I | 23.7 | 45.9 | 51.0 | 14.0 | 8 | 24.0 | 17.0 | 17.6 | 16.5 | 25.5 | R3/8 | 17.0 | 78.5 |
| B10-02SC-0 | B10-02SC-I | 26.6 | 48.2 | 54.5 | 17.0 | 10 | 24.5 | 17.0 | 18.5 | 20.2 | 30.9 | R1/4 | 17.8 | 112.5 |
| B10-03SC-0 | B10-03SC-I | 26.6 | 49.2 | 55.5 | 17.0 | 10 | 25.5 | 17.0 | 19.1 | 20.2 | 30.9 | R3/8 | 17.8 | 119.0 |
| B10-04SC-0 | B10-04SC-I | 26.6 | 53.2 | 59.5 | 17.0 | 10 | 29.5 | 21.0 | 21.5 | 20.2 | 30.9 | R1/2 | 17.8 | 137.0 |
| B12-03SC-0 | B12-03SC-I | 29.1 | 52.1 | 61.2 | 19.0 | 12 | 26.5 | 19.0 | 20.1 | 21.2 | 32.9 | R3/8 | 19.4 | 153.5 |
| B12-04SC-0 | B12-04SC-I | 29.1 | 56.1 | 65.2 | 19.0 | 12 | 30.5 | 21.0 | 22.5 | 21.2 | 32.9 | R1/2 | 19.4 | 171.5 |
樹脂
| 型番 | A | B1 | B2 | φC | 適用チューブ外径 φD | E | 二面幅 H | L | P | R | ねじサイズ T | チューブ 挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| メーターアウト | メーターイン | |||||||||||||
| B6R-M5SC-0 | B6R-M5SC-I | 21.7 | 35.7 | 38.9 | 13.0 | 6 | 15.5 | 12.0 | 12.5 | 14.5 | 22.0 | M5×0.8 | 16.3 | 22.5 |
| B6R-01SC-0 | B6R-01SC-I | 21.7 | 39.2 | 42.4 | 13.0 | 6 | 19.0 | 12.0 | 15.0 | 14.5 | 22.0 | R1/8 | 16.3 | 25.0 |
| B6R-02SC-0 | B6R-02SC-I | 21.7 | 42.2 | 45.4 | 13.0 | 6 | 22.0 | 14.0 | 16.0 | 14.5 | 22.0 | R1/4 | 16.3 | 30.5 |
| B8R-01SC-0 | B8R-01SC-I | 24.2 | 41.9 | 47.0 | 15.0 | 8 | 20.0 | 14.0 | 16.0 | 17.0 | 25.5 | R1/8 | 17.5 | 34.5 |
| B8R-02SC-0 | B8R-02SC-I | 24.2 | 44.9 | 50.0 | 15.0 | 8 | 23.0 | 14.0 | 17.0 | 17.0 | 25.5 | R1/4 | 17.5 | 39.5 |
| B8R-03SC-0 | B8R-03SC-I | 24.2 | 45.9 | 51.0 | 15.0 | 8 | 24.0 | 17.0 | 17.6 | 17.0 | 25.5 | R3/8 | 17.5 | 47.5 |
| B10R-02SC-0 | B10R-02SC-I | 26.6 | 48.2 | 54.5 | 17.0 | 10 | 24.5 | 17.0 | 18.5 | 20.2 | 30.9 | R1/4 | 18.3 | 58.5 |
| B10R-03SC-0 | B10R-03SC-I | 26.6 | 49.2 | 55.5 | 17.0 | 10 | 25.5 | 17.0 | 19.1 | 20.2 | 30.9 | R3/8 | 18.3 | 65.0 |
| B10R-04SC-0 | B10R-04SC-I | 26.6 | 53.2 | 59.5 | 17.0 | 10 | 29.5 | 21.0 | 21.5 | 20.2 | 30.9 | R1/2 | 18.3 | 83.5 |
| B12R-03SC-0 | B12R-03SC-I | 29.1 | 52.1 | 61.2 | 20.0 | 12 | 26.5 | 19.0 | 20.1 | 21.7 | 32.9 | R3/8 | 19.4 | 85.5 |
| B12R-04SC-0 | B12R-04SC-I | 29.1 | 56.1 | 65.2 | 20.0 | 12 | 30.5 | 21.0 | 22.5 | 21.7 | 32.9 | R1/2 | 19.4 | 103.5 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,343円 ( 1,477円 ) | 6日目 |
1,385円 ( 1,524円 ) | 4日目 |
1,343円 ( 1,477円 ) | 6日目 |
1,343円 ( 1,477円 ) | 4日目 |
1,385円 ( 1,524円 ) | 6日目 |
1,369円 ( 1,506円 ) | 在庫品1日目当日出荷可能 |
1,385円 ( 1,524円 ) | 6日目 |
1,438円 ( 1,582円 ) | 4日目 |
1,343円 ( 1,477円 ) | 6日目 |
1,314円 ( 1,445円 ) | 4日目 |
1,089円 ( 1,198円 ) | 4日目 |
1,179円 ( 1,297円 ) | 在庫品1日目当日出荷可能 |
1,044円 ( 1,148円 ) | 4日目 |
1,101円 ( 1,211円 ) | 6日目 |
1,046円 ( 1,151円 ) | 6日目 |
1,147円 ( 1,262円 ) | 在庫品1日目当日出荷可能 |
1,526円 ( 1,679円 ) | 6日目 |
1,567円 ( 1,724円 ) | 4日目 |
1,526円 ( 1,679円 ) | 6日目 |
1,567円 ( 1,724円 ) | 在庫品1日目当日出荷可能 |
1,526円 ( 1,679円 ) | 6日目 |
1,526円 ( 1,679円 ) | 4日目 |
1,162円 ( 1,278円 ) | 6日目 |
1,162円 ( 1,278円 ) | 4日目 |
1,262円 ( 1,388円 ) | 4日目 |
923円 ( 1,015円 ) | 6日目 |
1,307円 ( 1,438円 ) | 6日目 |
2,614円 ( 2,875円 ) | 6日目 |
1,932円 ( 2,125円 ) | 6日目 |
1,966円 ( 2,163円 ) | 在庫品1日目当日出荷可能 |
1,956円 ( 2,152円 ) | 8日目 |
1,956円 ( 2,152円 ) | 4日目 |
1,915円 ( 2,107円 ) | 6日目 |
1,573円 ( 1,730円 ) | 4日目 |
1,464円 ( 1,610円 ) | 4日目 |
1,464円 ( 1,610円 ) | 6日目 |
1,464円 ( 1,610円 ) | 6日目 |
1,442円 ( 1,586円 ) | 6日目 |
1,569円 ( 1,726円 ) | 6日目 |
1,569円 ( 1,726円 ) | 4日目 |
2,108円 ( 2,319円 ) | 6日目 |
2,146円 ( 2,361円 ) | 4日目 |
2,108円 ( 2,319円 ) | 6日目 |
1,783円 ( 1,961円 ) | 4日目 |
1,584円 ( 1,742円 ) | 6日目 |
1,608円 ( 1,769円 ) | 6日目 |
1,623円 ( 1,785円 ) | 6日目 |
1,623円 ( 1,785円 ) | 6日目 |
詳細情報
基本情報
金属タイプと樹脂タイプが選べるワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・オネジ部にはシール加工済み。
【用途】
・機械裏や天井配管など交換頻度の少ない箇所に。
・樹脂ボディでは破損してしまう箇所などに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
