ノーバルブタイプNSP型プラグNPH型

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 447円～18,295円特別価格

税込単価: 492円～20,125円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：在庫品1日目

中低圧用両路開放式カップリングのノーバルブタイプNSP型プラグNPH型。【特...

種類
標準
プラグ（おす）/ソケット（めす）
プラグ(オス)
接続部の種類
ホース接続用
使用流体
水 / 空気 / 水蒸気 / 油 / 粉体
バルブ構造
両路開放型
シール材質
なし

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ノーバルブタイプNSP型プラグNPH型の仕様

（単位：mm）

ノーバルブタイプNSP型プラグNPH型の寸法図

製品形式	寸法（mm）						質量（g）
製品形式	L	A	D	d	E	C	SUS	真鍮
1NPH	41	15.5	11	3	20	6.5	12	13
2NPH	53	18	14	5	29	8	21	24
3NPH	60	21.5	18	7	30	11	40	44
4NPH	66	24	22	10	35	15	69	74
6NPH	79	28	28	15	43	21	126	134
8NPH	98	36.5	40	19	50	27	319	341
10NPH	120	39	48	26	70	34.5	490	523
12NPH	132	45	55	32	75	41	678	728
16NPH	142	51	70	40	80	54	1,331	1,446

最小断面積（mm²）

製品形式	最小断面積
1NPH	7
2NPH	20
3NPH	38
4NPH	79
6NPH	177
8NPH	284
10NPH	531
12NPH	804
16NPH	1,257

型番リスト

表示件数

型番

本体材質

使用圧力範囲

(MPa)

最小断面積

(m㎡)

ホース接続外径寸法 C

(mm)

RoHS?

最小発注数量

[銅合金] 真鍮	０～4.9	7	6.5	-	1個
[ステンレス] SUS304	０～4.9	7	6.5	-	1個
[ステンレス] SUS304	０～4.9	20	8	10	1個
[銅合金] 真鍮	０～4.9	20	8	10	1個
[銅合金] 真鍮	０～4.9	38	11	-	1個
[ステンレス] SUS304	０～4.9	38	11	-	1個
[銅合金] 真鍮	０～4.9	79	15	-	1個
[ステンレス] SUS304	０～4.9	79	15	-	1個
[銅合金] 真鍮	０～2.9	177	21	-	1個
[ステンレス] SUS304	０～2.9	177	21	-	1個
[銅合金] 真鍮	０～2.9	284	27	-	1個
[ステンレス] SUS304	０～2.9	284	27	-	1個
[ステンレス] SUS304	０～2.0	531	34.5	10	1個
[銅合金] 真鍮	０～2.0	531	34.5	10	1個
[ステンレス] SUS304	０～2.0	804	41	10	1個
[銅合金] 真鍮	０～2.0	804	41	10	1個
[ステンレス] SUS304	０～1.5	1257	54	10	1個
[銅合金] 真鍮	０～1.5	1257	54	10	1個

通常単価(税別) (税込単価)	通常出荷日

447円 ( 492円 )	在庫品1日目当日出荷可能
1,044円 ( 1,148円 )	在庫品1日目当日出荷可能
1,386円 ( 1,525円 )	2日目
648円 ( 713円 )	2日目
694円 ( 763円 )	在庫品1日目当日出荷可能
1,413円 ( 1,554円 )	在庫品1日目当日出荷可能
1,441円 ( 1,585円 )	在庫品1日目当日出荷可能
2,385円 ( 2,624円 )	在庫品1日目当日出荷可能
2,039円 ( 2,243円 )	在庫品1日目当日出荷可能
3,932円 ( 4,325円 )	在庫品1日目当日出荷可能
3,347円 ( 3,682円 )	6日目
6,821円6,275円 ( 6,903円 )	6日目
7,766円 ( 8,543円 )	2日目
4,640円 ( 5,104円 )	2日目
13,899円12,509円 ( 13,760円 )	2日目
6,294円 ( 6,923円 )	2日目
18,295円 ( 20,125円 )	2日目
10,487円 ( 11,536円 )	2日目

詳細情報

基本情報

基本情報

中低圧用両路開放式カップリングのノーバルブタイプNSP型プラグNPH型。
【特長】
・ソケット、プラグ共にバルブ機構を持たない両路開放式カップリング。
・圧力損失が極めて少ないため、大流量が必要時に最適。
・流体はソケット側／プラグ側のどちらからでも流せる仕様。
【用途】
・金型冷却回路、ガス配管、油圧機器、食品加工装置などに最適。

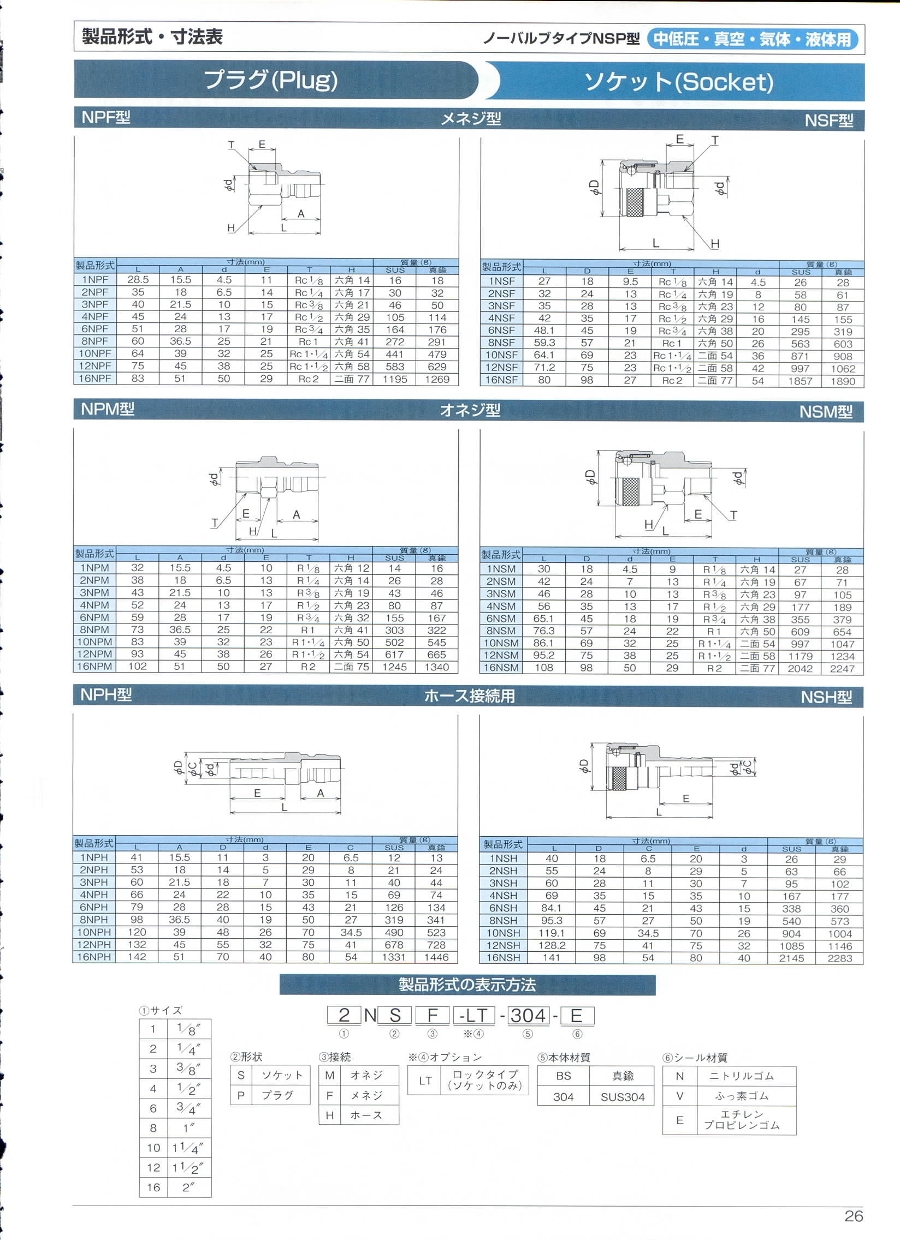

カタログ

カタログ (見開き版)

商品担当おすすめ

ニューマシン
ノーバルブタイプNSP型プラグNPM型
中低圧用両路開放式カップリングのノーバルブタイプNSP型プラグNPM型です。ソケット、プラグ共にバルブ機構を持たない両路開放式カップリングです。
ニューマシン
ノーバルブタイプNSP型プラグNPF型
中低圧用両路開放式カップリングのノーバルブタイプ、プラグNPF型です。ソケット、プラグ共にバルブ機構を持たない両路開放式カップリングで、オネジ型（M）、メネジ型（F）、ホースニップル型（H）を用意しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ノーバルブタイプNSP型プラグNPH型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q日東工器（株）製品と同等で互換性ありますか？

日東工器ーTSPタイプと同等、互換性があります。
