深溝玉軸受 インチシリーズ
- 通常単価(税別)
- 195円～417円
- 税込単価
- 215円～459円
通常出荷日：在庫品1日目～8日目一部当日出荷可能
小径薄肉タイプの為、コンパクト化・軽量化設計が容易なベアリング。【特長】・小径の規格ベアリング。・in...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ベアリングが広げる、無限の可能性を追求

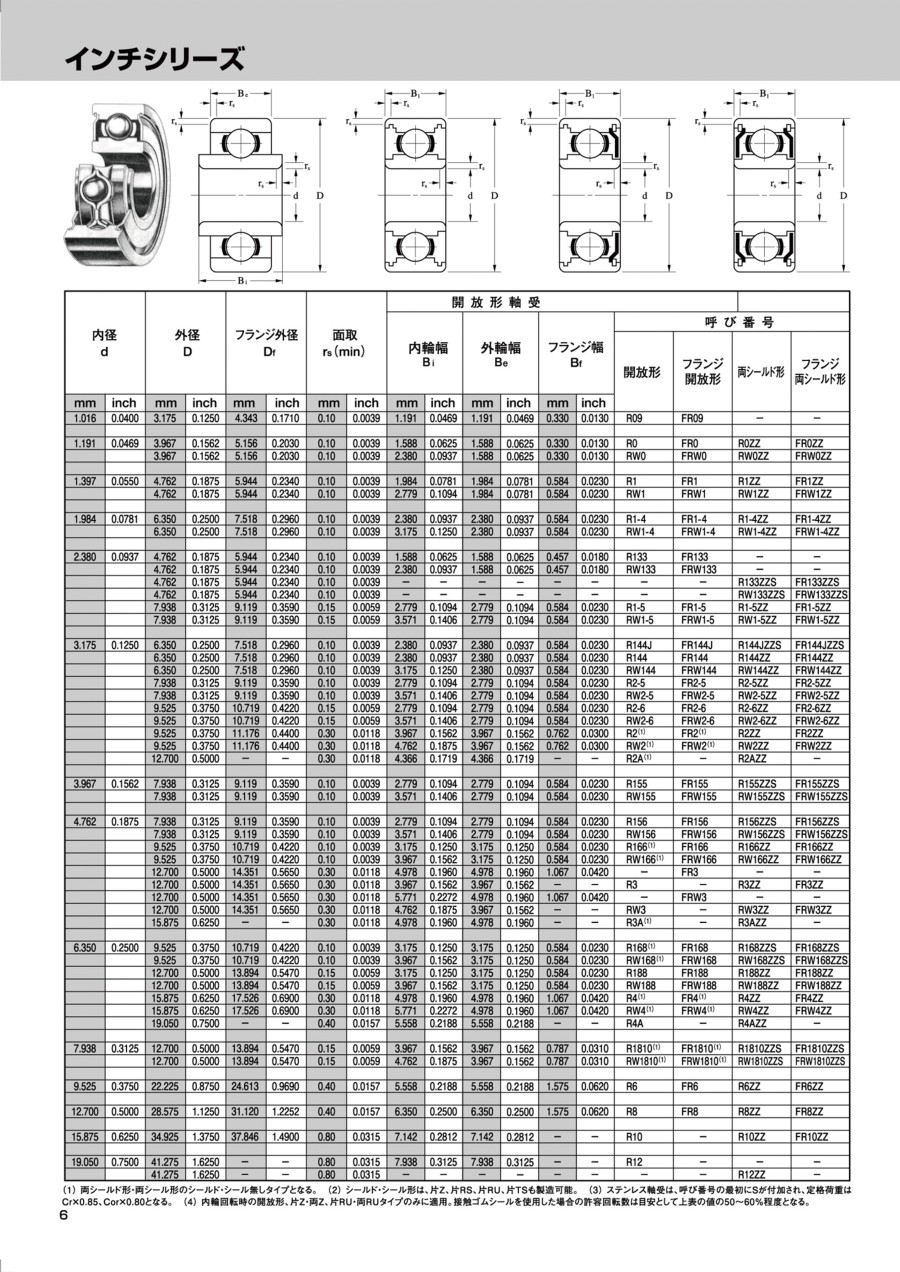

インチシリーズ1
インチシリーズ2
| 内径 d | 外径 D | フランジ外径 Df | 面取 rs(min) | 開放形軸受 | シールド・シール形軸受 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅 B | フランジ幅 Bf | 呼び番号 | ||||||||||
| 開放形 | フランジ 開放形 | 両シールド形 | フランジ 両シールド形 | 両シール形 | ||||||||
| mm | mm | mm | mm | mm | mm | 2RS | 2RU | TTS | ||||
| 3.175 | 9.525 | 10.719 | 0.15 | 2.779 | 0.584 | R2-6* | FR2-6* | R2-6ZZ* | FR2-6ZZ* | - | - | TTS |
| 9.525 | 11.176 | 0.30 | 3.967 | 0.762 | R2* | FR2* | R2ZZ* | FR2ZZ* | 2RS | 2RU | TTS | |
| 4.762 | 12.700 | 14.351 | 0.30 | 3.967 | - | R3* | - | R3ZZ* | FR3ZZ* | 2RS | 2RU | TTS |
| 6.350 | 15.875 | 17.526 | 0.30 | 4.978 | 1.067 | R4* | FR4* | R4ZZ* | FR4ZZ* | 2RS | 2RU | TTS |
| 19.050 | - | 0.40 | 5.558 | - | R4A | - | R4AZZ | - | 2RS | 2RU | TTS | |
| 9.525 | 22.225 | 24.613 | 0.40 | 5.558 | 1.575 | R6 | FR6* | R6ZZ | FR6ZZ* | 2RS | 2RU | TTS |
| 12.700 | 28.575 | 31.120 | 0.40 | 6.350 | 1.575 | R8 | FR8* | R8ZZ | FR8ZZ* | 2RS | 2RU | TTS |
| 15.875 | 34.925 | 37.846 | 0.80 | 7.142 | - | R10 | - | R10ZZ | FR10ZZ | 2RS | 2RU | - |
| 基本定格荷重 | 許容回転数 | 保持器 形式 | ボール | 重量(参考) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅 B1 | フランジ幅 Bf1 | 動定格 Cr | 静定格 Cor | グリース | オイル | 個数 | 直径 | 開放形 | フランジ 開放形 | 密封形 | フランジ 密封形 | |
| mm | mm | (N) | ×1000rpm | 個 | mm | g | ||||||
| 3.571 | 0.787 | 641 | 226 | 63 | 75 | J | 7 | 1.588 | 0.95 | 1.03 | 1.15 | 1.26 |
| 3.967 | 0.762 | 633 | 218 | 66 | 78 | J | 7 | 1.588 | 1.32 | 1.49 | 1.39 | 1.56 |
| 4.978 | 1.067 | 1300 | 485 | 51 | 60 | J | 7 | 2.381 | 2.41 | - | 2.61 | 2.91 |
| 4.978 | 1.067 | 1480 | 617 | 42 | 50 | J | 8 | 2.381 | 3.87 | 4.26 | 4.19 | 4.58 |
| 7.142 | - | 2340 | 889 | 38 | 45 | J | 6 | 3.500 | 7.43 | - | 8.96 | - |
| 7.142 | 1.575 | 3330 | 1410 | 31 | 37 | J | 7 | 3.969 | 8.74 | 9.85 | 10.7 | 11.8 |
| 7.938 | 1.575 | 5110 | 2390 | 25 | 30 | J | 8 | 4.762 | 17.2 | 18.7 | 20.5 | 21.8 |
| 8.733 | 1.745 | 6000 | 3270 | 20 | 24 | RJ | 10 | 4.762 | 29.8 | - | 35.8 | 38.5 |
- ステンレス軸受は、呼び番号の最初にS記号が付加される。
詳細情報
基本情報
小径薄肉タイプの為、コンパクト化・軽量化設計が容易なベアリング。
【特長】
・小径の規格ベアリング。
・inch基準寸法製品。
・豊富なバリエーションが強み。
【用途】
・機械部品（ファンモーター・エンコーダー・ステッピングモーター・ATM他）に最適。
・釣竿のリールやスロットパチンコなどのホビー関連に至るさまざまな回転部分に最適。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
カタログ
商品担当おすすめ
深溝玉軸受 インチシリーズのレビュー
模型用エンジンに使用
5
5.02020/05/26
OS MAX46VFのクランクベアリング（前）がこのサイズなのでこちらのR6ZZを購入しました
ちなみに46VFのクラン...もっと読む
4人が参考にしています。
小型モーターのベアリング交換
5
5.02020/10/08
小型モーターのベアリングでインチ規格が存在する事を知り、なかかなかないので、調べて居たら、モノタロウにもありましたが、断...もっと読む
1人が参考にしています。
ワーク搬送用部品の一部として
5
5.02020/02/23
ワーク搬送用部品の一部として、ワークが大型なのに、装置のコンパクト化が必要で選びました。使い勝手はふつうです
1人が参考にしています。
トリマービットのベアリングとして
5
5.02019/02/21
ストレートガイドビットのベアリングが焼き付いたので耐久性の良いものを探していました。
お値段も手頃で送料も無料！すぐに届...もっと読む
1人が参考にしています。
空圧工具ベルトサンダーの修理
5
5.02020/07/07
インチサイズは何処も取り扱いが無く困ってましたが即日発送でとても助かりした。ありがとう！
0人が参考にしています。
よくあるご質問（FAQ）
Q軸受材質は何でしょう？
A
SUJ2（軸受鋼）です。
