コーヨー

旋回継手（リング式）

旋回継手（リング式） TRL-06818
通常単価(税別)
2,014円1,409円
税込単価
2,215円1,550円
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目当日出荷可能

【特長】・旋回継手は接続方向を任意の向きにとることができるので、通常のエルボのように接続方向を考えずに...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

リングジョイント おねじコネクタ

コーヨー

リングジョイント おねじコネクタ
通常価格(税別)： 381円 (税込価格：419円)

通常出荷日：在庫品1日目

よく一緒に見られています

リングジョイント おねじエルボコネクタ

コーヨー

リングジョイント おねじエルボコネクタ
通常価格(税別)： 717円 (税込価格：789円)

通常出荷日：在庫品1日目

型番:

TRL-06818
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

TRL-06818の仕様・寸法情報

種類
エルボ
接続種類
管⇔ねじ 差し込み式
適用管サイズ　規格
メートル 同径
適用管外径1　(M)(mm)
6
適用管外径1　(inch)
-
接続ねじの種類 1
R（管用テーパおねじ）
ねじの呼び 1
1/8B(6A)
材質
[黄銅] カドミレス黄銅
最高使用圧力区分(MPa)
2.0～7.0MPa
使用温度範囲※凍結なき範囲で使用のこと(℃)
-20～100
最高使用圧力(MPa)
7
継手種類
リング式継手
適用管種類
銅管（一般）
適用管材質
銅
常用使用圧力(MPa)
3.5
長さ　L(mm)
33.5
RoHS?
10
-
-

商品情報

外形図

旋回継手（リング式） 外形図

製品仕様

  • 最高使用圧力：7.0MPa
  • 常用使用圧力：3.5MPa
  • 使用温度範囲：-20℃～+100℃ ※凍結なきこと

【材質（リング式）】

（1）継手本体JIS H3250 C3604［カドミウム（Cd）75ppm以下保証材］ 快削黄銅棒
（2）継手回転体JIS H3250 C3604［カドミウム（Cd）75ppm以下保証材］ 快削黄銅棒
（3）リングJIS H3250 C3604［カドミウム（Cd）75ppm以下保証材］ 快削黄銅棒
（4）リングナットJIS H3250 C3604［カドミウム（Cd）75ppm以下保証材］ 快削黄銅棒
（5）OリングJIS B2401 1A ニトリルゴム（NBR）
（6）スナップリングJIS G3506 SWRH82A
旋回継手（リング式） 製品仕様

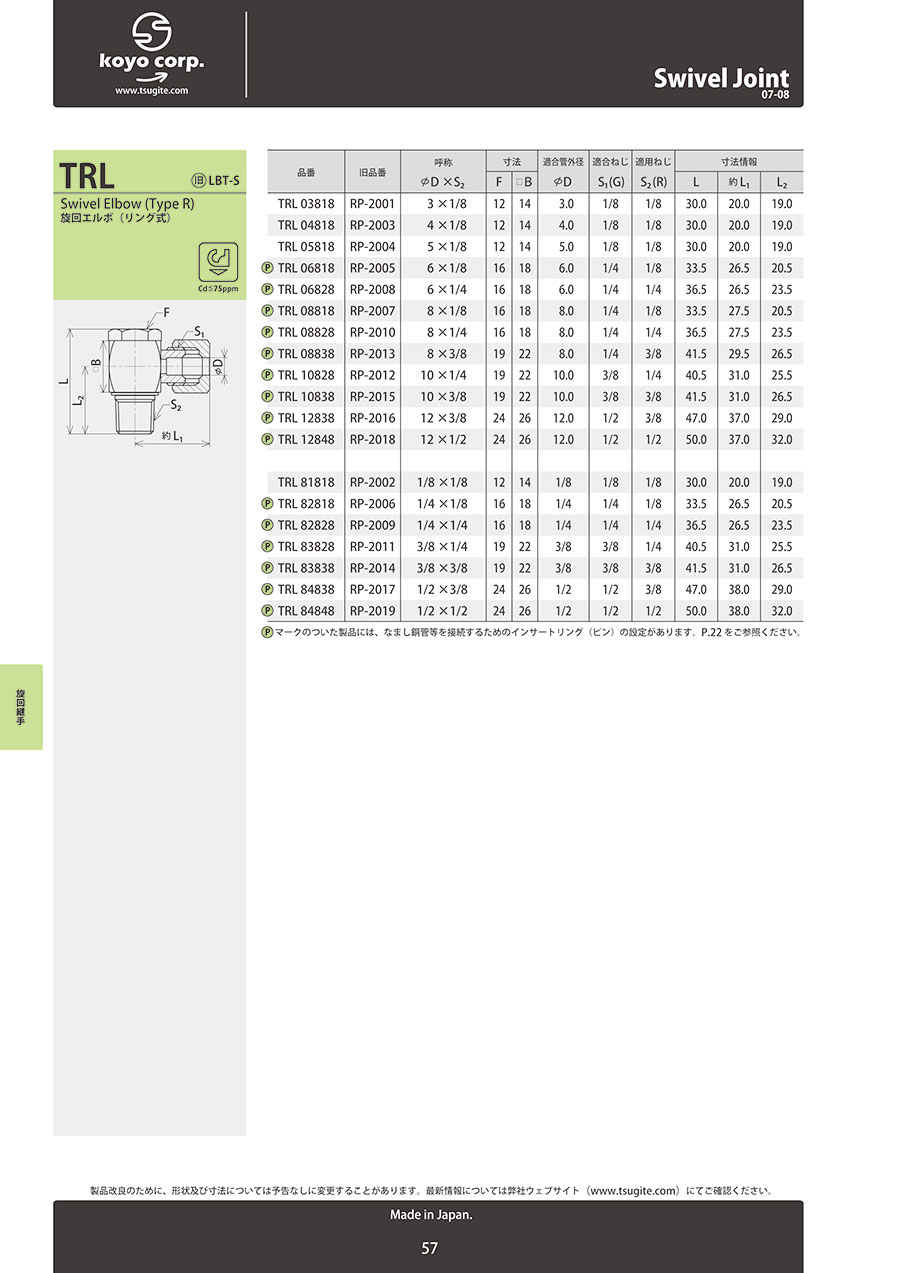

規格表

旋回継手（リング式） 規格表

選定サポート情報

旋回継手（リング式） 選定サポート

注意・禁止事項

  • ピンを別途購入の上ご使用していただくことによりなまし銅管などやわらかい金属管等を接続できます。
  • ここに掲載する旋回継手は、スイベルジョイントであり回転（ロータリー）継手ではありません。定速・不定速を問わず連続回転をする部分への使用はできません。
  • 旋回継手そのものに対して、回転方向以外の力がかかるとシール部分が不均衡な状態となり、Oリングをはじめとするシール部分の摩耗を促進し、漏れ及び事故の原因となります。システム構築にあたってはよくご検討下さい。

型番リスト

表示件数
  • 1
    • 型番
    TRL-06818

    適用管サイズ　規格

    適用管外径1　(M)

    (mm)

    適用管外径1　(inch)

    ねじの呼び 1

    長さ　L

    (mm)

    		RoHS?最小発注数量
    メートル 同径
    6
    -
    1/8B(6A)
    33.5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,014円1,409円
    ( 1,550円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・旋回継手は接続方向を任意の向きにとることができるので、通常のエルボのように接続方向を考えずに最適な締付けによって配管作業を行えます。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    旋回継手（リング式）の型番TRL-06818のページです。 型番TRL-06818に関する仕様情報を記載しております。
