押拡式継手 隔壁型ユニオン

外形図

製品仕様

製品仕様

• 最高使用圧力：7.0MPa
• 常用使用圧力：3.5MPa（※インチサイズ配管で、新冷媒配管において日本工業規格に定めるフレア形状での接続においては4.3MPaとします）
• 使用温度範囲：-20℃～+150℃（凍結なきこと）

接続管

なまし銅管

材質

継手本体	JIS H3250 C3604 快削黄銅棒 JIS H3250 C3771 鍛造用黄銅
フレアナット	JIS H3250 C3604 快削黄銅棒

規格表

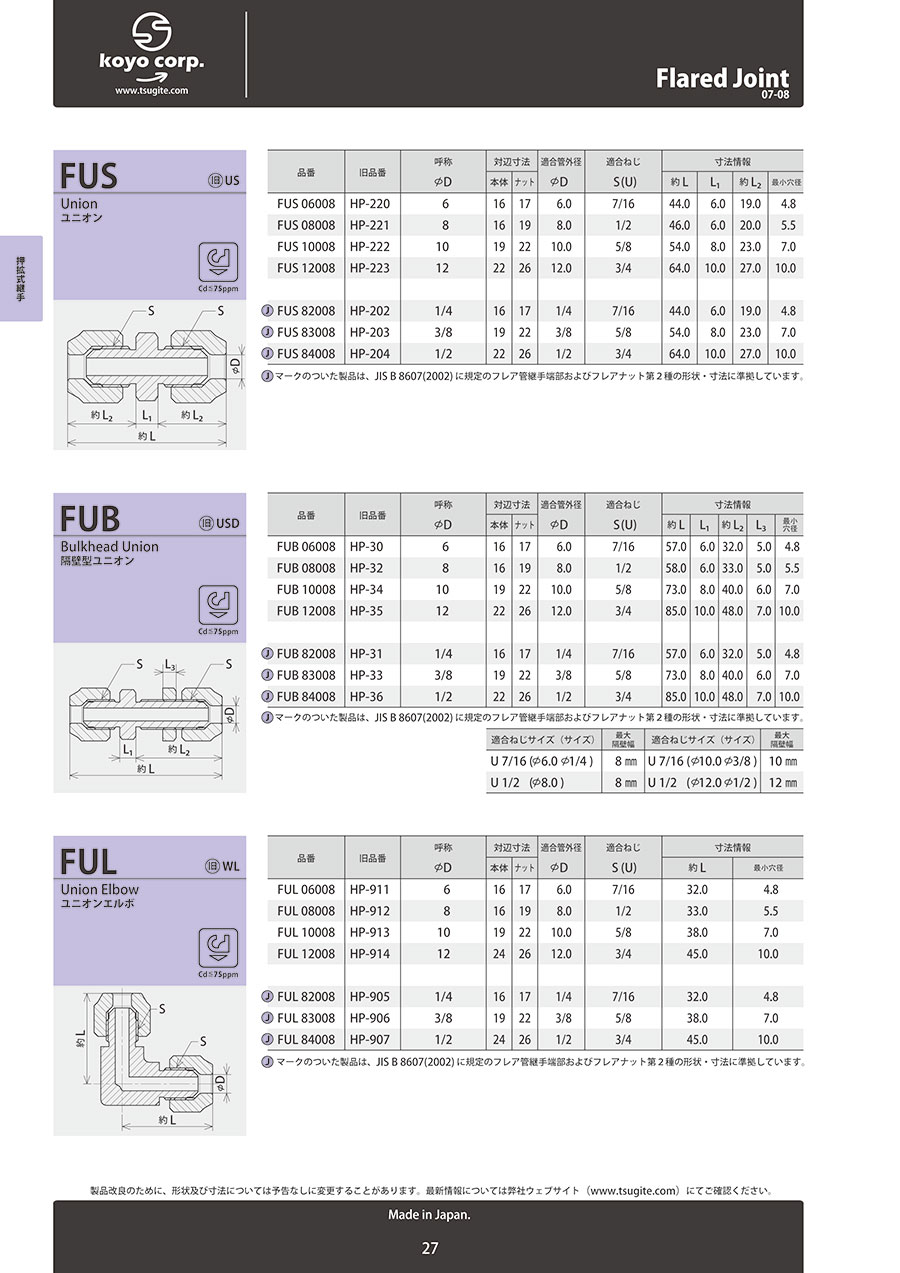

（J）のついた製品は、JIS B 8607（2002）に規定のフレア管継手端部およびフレアナット第2種の形状・寸法に準拠しています。

使用例

組立手順

（1）接続管をパイプカッターで切断しバリ、カエリの無いことを確認してください。
（2）フレアナットをはめてください。
（3）フレアリングツールを使用して管先端を45度に拡げてください。
※新冷媒配管の場合は必ず規格に規定するフレア形状を確保してください。
（4）本体面と接続管面とを確実にあて、フレアナットを手締めします。
（5）スパナ及びモンキレンチ等できっちりと締めこんでください。

（参考）新冷媒配管におけるフレア管端部形状 ※JIS B 8607 抜粋

呼び	管の外径 D0	A（-0.4～0.0）
		第1種	第2種
1/4	6.35	9.0	9.1
3/8	9.52	13.0	13.2
1/2	12.70	16.2	16.6

【備考】
1. フレアする銅管はO材、またはOL材を用いなければならない。
2. フレア管端部の振れは、0.4mm以下でなければならない。
3. 第1種のフレア管端部は第1種のフレアナットで、第2種のフレア管端部は第2種のフレアナットで接続する場合に用いる。（※コーヨーでは第2種フレアナットに準拠しています）

【注意】
上記の規定は新冷媒配管を行う際に適用してください。一般にフレアリングツールについては「新冷媒配管用」もしくは「新冷媒配管用アタッチメント」を使用して管端部を拡げることで上記寸法を確保できます。
なお、これまでのフレアリングツールによって拡げられた管端部においても接続は可能ですが、常用使用圧力が異なりますので特にご注意下さい（3.5MPa）。なお、ミリサイズ配管はこれまでのフレアリングツールで配管できます。（コーヨー社内試験により確認）

商品特長詳細

• フレアナット及び継手先端形状について、JIS B 8607（2002）規定の寸法に準拠しました。インチサイズのパイプ接続については新冷媒配管が可能です。
  なお、フレアナット及び継手先端形状はすべて新寸法仕様となったため、旧仕様品との整合性はありませんので特にご注意下さい。

注意・禁止事項

• 接続管において、特に継手本体シート面に接する部分について、ヤスリなどで傷のつかないようにしてください。また、管の外径には変形のないようにしてください。
• 新冷媒配管に適用されるときは、管端部形状についても日本工業規格に準拠してください。これ以外における新冷媒配管への適用はしないでください。
• 接続管先端のフレア角度は45度です。角度が著しく異なると適切なシールの確保ができず、漏れの原因となります。なお、先端を拡げるには必ずフレアリングツールを使用してください。
• 本体シート面及び管シート面には傷をつけないよう注意して取扱って下さい。
• 締付ける際は管の接続面と継手本体のシート面を水平にしてください。
