押拡式継手 おねじコネクタ

外形図

製品仕様

• 最高使用圧力：7.0MPa
• 常用使用圧力：3.5MPa（※インチサイズ配管で、新冷媒配管において日本工業規格に定めるフレア形状での接続においては4.3MPaとします）
• 使用温度範囲：-20℃～+150℃ ※凍結なきこと

【接続管】
なまし銅管

【材質】

継手本体	JIS H3250 C3604［カドミウム（Cd）75ppm以下保証材］ 快削黄銅棒 JIS H3250 C3771［カドミウム（Cd）75ppm以下保証材］ 鍛造用黄銅
フレアナット	JIS H3250 C3604［カドミウム（Cd）75ppm以下保証材］ 快削黄銅棒

※フレアナット及び継手先端形状について、JIS B 8607（2002）規定の寸法に準拠しました。インチサイズのパイプ接続については新冷媒配管が可能です。なお、フレアナット及び継手先端形状はすべて新寸法仕様となったため、旧仕様品との整合性はありませんので特にご注意下さい。

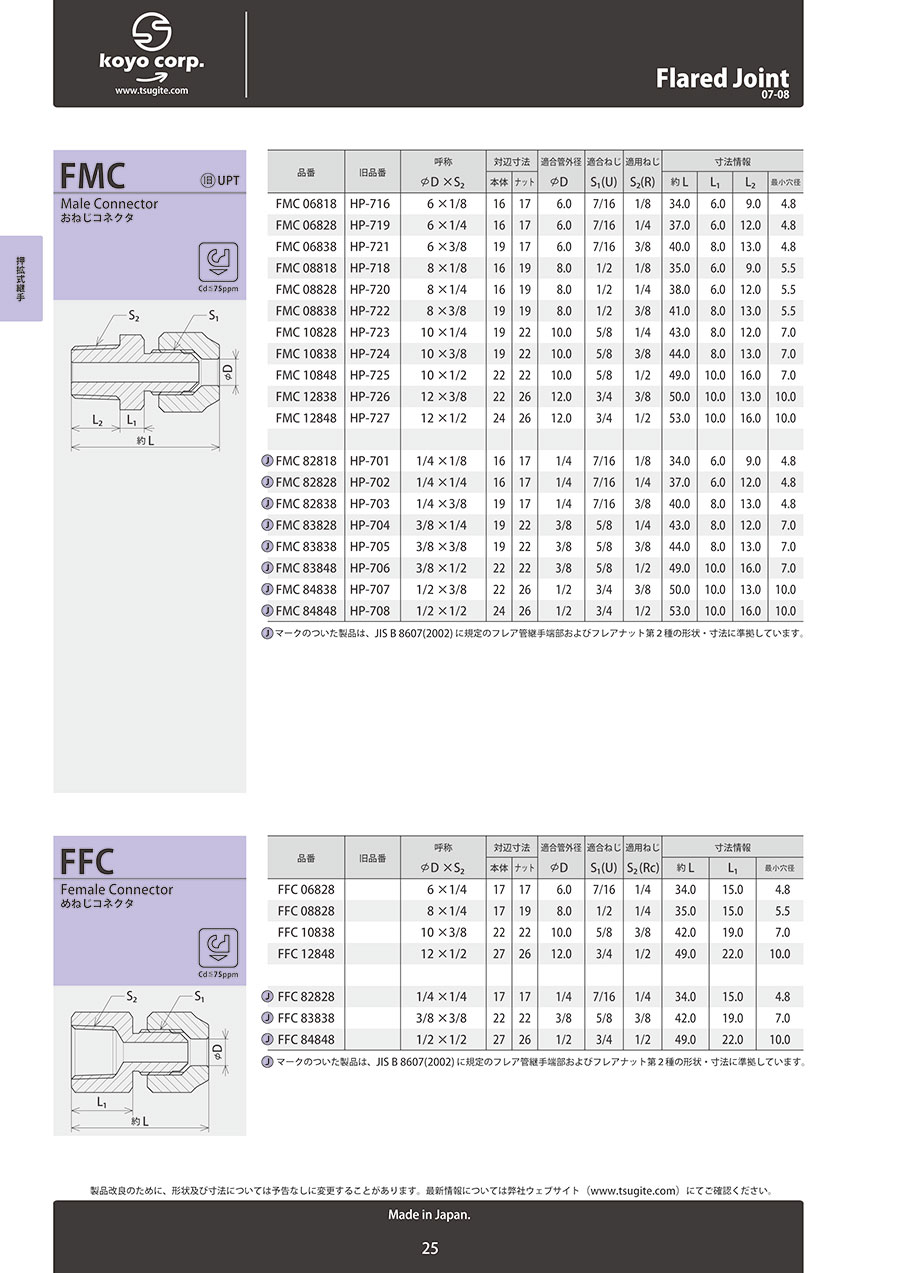

規格表

使用例

［組立手順］

• （1）接続管をパイプカッターで切断しバリ、カエリの無いことを確認してください。
• （2）フレアナットをはめてください。
• （3）フレアリングツールを使用して管先端を45度に拡げてください。
  ※新冷媒配管の場合は必ず規格に規定するフレア形状を確保してください。
• （4）本体面と接続管面とを確実にあて、フレアナットを手締めします。
• （5）スパナ及びモンキレンチ等できっちりと締めこんでください。

選定サポート情報

注意・禁止事項

• 接続管において、特に継手本体シート面に接する部分について、ヤスリなどで傷のつかないようにしてください。また、管の外径には変形のないようにしてください。
• 新冷媒配管に適用されるときは、管端部形状についても日本工業規格に準拠してください。これ以外における新冷媒配管への適用はしないでください。
• 接続管先端のフレア角度は45度です。角度が著しく異なると適切なシールの確保ができず、漏れの原因となります。なお、先端を拡げるには必ずフレアリングツールを使用してください。
• 本体シート面及び管シート面には傷をつけないよう注意して取扱って下さい。
• 締付ける際は管の接続面と継手本体のシート面を水平にしてください。
