リングジョイント めねじエルボコネクタ

外形図

製品仕様

• 最高使用圧力：7.0MPa
• 常用使用圧力：3.5MPa
• 使用温度範囲：-20℃～+150℃ ※凍結なきこと

【接続管】
銅管、ステンレスパイプ、アルミパイプなど各種金属パイプ
なまし銅管、硬・軟質チューブや各種樹脂チューブについてはピンを併用していただくことで接続可能です。

【材質】

継手本体	JIS H3250 C3604［カドミウム（Cd）75ppm以下保証材］ 快削黄銅棒 JIS H3250 C3771［カドミウム（Cd）75ppm以下保証材］ 鍛造用黄銅
リング	JIS H3250 C3604［カドミウム（Cd）75ppm以下保証材］ 快削黄銅棒
リングナット

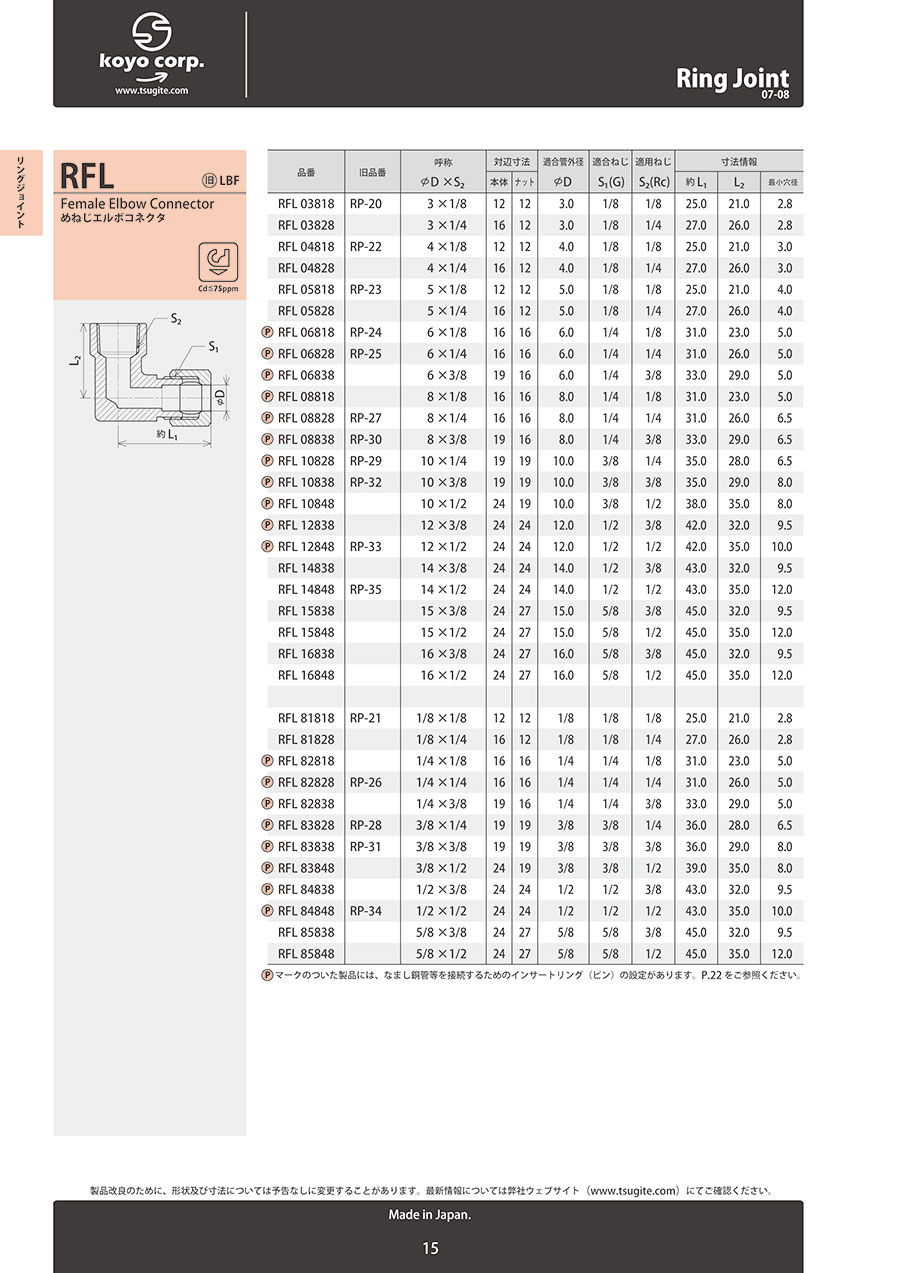

規格表

使用例

［組立手順］

• （1）接続管にリングナット、リングをはめてください。
• （2）接続管の先端を継手本体の当たり止めまで挿入し、リングナットを手締めしてください。
• （3）スパナ及びトルクレンチなどを使用して締付を行なってください。
  ※締付には下記「（参考）ナット締付回転数及び締付トルク表」を参考にしてください。

【（参考）ナット締付回転数及び締付トルク表】
条件：接続管（銅管）1/2H材 管肉厚0.8mm（コーヨー試験値）

※H材などの硬度が高い管については、多少多めに（1/8回転程度）締付をしてください。

選定サポート情報

注意・禁止事項

• 接続管において、特に継手本体に入りこむ部分の表面については、ヤスリなどで傷のつかないようにしてください。また、管の外径には変形のないようにしてください。
• 接続管は、継手本体の当たり止めまで完全に挿入してください。特に接続管がリングの内側を完全に通過せず止まっていると接続が完全ではなくなり事故の元となります。
• 締付に際して適正締付トルクを遵守してください。特に締め過ぎると接続管の変形による漏れ、継手部品の割れの原因となります。
