リングジョイント おねじランティー

外形図

製品仕様

製品仕様

• 最高使用圧力：7.0MPa
• 常用使用圧力：3.5MPa
• 使用温度範囲：-20℃～+150℃（凍結なきこと）

接続管

銅管、ステンレスパイプ、アルミパイプなどの各種金属パイプ
なまし銅管、硬・軟質チューブや各種樹脂チューブについてはピン（AKP型）を併用していただくことで接続可能です。

材質

継手本体	JIS H3250 C3604 快削黄銅棒 JIS H3250 C3771 鍛造用黄銅
リング	JIS H3250 C3604 快削黄銅棒
リングナット	JIS H3250 C3604 快削黄銅棒

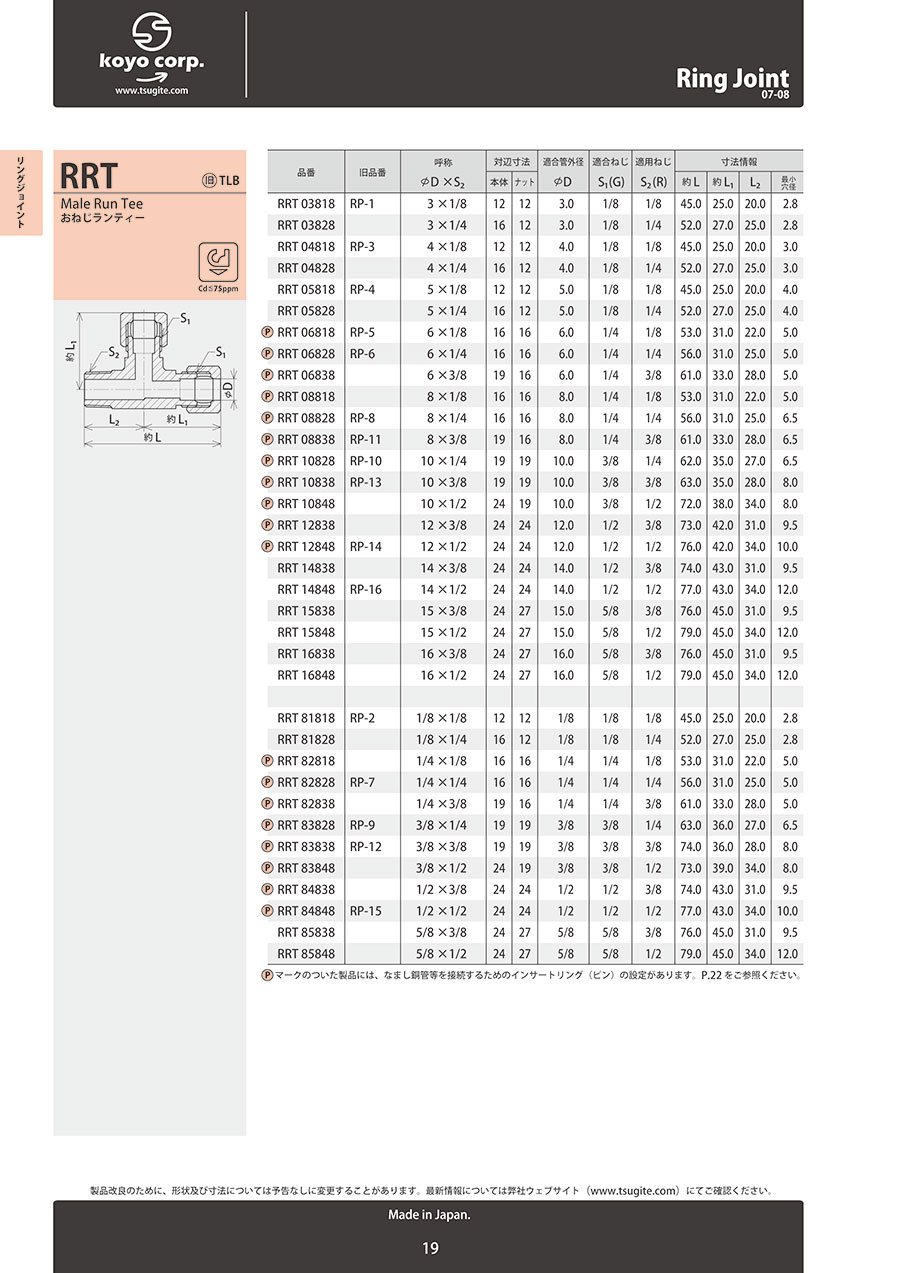

規格表

使用例

組立手順

（1）接続管にリングナット、リングをはめてください。
（2）接続管の先端を継手本体の当たり止めまで挿入し、リングナットを手締めしてください。
（3）スパナ及びトルクレンチなどを使用して締付を行ってください。
※締付には下記「（参考）ナット締付回転数及び締付トルク表」を参考にしてください。

（参考）ナット締付回転数及び締付トルク表

条件：接続管（銅管）1/2H材 管肉厚 0.8mm（コーヨー試験値）

※ H材などの硬度が高い管については、多少多めに（1/8回転程度）締付をしてください。

商品特長詳細

本体・リング・リングナットから構成されており、銅管をパイプカッターで切断し、加工なしで施工できるので能率よく作業できます。
また、ピン（インサートリング）を併用すればなまし銅管や各種チューブについても接続可能です。

注意・禁止事項

• 接続管において、特に継手本体に入りこむ部分の表面については、ヤスリなどで傷のつかないようにしてください。
  また、管の外径には変形のないようにしてください。
• 接続管は、継手本体の当たり止めまで完全に挿入してください。
  特に接続管がリングの内側を完全に通過せず止まっていると接続が完全ではなくなり事故の元となります。
• 締付に際して適正締付トルクを遵守してください。特に締め過ぎると接続管の変形による漏れ、継手部品の割れの原因となります。
