リングジョイント おねじエルボコネクタ
- 種類
- エルボ
- 接続種類
- 管⇔ねじ 差し込み式
- 接続ねじの種類 1
- R（管用テーパおねじ）
- 材質
- カドミレス黄銅
- 最高使用圧力区分 (MPa)
- 2.0～7.0MPa
- 使用温度範囲※凍結なき範囲で使用のこと (℃)
- -20::150
- 最高使用圧力 (MPa)
- 7
- 継手種類
- リング式継手
- 適用管種類
- 銅管（一般）
- 適用管材質
- 銅/ステンレス
- 常用使用圧力 (MPa)
- 3.5
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が10型番あります。
商品情報
外形図
製品仕様
製品仕様
- 最高使用圧力 7.0 Mpa
- 常用使用圧力 3.5 Mpa
- 使用温度範囲 -20℃～ 150℃ ※凍結なきこと
接続管
- 銅管、ステンレスパイプ、アルミパイプなど各種金属パイプ
材質
継手本体
- JIS H3250 C3604［ カドミウム （Cd） 75ppm 以下保証材）］ 快削黄銅棒
- JIS H3250 C3771［ カドミウム （Cd） 75ppm 以下保証材）］ 鍛造用黄銅
リング
- JIS H3250 C3604［ カドミウム （Cd） 75ppm 以下保証材）］ 快削黄銅棒
リングナット
- JIS H3250 C3604［ カドミウム （Cd） 75ppm 以下保証材）］ 快削黄銅棒

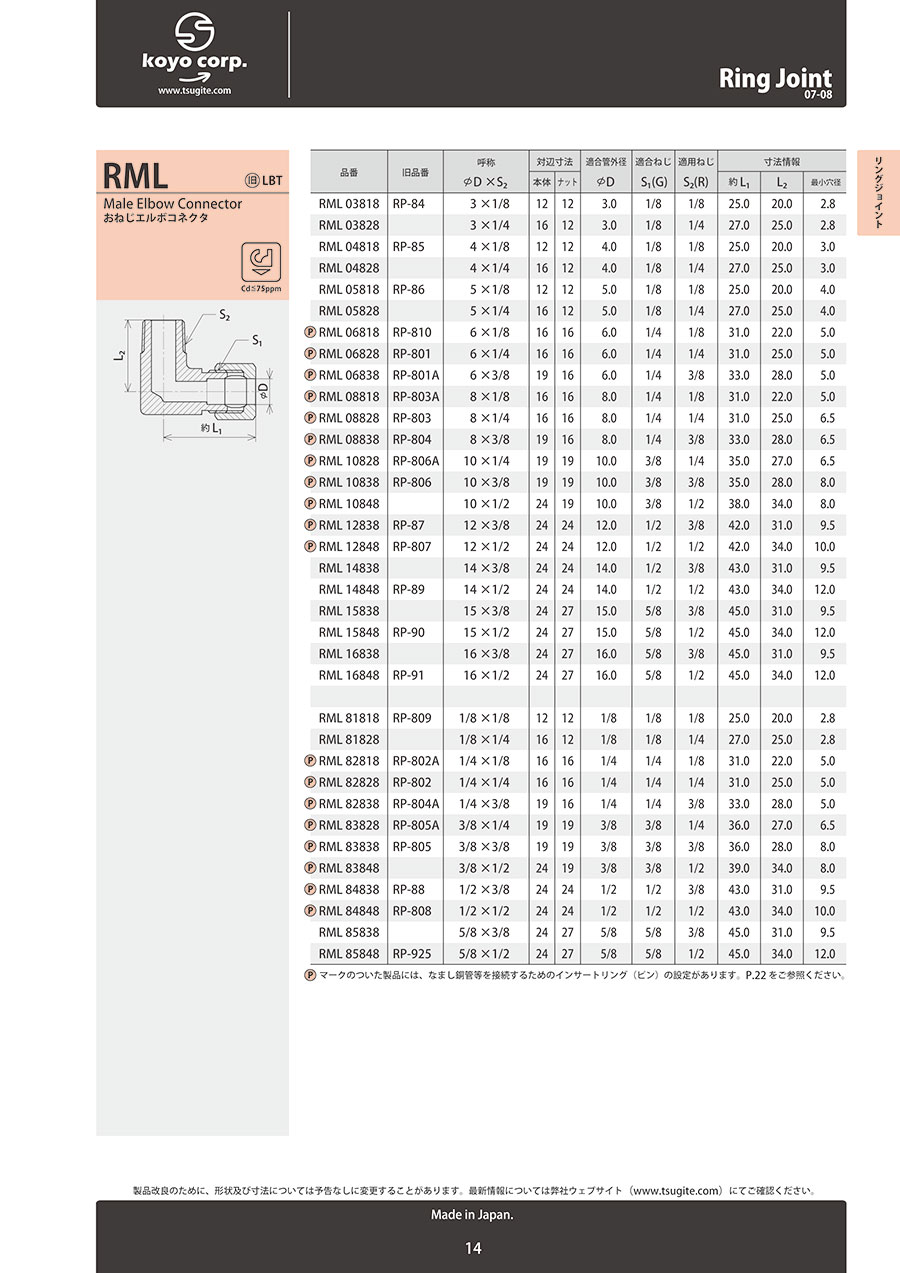

規格表
| 型 番 | 呼称 φD ×S2 | 対辺寸法 | 適合管外径 | 適合ねじ | 適用ねじ | 寸法情報 | |||
|---|---|---|---|---|---|---|---|---|---|
| 本体 | ナット | φD | S1（G） | S2（R） | 約 L1 | L2 | 最小穴径 | ||
| RML 03818 | 3 ×1/8 | 12 | 12 | 3.0 | 1/8 | 1/8 | 25.0 | 20.0 | 2.8 |
| RML 03828 | 3 ×1/4 | 16 | 12 | 3.0 | 1/8 | 1/4 | 27.0 | 25.0 | 2.8 |
| RML 04818 | 4 ×1/8 | 12 | 12 | 4.0 | 1/8 | 1/8 | 25.0 | 20.0 | 3.0 |
| RML 04828 | 4 ×1/4 | 16 | 12 | 4.0 | 1/8 | 1/4 | 27.0 | 25.0 | 3.0 |
| RML 05818 | 5 ×1/8 | 12 | 12 | 5.0 | 1/8 | 1/8 | 25.0 | 20.0 | 4.0 |
| RML 05828 | 5 ×1/4 | 16 | 12 | 5.0 | 1/8 | 1/4 | 27.0 | 25.0 | 4.0 |
| RML 06818 | 6 ×1/8 | 16 | 16 | 6.0 | 1/4 | 1/8 | 31.0 | 22.0 | 5.0 |
| RML 06828 | 6 ×1/4 | 16 | 16 | 6.0 | 1/4 | 1/4 | 31.0 | 25.0 | 5.0 |
| RML 06838 | 6 ×3/8 | 19 | 16 | 6.0 | 1/4 | 3/8 | 33.0 | 28.0 | 5.0 |
| RML 08818 | 8 ×1/8 | 16 | 16 | 8.0 | 1/4 | 1/8 | 31.0 | 22.0 | 5.0 |
| RML 08828 | 8 ×1/4 | 16 | 16 | 8.0 | 1/4 | 1/4 | 31.0 | 25.0 | 6.5 |
| RML 08838 | 8 ×3/8 | 19 | 16 | 8.0 | 1/4 | 3/8 | 33.0 | 28.0 | 6.5 |
| RML 10828 | 10 ×1/4 | 19 | 19 | 10.0 | 3/8 | 1/4 | 35.0 | 27.0 | 6.5 |
| RML 10838 | 10 ×3/8 | 19 | 19 | 10.0 | 3/8 | 3/8 | 35.0 | 28.0 | 8.0 |
| RML 10848 | 10 ×1/2 | 24 | 19 | 10.0 | 3/8 | 1/2 | 38.0 | 34.0 | 8.0 |
| RML 12838 | 12 ×3/8 | 24 | 24 | 12.0 | 1/2 | 3/8 | 42.0 | 31.0 | 9.5 |
| RML 12848 | 12 ×1/2 | 24 | 24 | 12.0 | 1/2 | 1/2 | 42.0 | 34.0 | 10.0 |
| RML 14838 | 14 ×3/8 | 24 | 24 | 14.0 | 1/2 | 3/8 | 43.0 | 31.0 | 9.5 |
| RML 14848 | 14 ×1/2 | 24 | 24 | 14.0 | 1/2 | 1/2 | 43.0 | 34.0 | 12.0 |
| RML 15838 | 15 ×3/8 | 24 | 27 | 15.0 | 5/8 | 3/8 | 45.0 | 31.0 | 9.5 |
| RML 15848 | 15 ×1/2 | 24 | 27 | 15.0 | 5/8 | 1/2 | 45.0 | 34.0 | 12.0 |
| RML 16838 | 16 ×3/8 | 24 | 27 | 16.0 | 5/8 | 3/8 | 45.0 | 31.0 | 9.5 |
| RML 16848 | 16 ×1/2 | 24 | 27 | 16.0 | 5/8 | 1/2 | 45.0 | 34.0 | 12.0 |
| RML 81818 | 1/8 ×1/8 | 12 | 12 | 1/8 | 1/8 | 1/8 | 25.0 | 20.0 | 2.8 |
| RML 81828 | 1/8 ×1/4 | 16 | 12 | 1/8 | 1/8 | 1/4 | 27.0 | 25.0 | 2.8 |
| RML 82818 | 1/4 ×1/8 | 16 | 16 | 1/4 | 1/4 | 1/8 | 31.0 | 22.0 | 5.0 |
| RML 82828 | 1/4 ×1/4 | 16 | 16 | 1/4 | 1/4 | 1/4 | 31.0 | 25.0 | 5.0 |
| RML 82838 | 1/4 ×3/8 | 19 | 16 | 1/4 | 1/4 | 3/8 | 33.0 | 28.0 | 5.0 |
| RML 83828 | 3/8 ×1/4 | 19 | 19 | 3/8 | 3/8 | 1/4 | 36.0 | 27.0 | 6.5 |
| RML 83838 | 3/8 ×3/8 | 19 | 19 | 3/8 | 3/8 | 3/8 | 36.0 | 28.0 | 8.0 |
| RML 83848 | 3/8 ×1/2 | 24 | 19 | 3/8 | 3/8 | 1/2 | 39.0 | 34.0 | 8.0 |
| RML 84838 | 1/2 ×3/8 | 24 | 24 | 1/2 | 1/2 | 3/8 | 43.0 | 31.0 | 9.5 |
| RML 84848 | 1/2 ×1/2 | 24 | 24 | 1/2 | 1/2 | 1/2 | 43.0 | 34.0 | 10.0 |
| RML 85838 | 5/8 ×3/8 | 24 | 27 | 5/8 | 5/8 | 3/8 | 45.0 | 31.0 | 9.5 |
| RML 85848 | 5/8 ×1/2 | 24 | 27 | 5/8 | 5/8 | 1/2 | 45.0 | 34.0 | 12.0 |
使用例
組立手順
（1） 接続管にリングナット、リングをはめてください。
（2） 接続管の先端を継手本体の当たり止めまで挿入し、リングナットを手締めしてください。
（3） スパナ及びトルクレンチなどを使用して締付を行ってください。
※締付には下記「（参考）ナット締付回転数及び締付トルク表」を参考にしてください。
（参考）ナット締付回転数及び締付トルク表
条件：接続管（銅管）1/2H材 管肉厚 0.8 mm（コーヨー試験値）
| 接続管外径 | 手締後からの ナット回転数 | 締付トルク ［トルク値：N・m］ |
|---|---|---|
| 3.0 1/8 | 3/4 回転 | 3.5 ～ 4.5 |
| 4.0 5.0 | 2/3 回転 | 4.5 ～ 5.5 |
| 6.0 1/4 | 1/3 回転 | 9.0 ～ 11.0 |
| 8.0 | 1/2 回転 | 11.0 ～ 13.0 |
| 10.0 3/8 | 1/2 回転 | 14.0 ～ 16.0 |
| 12.0 1/2 | 1/3 回転 | 24.0 ～ 26.0 |
| 14.0 | 1/3 回転 | 28.0 ～ 30.0 |
| 15.0 16.0 5/8 | 3/4 回転 | 28.0 ～ 30.0 |
※ H材などの硬度が高い管については、多少多めに（1/8 回転程度）締付をしてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
717円 ( 789円 ) | 在庫品1日目当日出荷可能 |
837円 ( 921円 ) | 在庫品1日目当日出荷可能 |
837円 ( 921円 ) | 在庫品1日目当日出荷可能 |
837円 ( 921円 ) | 在庫品1日目当日出荷可能 |
837円 ( 921円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,306円 ( 1,437円 ) | 在庫品1日目当日出荷可能 |
1,306円 ( 1,437円 ) | 在庫品1日目当日出荷可能 |
1,666円 ( 1,833円 ) | 在庫品1日目当日出荷可能 |
1,988円 ( 2,187円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
カドミレス黄銅の継手。
【特長】
・本体・リング・リングナットから構成されており、銅管をパイプカッターで切断し、加工なしで施工できるので能率よく作業できます
・ピン（インサートリング）を併用すればなまし銅管や各種チューブについても接続可能です
