コーヨー

ねじ込み式継手 めすおすソケット

ねじ込み式継手 めすおすソケット
未確定：候補が10型番あります。
数量：

商品情報

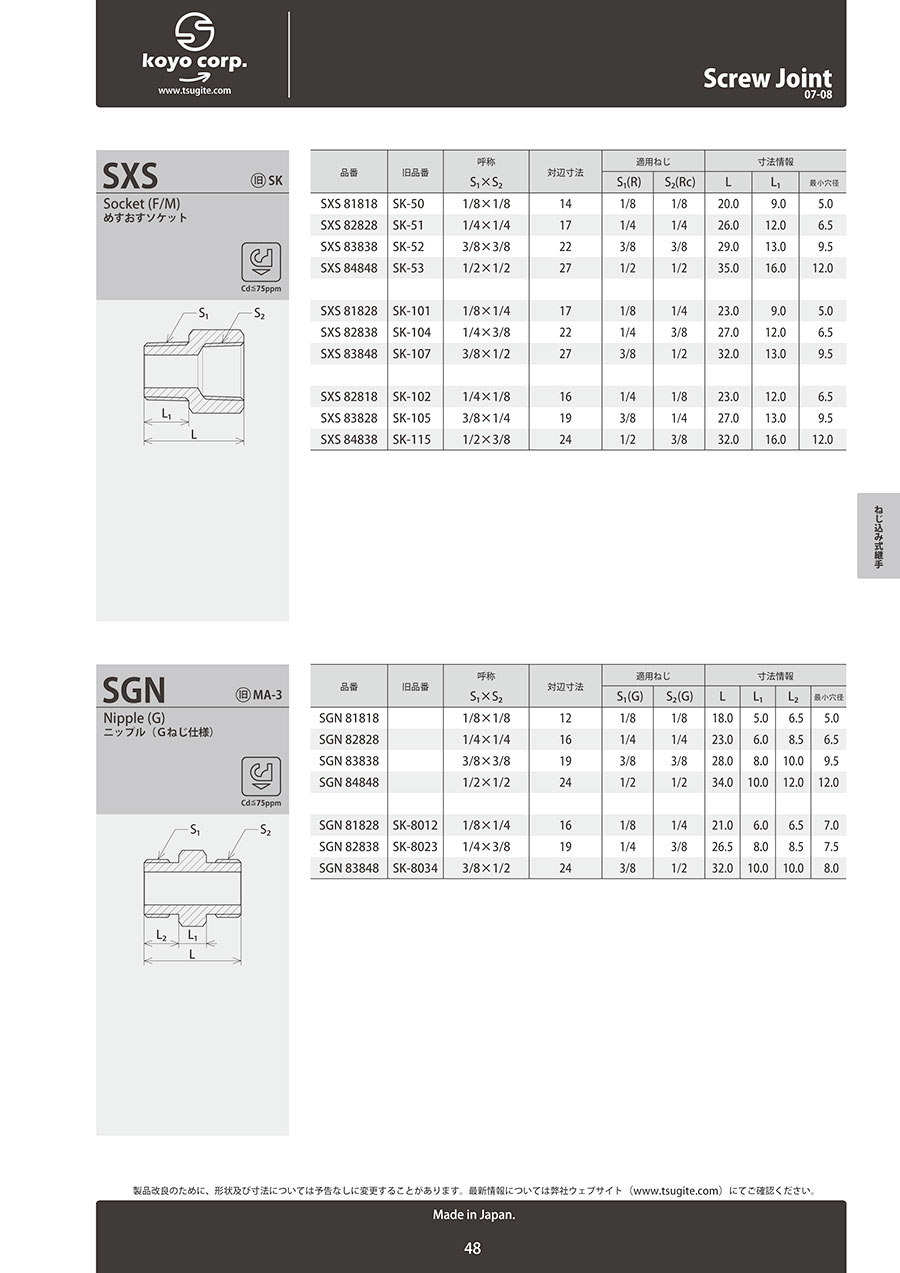

外形図

ねじ込み式継手 めすおすソケット Alt:外形図

製品仕様

製品仕様

  • 最高使用圧力 21.0 Mpa
  • 常用使用圧力 14.0 Mpa
  • 使用温度範囲 -20℃～150℃※凍結なきこと

材質

継手本体

  • JIS H3250 C3604［ カドミウム （Cd） 75ppm 以下保証材）］ 快削黄銅棒
  • JIS H3250 C3771［ カドミウム （Cd） 75ppm 以下保証材）］ 鍛造用黄銅

規格表

型 番呼称
S1×S2		対辺寸法適用ねじ寸法情報
S1（R）S2（Rc）LL1最小穴径
SXS 818181/8×1/8141/81/820.0 9.0 5.0
SXS 828281/4×1/4171/41/426.0 12.0 6.5
SXS 838383/8×3/8223/83/829.0 13.0 9.5
SXS 848481/2×1/2271/21/235.0 16.0 12.0
SXS 818281/8×1/4171/81/423.0 9.0 5.0
SXS 828381/4×3/8221/43/827.0 12.0 6.5
SXS 838483/8×1/2273/81/232.0 13.0 9.5
SXS 828181/4×1/8161/41/823.0 12.0 6.5
SXS 838283/8×1/4193/81/427.0 13.0 9.5
SXS 848381/2×3/8241/23/832.0 16.0 12.0

型番リスト

表示件数
  • 1
    • 型番
    SXS-81818
    SXS-81828
    SXS-82818
    SXS-82828
    SXS-82838
    SXS-83828
    SXS-83838
    SXS-83848
    SXS-84838
    SXS-84848

    接続種類

    ねじの種類1

    ねじの呼び1

    ねじの種類2（異径または異種ねじの場合）

    ねじの呼び2（異径または異種ねじの場合）

    長さL

    (mm)

    		RoHS?最小発注数量
    ねじ⇔ねじ同径・異種
    R
    1/8B(6A)
    Rc
    1/8B(6A)
    20.0
    10
    1個
    ねじ⇔ねじ異径
    Rc
    1/4B(8A)
    R
    1/8B(6A)
    23.0
    10
    1個
    ねじ⇔ねじ異径
    R
    1/4B(8A)
    Rc
    1/8B(6A)
    23.0
    10
    1個
    ねじ⇔ねじ同径・異種
    R
    1/4B(8A)
    Rc
    1/4B(8A)
    26.0
    10
    1個
    ねじ⇔ねじ異径
    Rc
    3/8B(10A)
    R
    1/4B(8A)
    27.0
    10
    1個
    ねじ⇔ねじ異径
    R
    3/8B(10A)
    Rc
    1/4B(8A)
    27.0
    10
    1個
    ねじ⇔ねじ同径・異種
    R
    3/8B(10A)
    Rc
    3/8B(10A)
    29.0
    10
    1個
    ねじ⇔ねじ異径
    Rc
    1/2B(15A)
    R
    3/8B(10A)
    32.0
    10
    1個
    ねじ⇔ねじ異径
    R
    1/2B(15A)
    Rc
    3/8B(10A)
    32.0
    10
    1個
    ねじ⇔ねじ同径・異種
    R
    1/2B(15A)
    Rc
    1/2B(15A)
    35.0
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    165円
    ( 182円 )
    在庫品1日目当日出荷可能
    273円
    ( 300円 )
    在庫品1日目当日出荷可能
    294円
    ( 323円 )
    在庫品1日目当日出荷可能
    295円
    ( 325円 )
    在庫品1日目当日出荷可能
    375円
    ( 413円 )
    在庫品1日目当日出荷可能
    357円
    ( 393円 )
    在庫品1日目当日出荷可能
    458円
    ( 504円 )
    在庫品1日目当日出荷可能
    580円
    ( 638円 )
    在庫品1日目当日出荷可能
    549円
    ( 604円 )
    在庫品1日目当日出荷可能
    722円
    ( 794円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・JIS B 0203（ISO 7-1）：管用テーパねじ及びJIS B 0202（ISO 228-1）：管用平行ねじを接続適用ねじとして採用している継手です
    ・管、管用部品、流体機器などの耐密性接続を目的とされる場合にご使用下さい

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ねじ込み式継手 めすおすソケットのレビュー
    4平均満足度：4.02件のレビュー
    成形現場
    5
    満足度：5.02020/08/26
    品質に問題はありません。他の部材も含め、継手類もミスミさんで注文できるので便利です。
    1人が参考にしています。
    機械加工用ジグの空圧配管
    3
    満足度：3.02019/04/19
    当社は以前からKOYO使用しており品種が充実しており価格も満足している
    1人が参考にしています。
