ねじ込み式継手 おすクロス

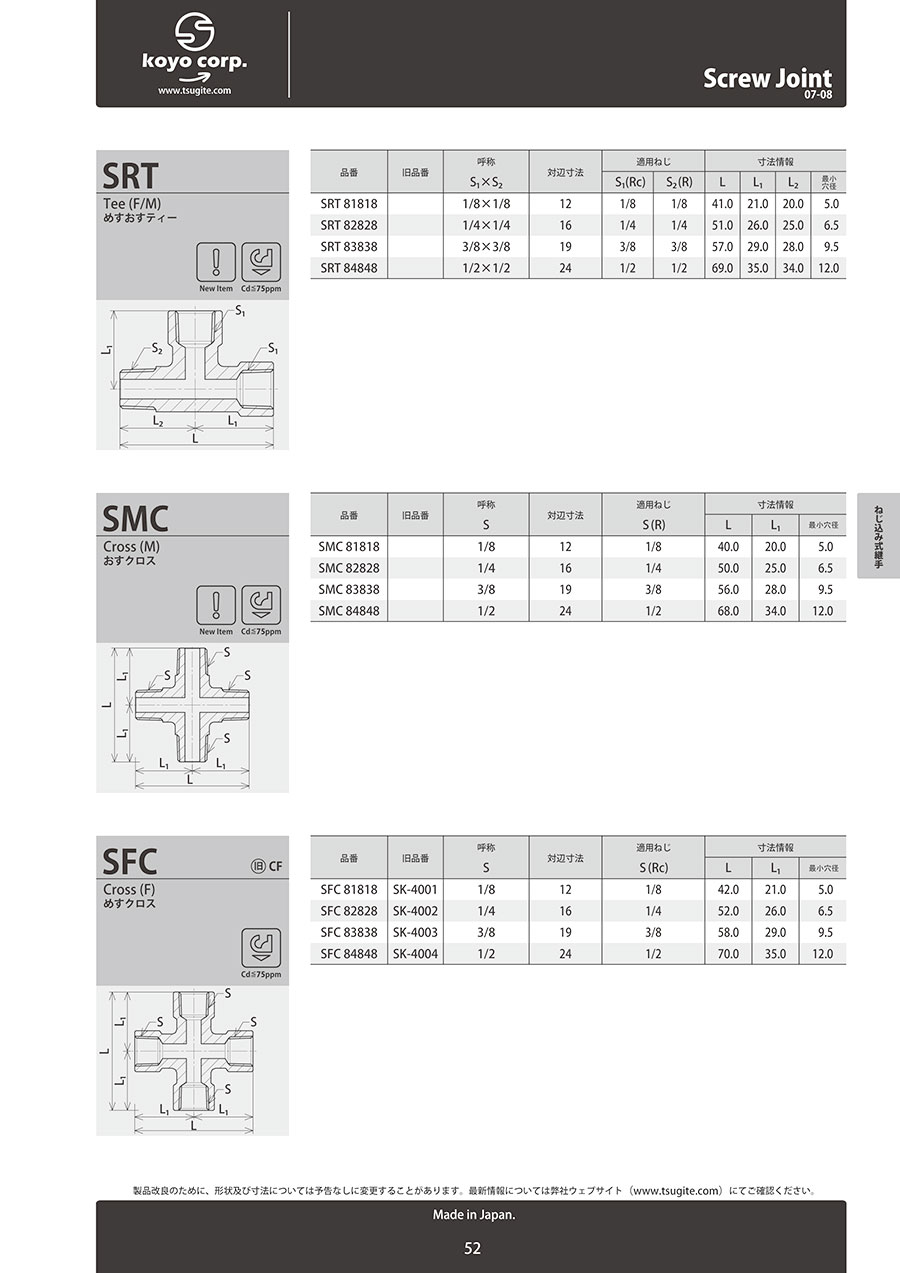

外形図

製品仕様

製品仕様

• 最高使用圧力：21.0MPa
• 常用使用圧力：14.0MPa
• 使用温度範囲：-20℃～+150℃（凍結なきこと）

材質

〈継手本体〉

• JIS H3250 C3604 快削黄銅棒
• JIS H3250 C3771 鍛造用黄銅

規格表

商品特長詳細

JIS B 0203（ISO 7-1）：管用テーパねじ及びJIS B 0202（ISO 228-1）：管用平行ねじを接続適用ねじとして採用している継手です。
管、管用部品、流体機器などの耐密性接続を目的とされる場合にご使用下さい。

（参考）管用テーパねじ締付トルク値 ※コーヨー試験値

注意・禁止事項

• テーパねじによる接続の際、位置決めの必要性によりねじを戻したりすると漏れの原因となります。
• テーパねじによる接続の際、ねじ込みが浅いと、シール不良や緩みの原因となります。 また、締込みが強いと応力残留により継手本体の割れを誘発する原因となります。締付トルク管理は確実に行ってください。
