千代田通商

フリージョイント4 タッチコネクター FUJIタイプ

フリージョイント4 タッチコネクター FUJIタイプ
未確定：候補が32型番あります。
数量：

商品情報

外形図

2-ウェイ

外形図

3-ウェイ

外形図

4-ウェイ

外形図

5-ウェイ

外形図

製品仕様

外観（5-ウェイ）

外観（5-ウェイ）

製品仕様

使用流体圧縮空気
使用温度範囲-5～+60℃
最高使用圧力1MPa
適用チューブTE、TP、MTP（ウレタンチューブ）、TN（ナイロンチューブ）
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。
  • ※ 凍結無き事。

材質

部品名材質
本体部C3604（黄銅）
ロックリングリン青銅
リリースリング亜鉛合金（ニッケルメッキ黒色）
ストップリングSUS（ステンレス）
OリングNBR（ニトリルゴム）
取付ブラケット鋼鉄（ニッケルめっき）

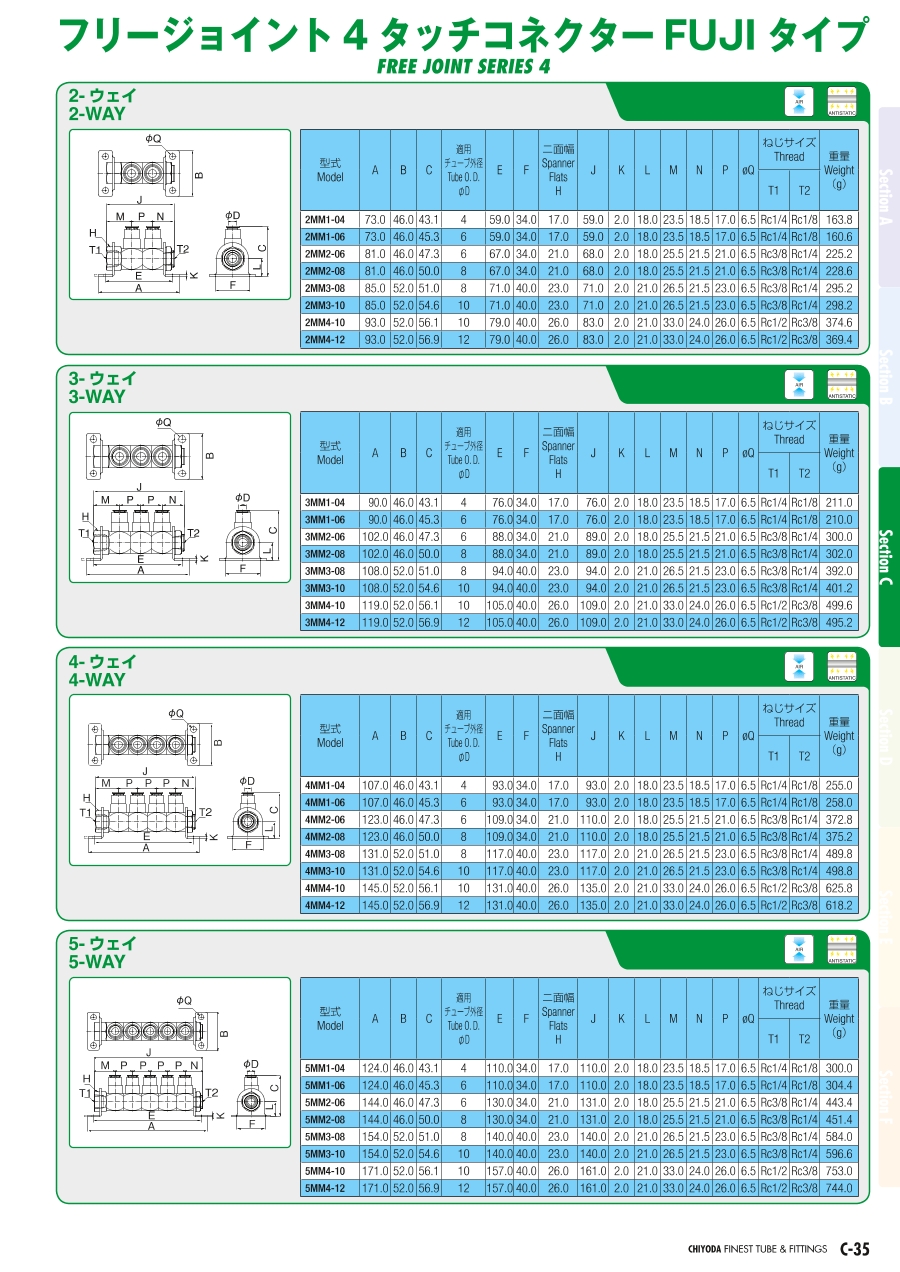

規格表

2-ウェイ

型番ABC適用チューブ外径
φD		EF二面幅
H		JKLMNPφQねじサイズ重量
（g）
T1T2
2MM1-0473.046.043.1459.034.017.059.02.018.023.518.517.06.5Rc1/4Rc1/8163.8
2MM1-0673.046.045.3659.034.017.059.02.018.023.518.517.06.5Rc1/4Rc1/8160.6
2MM2-0681.046.047.3667.034.021.068.02.018.025.521.521.06.5Rc3/8Rc1/4225.2
2MM2-0881.046.050.0867.034.021.068.02.018.025.521.521.06.5Rc3/8Rc1/4228.6
2MM3-0885.052.051.0871.040.023.071.02.021.026.521.523.06.5Rc3/8Rc1/4295.2
2MM3-1085.052.054.61071.040.023.071.02.021.026.521.523.06.5Rc3/8Rc1/4298.2
2MM4-1093.052.056.11079.040.026.083.02.021.033.024.026.06.5Rc1/2Rc3/8374.6
2MM4-1293.052.056.91279.040.026.083.02.021.033.024.026.06.5Rc1/2Rc3/8369.4

3-ウェイ

型番ABC適用チューブ外径
φD		EF二面幅
H		JKLMNPφQねじサイズ重量
（g）
T1T2
3MM1-0490.046.043.1476.034.017.076.02.018.023.518.517.06.5Rc1/4Rc1/8211.0
3MM1-0690.046.045.3676.034.017.076.02.018.023.518.517.06.5Rc1/4Rc1/8210.0
3MM2-06102.046.047.3688.034.021.089.02.018.025.521.521.06.5Rc3/8Rc1/4300.0
3MM2-08102.046.050.0888.034.021.089.02.018.025.521.521.06.5Rc3/8Rc1/4302.0
3MM3-08108.052.051.0894.040.023.094.02.021.026.521.523.06.5Rc3/8Rc1/4392.0
3MM3-10108.052.054.61094.040.023.094.02.021.026.521.523.06.5Rc3/8Rc1/4401.2
3MM4-10119.052.056.110105.040.026.0109.02.021.033.024.026.06.5Rc1/2Rc3/8499.6
3MM4-12119.052.056.912105.040.026.0109.02.021.033.024.026.06.5Rc1/2Rc3/8495.2

4-ウェイ

型番ABC適用チューブ外径
φD		EF二面幅
H		JKLMNPφQねじサイズ重量
（g）
T1T2
4MM1-04107.046.043.1493.034.017.093.02.018.023.518.517.06.5Rc1/4Rc1/8255.0
4MM1-06107.046.045.3693.034.017.093.02.018.023.518.517.06.5Rc1/4Rc1/8258.0
4MM2-06123.046.047.36109.034.021.0110.02.018.025.521.521.06.5Rc3/8Rc1/4372.8
4MM2-08123.046.050.08109.034.021.0110.02.018.025.521.521.06.5Rc3/8Rc1/4375.2
4MM3-08131.052.051.08117.040.023.0117.02.021.026.521.523.06.5Rc3/8Rc1/4489.8
4MM3-10131.052.054.610117.040.023.0117.02.021.026.521.523.06.5Rc3/8Rc1/4498.8
4MM4-10145.052.056.110131.040.026.0135.02.021.033.024.026.06.5Rc1/2Rc3/8625.8
4MM4-12145.052.056.912131.040.026.0135.02.021.033.024.026.06.5Rc1/2Rc3/8618.2

5-ウェイ

型番ABC適用チューブ外径
φD		EF二面幅
H		JKLMNPφQねじサイズ重量
（g）
T1T2
5MM1-04124.046.043.14110.034.017.0110.02.018.023.518.517.06.5Rc1/4Rc1/8300.0
5MM1-06124.046.045.36110.034.017.0110.02.018.023.518.517.06.5Rc1/4Rc1/8304.4
5MM2-06144.046.047.36130.034.021.0131.02.018.025.521.521.06.5Rc3/8Rc1/4443.4
5MM2-08144.046.050.08130.034.021.0131.02.018.025.521.521.06.5Rc3/8Rc1/4451.4
5MM3-08154.052.051.08140.040.023.0140.02.021.026.521.523.06.5Rc3/8Rc1/4584.0
5MM3-10154.052.054.610140.040.023.0140.02.021.026.521.523.06.5Rc3/8Rc1/4596.6
5MM4-10171.052.056.110157.040.026.0161.02.021.033.024.026.06.5Rc1/2Rc3/8753.0
5MM4-12171.052.056.912157.040.026.0161.02.021.033.024.026.06.5Rc1/2Rc3/8744.0

型番リスト

表示件数
  • 1
    • 型番
    2MM1-04
    2MM1-06
    2MM2-06
    2MM2-08
    2MM3-08
    2MM3-10
    2MM4-10
    2MM4-12
    3MM1-04
    3MM1-06
    3MM2-06
    3MM2-08
    3MM3-08
    3MM3-10
    3MM4-10
    3MM4-12
    4MM1-04
    4MM1-06
    4MM2-06
    4MM2-08
    4MM3-08
    4MM3-10
    4MM4-10
    4MM4-12
    5MM1-04
    5MM1-06
    5MM2-06
    5MM2-08
    5MM3-08
    5MM3-10
    5MM4-10
    5MM4-12

    分岐口数

    ねじサイズ T1/T

    ねじサイズ T2/T

    適用チューブ外径

    (φ)

    		最小発注数量
    2
    1/4B
    1/8B
    4
    1個
    2
    1/4B
    1/8B
    6
    1個
    2
    3/8B
    1/4B
    6
    1個
    2
    3/8B
    1/4B
    8
    1個
    2
    3/8B
    1/4B
    8
    1個
    2
    3/8B
    1/4B
    10
    1個
    2
    1/2B
    3/8B
    10
    1個
    2
    1/2B
    3/8B
    12
    1個
    3
    1/4B
    1/8B
    4
    1個
    3
    1/4B
    1/8B
    6
    1個
    3
    3/8B
    1/4B
    6
    1個
    3
    3/8B
    1/4B
    8
    1個
    3
    3/8B
    1/4B
    8
    1個
    3
    3/8B
    1/4B
    10
    1個
    3
    1/2B
    3/8B
    10
    1個
    3
    1/2B
    3/8B
    12
    1個
    4
    1/4B
    1/8B
    4
    1個
    4
    1/4B
    1/8B
    6
    1個
    4
    3/8B
    1/4B
    6
    1個
    4
    3/8B
    1/4B
    8
    1個
    4
    3/8B
    1/4B
    8
    1個
    4
    3/8B
    1/4B
    10
    1個
    4
    1/2B
    3/8B
    10
    1個
    4
    1/2B
    3/8B
    12
    1個
    5
    1/4B
    1/8B
    4
    1個
    5
    1/4B
    1/8B
    6
    1個
    5
    3/8B
    1/4B
    6
    1個
    5
    3/8B
    1/4B
    8
    1個
    5
    3/8B
    1/4B
    8
    1個
    5
    3/8B
    1/4B
    10
    1個
    5
    1/2B
    3/8B
    10
    1個
    5
    1/2B
    3/8B
    12
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,605円
    ( 2,866円 )
    6日目
    2,605円
    ( 2,866円 )
    6日目
    2,833円
    ( 3,116円 )
    6日目
    3,015円
    ( 3,317円 )
    6日目
    3,331円
    ( 3,664円 )
    6日目
    3,331円
    ( 3,664円 )
    6日目
    4,475円
    ( 4,923円 )
    6日目
    4,475円
    ( 4,923円 )
    6日目
    3,539円
    ( 3,893円 )
    6日目
    3,562円
    ( 3,918円 )
    6日目
    4,161円
    ( 4,577円 )
    6日目
    4,161円
    ( 4,577円 )
    6日目
    4,685円
    ( 5,154円 )
    6日目
    5,132円
    ( 5,645円 )
    6日目
    5,830円
    ( 6,413円 )
    6日目
    5,935円
    ( 6,529円 )
    6日目
    4,198円
    ( 4,618円 )
    6日目
    4,761円
    ( 5,237円 )
    6日目
    5,305円
    ( 5,836円 )
    6日目
    5,305円
    ( 5,836円 )
    6日目
    5,935円
    ( 6,529円 )
    6日目
    5,936円
    ( 6,530円 )
    6日目
    6,975円
    ( 7,673円 )
    6日目
    6,975円
    ( 7,673円 )
    4日目
    5,620円
    ( 6,182円 )
    6日目
    5,248円
    ( 5,773円 )
    6日目
    6,345円
    ( 6,980円 )
    6日目
    6,451円
    ( 7,096円 )
    6日目
    7,425円
    ( 8,168円 )
    6日目
    7,127円
    ( 7,840円 )
    6日目
    8,319円
    ( 9,151円 )
    6日目
    8,635円
    ( 9,499円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    エア配管の分岐に使用出来る継手。
    【特長】
    ・配管の分岐が容易に行える。
    ・それぞれの配管口が回転出来る。※サイドのロックナットで固定可能。
    ・取り出し口にはワンタッチ継手のタッチコネクターフジを搭載。
    ・2～5ラインまで配管口を選べる。
    【用途】
    ・分岐配管に最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
