フリージョイント2 ネジタイプ
- 通常単価(税別)
- 2,257円～5,939円
- 税込単価
- 2,483円～6,533円
エア配管の分岐に使用出来る継手。【特長】・配管の分岐が容易に行える・配管口各々...
詳細情報を確認する未確定：候補が16型番あります。
商品情報

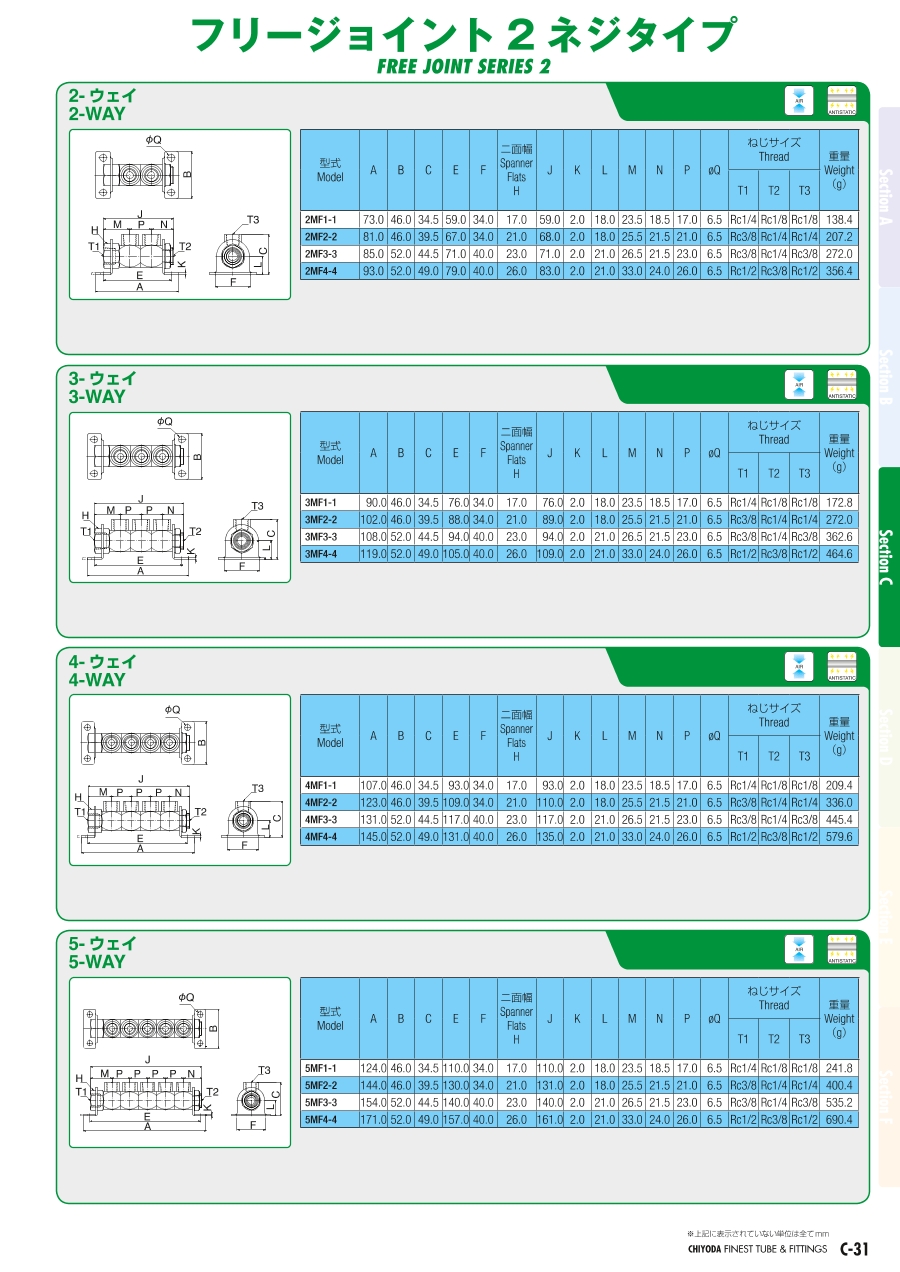

外形図
2-ウェイ
3-ウェイ
4-ウェイ
5-ウェイ
製品仕様
外観（5-ウェイ）
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃ |
| 最高使用圧力 | 1MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
| 部品名 | 材質 |
|---|---|
| 本体部 | C3604（黄銅） |
| シール材 | NBR（ニトリルゴム） |
| 取付プラケット | 鋼鉄（ニッケルめっき） |
規格表
2-ウェイ
| 型番 | A | B | C | E | F | 二面幅 H | J | K | L | M | N | P | φQ | ねじサイズ | 重量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T1 | T2 | T3 | |||||||||||||||
| 2MF1-1 | 73.0 | 46.0 | 34.5 | 59.0 | 34.0 | 17.0 | 59.0 | 2.0 | 18.0 | 23.5 | 18.5 | 17.0 | 6.5 | Rc1/4 | Rc1/8 | Rc1/8 | 138.4 |
| 2MF2-2 | 81.0 | 46.0 | 39.5 | 67.0 | 34.0 | 21.0 | 68.0 | 2.0 | 18.0 | 25.5 | 21.5 | 21.0 | 6.5 | Rc3/8 | Rc1/4 | Rc1/4 | 207.2 |
| 2MF3-3 | 85.0 | 52.0 | 44.5 | 71.0 | 40.0 | 23.0 | 71.0 | 2.0 | 21.0 | 26.5 | 21.5 | 23.0 | 6.5 | Rc3/8 | Rc1/4 | Rc3/8 | 272.0 |
| 2MF4-4 | 93.0 | 52.0 | 49.0 | 79.0 | 40.0 | 26.0 | 83.0 | 2.0 | 21.0 | 33.0 | 24.0 | 26.0 | 6.5 | Rc1/2 | Rc3/8 | Rc1/2 | 356.4 |
3-ウェイ
| 型番 | A | B | C | E | F | 二面幅 H | J | K | L | M | N | P | φQ | ねじサイズ | 重量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T1 | T2 | T3 | |||||||||||||||
| 3MF1-1 | 90.0 | 46.0 | 34.5 | 76.0 | 34.0 | 17.0 | 76.0 | 2.0 | 18.0 | 23.5 | 18.5 | 17.0 | 6.5 | Rc1/4 | Rc1/8 | Rc1/8 | 172.8 |
| 3MF2-2 | 102.0 | 46.0 | 39.5 | 88.0 | 34.0 | 21.0 | 89.0 | 2.0 | 18.0 | 25.5 | 21.5 | 21.0 | 6.5 | Rc3/8 | Rc1/4 | Rc1/4 | 272.0 |
| 3MF3-3 | 108.0 | 52.0 | 44.5 | 94.0 | 40.0 | 23.0 | 94.0 | 2.0 | 21.0 | 26.5 | 21.5 | 23.0 | 6.5 | Rc3/8 | Rc1/4 | Rc3/8 | 362.6 |
| 3MF4-4 | 119.0 | 52.0 | 49.0 | 105.0 | 40.0 | 26.0 | 109.0 | 2.0 | 21.0 | 33.0 | 24.0 | 26.0 | 6.5 | Rc1/2 | Rc3/8 | Rc1/2 | 464.6 |
4-ウェイ
| 型番 | A | B | C | E | F | 二面幅 H | J | K | L | M | N | P | φQ | ねじサイズ | 重量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T1 | T2 | T3 | |||||||||||||||
| 4MF1-1 | 107.0 | 46.0 | 34.5 | 93.0 | 34.0 | 17.0 | 93.0 | 2.0 | 18.0 | 23.5 | 18.5 | 17.0 | 6.5 | Rc1/4 | Rc1/8 | Rc1/8 | 209.4 |
| 4MF2-2 | 123.0 | 46.0 | 39.5 | 109.0 | 34.0 | 21.0 | 110.0 | 2.0 | 18.0 | 25.5 | 21.5 | 21.0 | 6.5 | Rc3/8 | Rc1/4 | Rc1/4 | 336.0 |
| 4MF3-3 | 131.0 | 52.0 | 44.5 | 117.0 | 40.0 | 23.0 | 117.0 | 2.0 | 21.0 | 26.5 | 21.5 | 23.0 | 6.5 | Rc3/8 | Rc1/4 | Rc3/8 | 445.4 |
| 4MF4-4 | 145.0 | 52.0 | 49.0 | 131.0 | 40.0 | 26.0 | 135.0 | 2.0 | 21.0 | 33.0 | 24.0 | 26.0 | 6.5 | Rc1/2 | Rc3/8 | Rc1/2 | 579.6 |
5-ウェイ
| 型番 | A | B | C | E | F | 二面幅 H | J | K | L | M | N | P | φQ | ねじサイズ | 重量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T1 | T2 | T3 | |||||||||||||||
| 5MF1-1 | 124.0 | 46.0 | 34.5 | 110.0 | 34.0 | 17.0 | 110.0 | 2.0 | 18.0 | 23.5 | 18.5 | 17.0 | 6.5 | Rc1/4 | Rc1/8 | Rc1/8 | 241.8 |
| 5MF2-2 | 144.0 | 46.0 | 39.5 | 130.0 | 34.0 | 21.0 | 131.0 | 2.0 | 18.0 | 25.5 | 21.5 | 21.0 | 6.5 | Rc3/8 | Rc1/4 | Rc1/4 | 400.4 |
| 5MF3-3 | 154.0 | 52.0 | 44.5 | 140.0 | 40.0 | 23.0 | 140.0 | 2.0 | 21.0 | 26.5 | 21.5 | 23.0 | 6.5 | Rc3/8 | Rc1/4 | Rc3/8 | 535.2 |
| 5MF4-4 | 171.0 | 52.0 | 49.0 | 157.0 | 40.0 | 26.0 | 161.0 | 2.0 | 21.0 | 33.0 | 24.0 | 26.0 | 6.5 | Rc1/2 | Rc3/8 | Rc1/2 | 690.4 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,257円 ( 2,483円 ) | 6日目 |
2,370円 ( 2,607円 ) | 4日目 |
2,848円 ( 3,133円 ) | 4日目 |
3,298円 ( 3,628円 ) | 6日目 |
2,709円 ( 2,980円 ) | 6日目 |
3,558円 ( 3,914円 ) | 4日目 |
3,562円 ( 3,918円 ) | 6日目 |
4,952円 ( 5,447円 ) | 4日目 |
3,298円 ( 3,628円 ) | 6日目 |
4,093円 ( 4,502円 ) | 6日目 |
4,750円 ( 5,225円 ) | 4日目 |
5,939円 ( 6,533円 ) | 6日目 |
4,508円 ( 4,959円 ) | 4日目 |
4,753円 ( 5,228円 ) | 4日目 |
5,938円 ( 6,532円 ) | 4日目 |
5,936円 ( 6,530円 ) | 6日目 |
詳細情報
基本情報
エア配管の分岐に使用出来る継手。
【特長】
・配管の分岐が容易に行える
・配管口各々が回転出来ます（サイドのロックナットで固定可能）
・2から5ラインを選べます
【用途】
・分岐配管に最適
