メカニカル部品技術窓口
サイレンサー CSB-TVタイプ
- 通常単価(税別)
- 1,279円～2,908円
- 税込単価
- 1,407円～3,199円
流量調整付きサイレンサー。【特長】・排気エアーを絞ることが出来る・排気量を調整...
詳細情報を確認する- 種類
- 排気量調整形
- 管接続口 種類
- R（管用テーパおねじ）
- 本体材質
- 黄銅
- カバ-
- あり
- エレメント材質
- 黄銅焼結体
- 消音効果 (dB)
- 20
未確定：候補が4型番あります。
商品情報

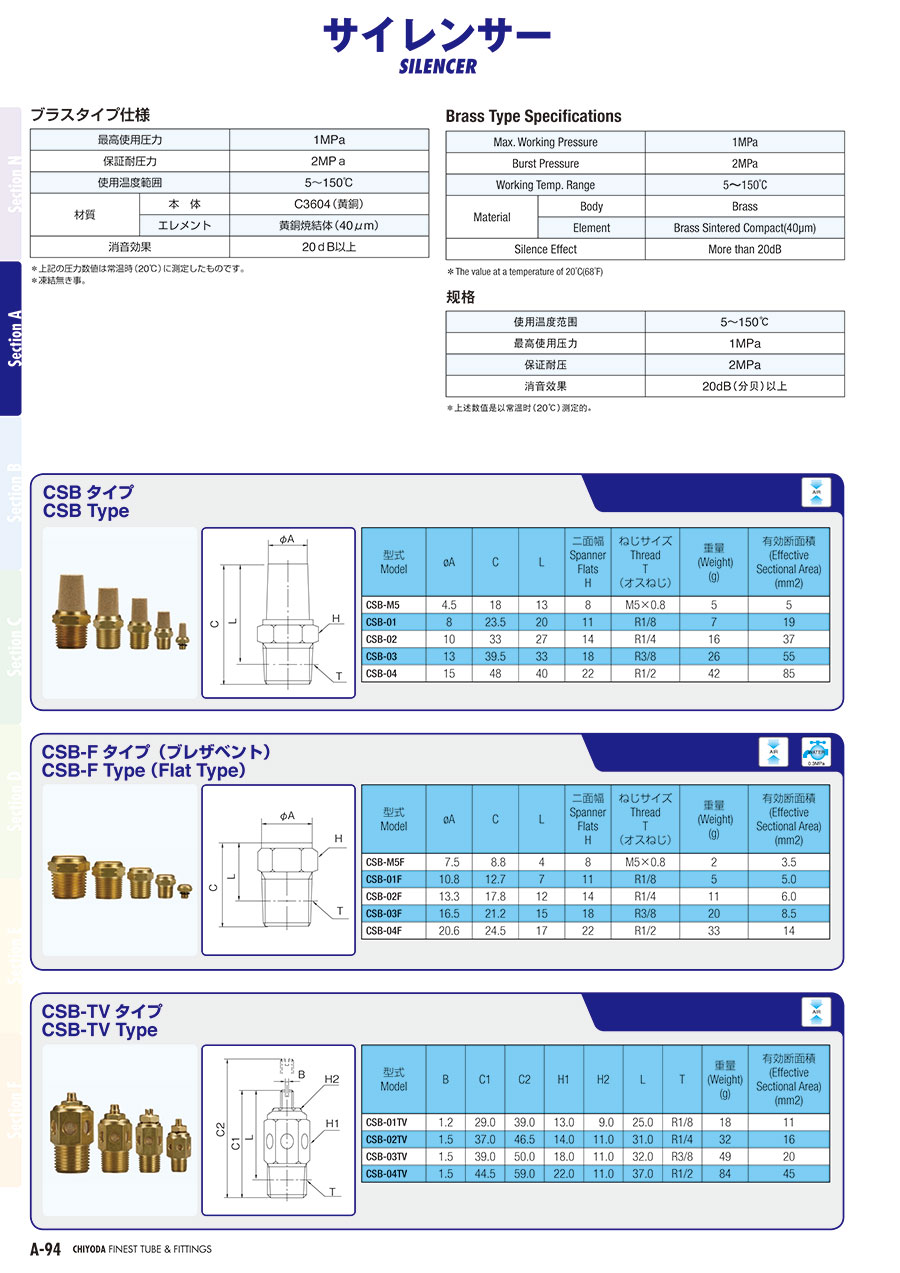

外形図
製品仕様
| 最高使用圧力 | 1MPa | |
|---|---|---|
| 保証耐圧力 | 2MPa | |
| 使用温度範囲 | 5～150℃ | |
| 材質 | 本体 | C3604（黄銅） |
| エレメント | 黄銅焼結体（40μm） | |
| 消音効果 | 20dB以上 | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
規格表
| 型式 | B | C1 | C2 | H1 | H2 | L | T | 重量 （g） | 有効断面積 （mm2） |
|---|---|---|---|---|---|---|---|---|---|
| CSB-01TV | 1.2 | 29.0 | 39.0 | 13.0 | 9.0 | 25.0 | R1/8 | 18 | 11 |
| CSB-02TV | 1.5 | 37.0 | 46.5 | 14.0 | 11.0 | 31.0 | R1/4 | 32 | 16 |
| CSB-03TV | 1.5 | 39.0 | 50.0 | 18.0 | 11.0 | 32.0 | R3/8 | 49 | 20 |
| CSB-04TV | 1.5 | 44.5 | 59.0 | 22.0 | 11.0 | 37.0 | R1/2 | 84 | 45 |
詳細情報
基本情報
流量調整付きサイレンサー。
【特長】
・排気エアーを絞ることが出来る
・排気量を調整することで、シリンダーの制御が可能
・消音効果は20dB以上
・真鍮タイプ
【用途】
・単動シリンダーの排気に最適
