タッチコネクター ユニオンエルボ
- 通常単価(税別)
- 659円～1,122円
- 税込単価
- 725円～1,234円
引き抜き強度、耐久性に優れたワンタッチ継手。【特長】・ハードな環境下で威力抜群...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～+60℃ | +5～+40℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 工業用水圧はウォーターハンマーを考慮しております。
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブご選定下さい。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 金属タイプ 樹脂タイプ | C3604（黄銅） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | 標準タイプ：黄銅 |
| （4） | リリースレバー | 亜鉛合金（黄銅メッキ） |
| （5） | ストッパー | ポリアセタール |
| （6） | ストップリング | SUS（ステンレス） |
| （7） | Oリング | NBR（ニトリルゴム） |
| （8） | スプリング | ピアノ線（三価クロメート） |

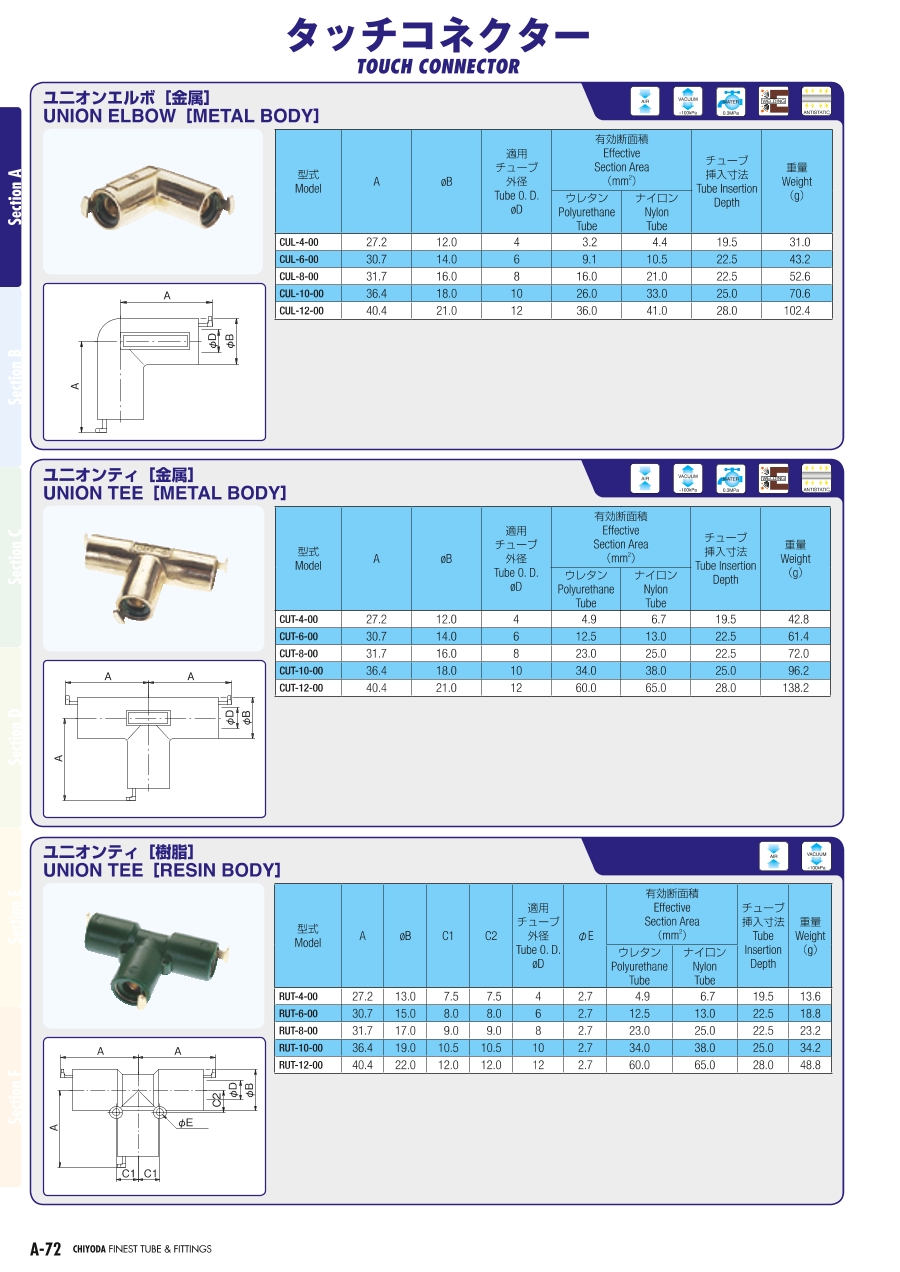

規格表
| 型番 | A | φB | 適用チューブ外径 φD | 有効断面積（mm2） | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|
| ウレタン | ナイロン | ||||||
| CUL-4-00 | 27.2 | 12.0 | 4 | 3.2 | 4.4 | 19.5 | 31.0 |
| CUL-6-00 | 30.7 | 14.0 | 6 | 9.1 | 10.5 | 22.5 | 43.2 |
| CUL-8-00 | 31.7 | 16.0 | 8 | 16.0 | 21.0 | 22.5 | 52.6 |
| CUL-10-00 | 36.4 | 18.0 | 10 | 26.0 | 33.0 | 25.0 | 70.6 |
| CUL-12-00 | 40.4 | 21.0 | 12 | 36.0 | 41.0 | 28.0 | 102.4 |
詳細情報
基本情報
引き抜き強度、耐久性に優れたワンタッチ継手。
【特長】
・ハードな環境下で威力抜群なオール金属タイプ。
・Oリングシール採用で優れた気密性。
・特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き強度と、耐久性。
【用途】
・機械裏や天井配管など交換頻度の少ない箇所に。
