メカニカル部品技術窓口
タッチコネクター サービスチーズ
- 通常単価(税別)
- 782円～1,483円
- 税込単価
- 860円～1,631円
引き抜き強度、耐久性に優れたワンタッチ継手。【特長】・ハードな環境下で威力抜群...
詳細情報を確認する未確定：候補が16型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～+60℃ | +5～+40℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 工業用水圧はウォーターハンマーを考慮しております。
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブご選定下さい。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 金属タイプ 樹脂タイプ | C3604（黄銅） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | 標準タイプ：黄銅 |
| （4） | リリースレバー | 亜鉛合金（黄銅メッキ） |
| （5） | ストッパー | ポリアセタール |
| （6） | ストップリング | SUS（ステンレス） |
| （7） | Oリング | NBR（ニトリルゴム） |
| （8） | スプリング | ピアノ線（三価クロメート） |

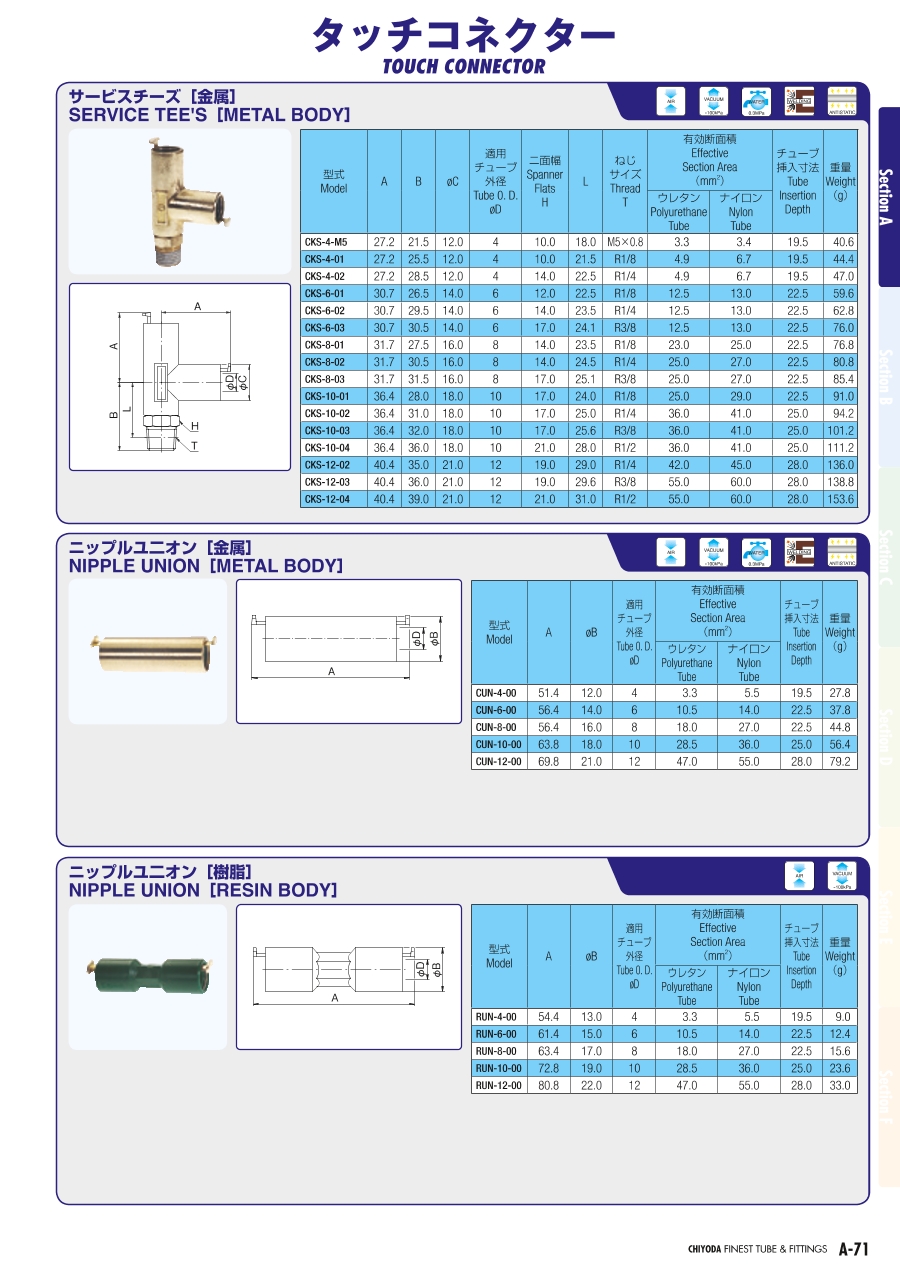

規格表
| 型番 | A | B | φC | 適用チューブ外径 φD | ニ面幅 H | L | ねじサイズ T | 有効断面積（mm2） | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ウレタン | ナイロン | ||||||||||
| CKS-4-M5 | 27.2 | 21.5 | 12.0 | 4 | 10.0 | 18.0 | M5×0.8 | 3.3 | 3.4 | 19.5 | 40.6 |
| CKS-4-01 | 27.2 | 25.5 | 12.0 | 4 | 10.0 | 21.5 | R1/8 | 4.9 | 6.7 | 19.5 | 44.4 |
| CKS-4-02 | 27.2 | 28.5 | 12.0 | 4 | 14.0 | 22.5 | R1/4 | 4.9 | 6.7 | 19.5 | 47.0 |
| CKS-6-01 | 30.7 | 26.5 | 14.0 | 6 | 12.0 | 22.5 | R1/8 | 12.5 | 13.0 | 22.5 | 59.6 |
| CKS-6-02 | 30.7 | 29.5 | 14.0 | 6 | 14.0 | 23.5 | R1/4 | 12.5 | 13.0 | 22.5 | 62.8 |
| CKS-6-03 | 30.7 | 30.5 | 14.0 | 6 | 17.0 | 24.1 | R3/8 | 12.5 | 13.0 | 22.5 | 76.0 |
| CKS-8-01 | 31.7 | 27.5 | 16.0 | 8 | 14.0 | 23.5 | R1/8 | 23.0 | 25.0 | 22.5 | 76.8 |
| CKS-8-02 | 31.7 | 30.5 | 16.0 | 8 | 14.0 | 24.5 | R1/4 | 25.0 | 27.0 | 22.5 | 80.8 |
| CKS-8-03 | 31.7 | 31.5 | 16.0 | 8 | 17.0 | 25.1 | R3/8 | 25.0 | 27.0 | 22.5 | 85.4 |
| CKS-10-01 | 36.4 | 28.0 | 18.0 | 10 | 17.0 | 24.0 | R1/8 | 25.0 | 29.0 | 22.5 | 91.0 |
| CKS-10-02 | 36.4 | 31.0 | 18.0 | 10 | 17.0 | 25.0 | R1/4 | 36.0 | 41.0 | 25.0 | 94.2 |
| CKS-10-03 | 36.4 | 32.0 | 18.0 | 10 | 17.0 | 25.6 | R3/8 | 36.0 | 41.0 | 25.0 | 101.2 |
| CKS-10-04 | 36.4 | 36.0 | 18.0 | 10 | 21.0 | 28.0 | R1/2 | 36.0 | 41.0 | 25.0 | 111.2 |
| CKS-12-02 | 40.4 | 35.0 | 21.0 | 12 | 19.0 | 29.0 | R1/4 | 42.0 | 45.0 | 28.0 | 136.0 |
| CKS-12-03 | 40.4 | 36.0 | 21.0 | 12 | 19.0 | 29.6 | R3/8 | 55.0 | 60.0 | 28.0 | 138.8 |
| CKS-12-04 | 40.4 | 39.0 | 21.0 | 12 | 21.0 | 31.0 | R1/2 | 55.0 | 60.0 | 28.0 | 153.6 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
782円 ( 860円 ) | 6日目 |
817円 ( 899円 ) | 3日目 |
788円 ( 867円 ) | 3日目 |
864円 ( 950円 ) | 4日目 |
888円 ( 977円 ) | 6日目 |
913円 ( 1,004円 ) | 6日目 |
907円 ( 998円 ) | 6日目 |
913円 ( 1,004円 ) | 4日目 |
955円 ( 1,051円 ) | 3日目 |
1,096円 ( 1,206円 ) | 6日目 |
1,105円 ( 1,216円 ) | 3日目 |
1,111円 ( 1,222円 ) | 6日目 |
1,191円 ( 1,310円 ) | 6日目 |
1,483円 ( 1,631円 ) | 3日目 |
1,318円 ( 1,450円 ) | 4日目 |
1,483円 ( 1,631円 ) | 3日目 |
詳細情報
基本情報
引き抜き強度、耐久性に優れたワンタッチ継手。
【特長】
・ハードな環境下で威力抜群なオール金属タイプ。
・Oリングシール採用で優れた気密性。
・特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き強度と耐久性を誇る。
・オネジ部にはシール加工済み。
【用途】
・機械裏や天井配管など交換頻度の少ない箇所に。
