タッチコネクター チーズコネクター
- 通常単価(税別)
- 773円～1,390円
- 税込単価
- 850円～1,529円
通常出荷日：3日目～6日目
引き抜き強度、耐久性に優れたワンタッチ継手。【特長】・ハードな環境下で威力抜群なオール金属タイプ。・O...
詳細を確認
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～+60℃ | +5～+40℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 工業用水圧はウォーターハンマーを考慮しております。
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブご選定下さい。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 金属タイプ 樹脂タイプ | C3604（黄銅） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | 標準タイプ：黄銅 |
| （4） | リリースレバー | 亜鉛合金（黄銅メッキ） |
| （5） | ストッパー | ポリアセタール |
| （6） | ストップリング | SUS（ステンレス） |
| （7） | Oリング | NBR（ニトリルゴム） |
| （8） | スプリング | ピアノ線（三価クロメート） |

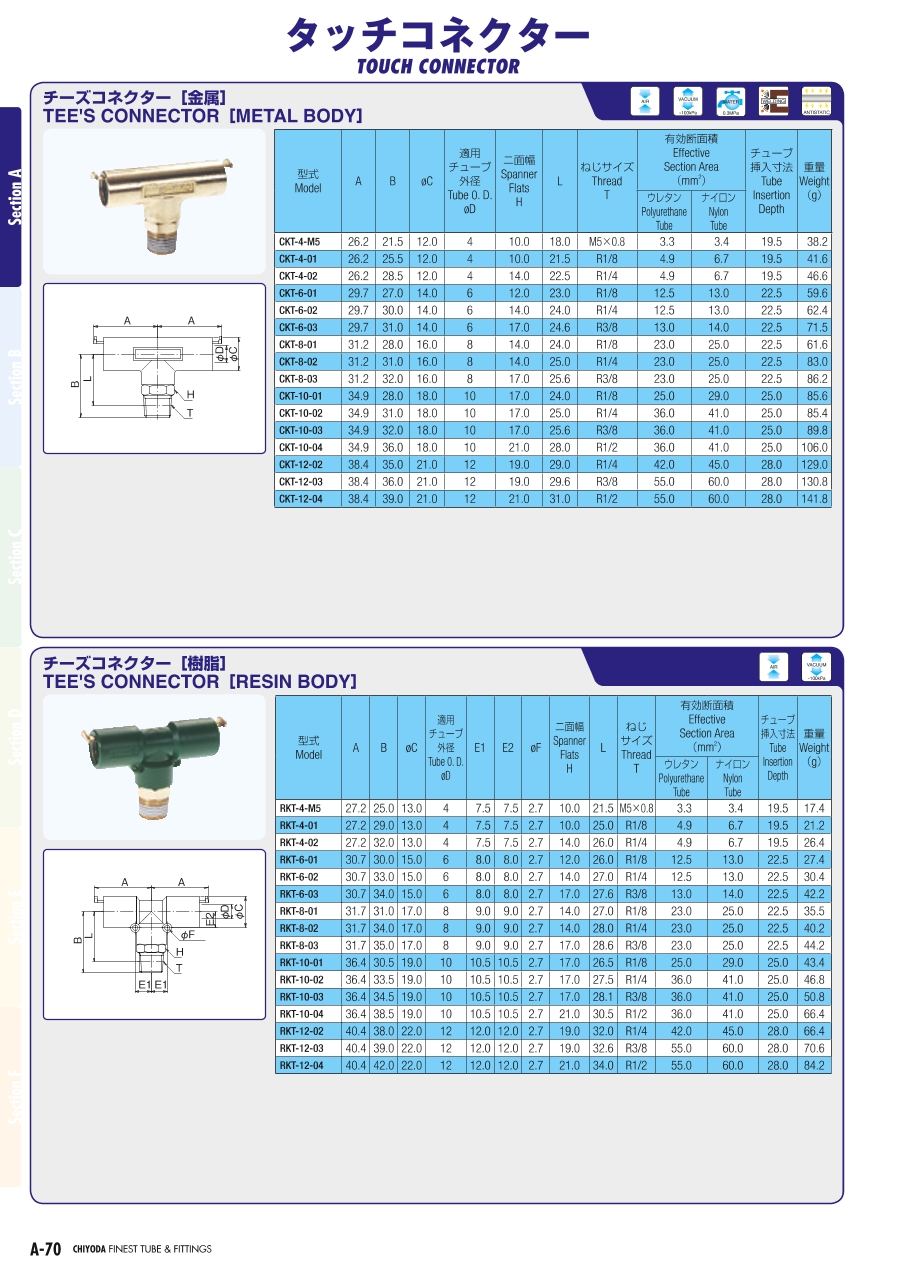

規格表
| 型番 | A | B | φC | 適用チューブ外径 φD | 二面幅 H | L | ねじサイズ T | 有効断面積（mm2） | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ウレタン | ナイロン | ||||||||||
| CKT-4-M5 | 26.2 | 21.5 | 12.0 | 4 | 10.0 | 18.0 | M5×0.8 | 3.3 | 3.4 | 19.5 | 38.2 |
| CKT-4-01 | 26.2 | 25.5 | 12.0 | 4 | 10.0 | 21.5 | R1/8 | 4.9 | 6.7 | 19.5 | 41.6 |
| CKT-4-02 | 26.2 | 28.5 | 12.0 | 4 | 14.0 | 22.5 | R1/4 | 4.9 | 6.7 | 19.5 | 46.6 |
| CKT-6-01 | 29.7 | 27.0 | 14.0 | 6 | 12.0 | 23.0 | R1/8 | 12.5 | 13.0 | 22.5 | 59.6 |
| CKT-6-02 | 29.7 | 30.0 | 14.0 | 6 | 14.0 | 24.0 | R1/4 | 12.5 | 13.0 | 22.5 | 62.4 |
| CKT-6-03 | 29.7 | 31.0 | 14.0 | 6 | 17.0 | 24.6 | R3/8 | 13.0 | 14.0 | 22.5 | 71.5 |
| CKT-8-01 | 31.2 | 28.0 | 16.0 | 8 | 14.0 | 24.0 | R1/8 | 23.0 | 25.0 | 22.5 | 61.6 |
| CKT-8-02 | 31.2 | 31.0 | 16.0 | 8 | 14.0 | 25.0 | R1/4 | 23.0 | 25.0 | 22.5 | 83.0 |
| CKT-8-03 | 31.2 | 32.0 | 16.0 | 8 | 17.0 | 25.6 | R3/8 | 23.0 | 25.0 | 22.5 | 86.2 |
| CKT-10-01 | 34.9 | 28.0 | 18.0 | 10 | 17.0 | 24.0 | R1/8 | 25.0 | 29.0 | 25.0 | 85.6 |
| CKT-10-02 | 34.9 | 31.0 | 18.0 | 10 | 17.0 | 25.0 | R1/4 | 36.0 | 41.0 | 25.0 | 85.4 |
| CKT-10-03 | 34.9 | 32.0 | 18.0 | 10 | 17.0 | 25.6 | R3/8 | 36.0 | 41.0 | 25.0 | 89.8 |
| CKT-10-04 | 34.9 | 36.0 | 18.0 | 10 | 21.0 | 28.0 | R1/2 | 36.0 | 41.0 | 25.0 | 106.0 |
| CKT-12-02 | 38.4 | 35.0 | 21.0 | 12 | 19.0 | 29.0 | R1/4 | 42.0 | 45.0 | 28.0 | 129.0 |
| CKT-12-03 | 38.4 | 36.0 | 21.0 | 12 | 19.0 | 29.6 | R3/8 | 55.0 | 60.0 | 28.0 | 130.8 |
| CKT-12-04 | 38.4 | 39.0 | 21.0 | 12 | 21.0 | 31.0 | R1/2 | 55.0 | 60.0 | 28.0 | 141.8 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
782円 ( 860円 ) | 3日目 |
817円 ( 899円 ) | 3日目 |
773円 ( 850円 ) | 3日目 |
836円 ( 920円 ) | 4日目 |
860円 ( 946円 ) | 4日目 |
903円 ( 993円 ) | 3日目 |
922円 ( 1,014円 ) | 6日目 |
926円 ( 1,019円 ) | 4日目 |
939円 ( 1,033円 ) | 6日目 |
1,052円 ( 1,157円 ) | 6日目 |
1,061円 ( 1,167円 ) | 6日目 |
1,069円 ( 1,176円 ) | 3日目 |
1,138円 ( 1,252円 ) | 3日目 |
1,339円 ( 1,473円 ) | 6日目 |
1,258円 ( 1,384円 ) | 3日目 |
1,390円 ( 1,529円 ) | 6日目 |
詳細情報
基本情報
引き抜き強度、耐久性に優れたワンタッチ継手。
【特長】
・ハードな環境下で威力抜群なオール金属タイプ。
・Oリングシール採用で優れた気密性。
・特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き強度と耐久性を誇る。
・オネジ部にはシール加工済み。
【用途】
・機械裏や天井配管など交換頻度の少ない箇所に。
