タッチコネクター エルボコネクター

タッチコネクター エルボコネクター
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
494円～1,184円
税込単価
543円～1,302円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タッチコネクター ニップルコネクター

千代田通商

タッチコネクター ニップルコネクター
0
通常価格(税別)： 251円 (税込価格：276円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タッチコネクター ロングエルボ

千代田通商

タッチコネクター ロングエルボ
0
通常価格(税別)： 608円 (税込価格：669円)

通常出荷日：4 日目 ～

【特長】・特許取得済みの特殊な構造。特殊なロックリングを採用し、ワンタッチ継手...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が15型番あります。
数量：

商品情報

外形図

寸法図

製品仕様

エルボコネクター
使用流体圧縮空気工業用水真空
使用温度範囲-5～60℃5～40℃-5～60℃
最高使用圧力1MPa0.3MPa-100kPa
工業用水圧はウォーターハンマーを考慮しております
適用チューブTE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブご選定下さい。
  • ※ 凍結無き事。

材質

構造図

構造図

Part NO.部品名材質
（1）本体
金属タイプ
樹脂タイプ		C3604（黄銅）
ポリアセタール
（2）メイルアダプターC3604（黄銅）
（3）ロックリング標準タイプ：黄銅
（4）リリースレバー亜鉛合金（黄銅メッキ）
（5）ストッパーポリアセタール
（6）ストップリングSUS（ステンレス）
（7）OリングNBR（ニトリルゴム）
（8）スプリングピアノ線（三価クロメート）

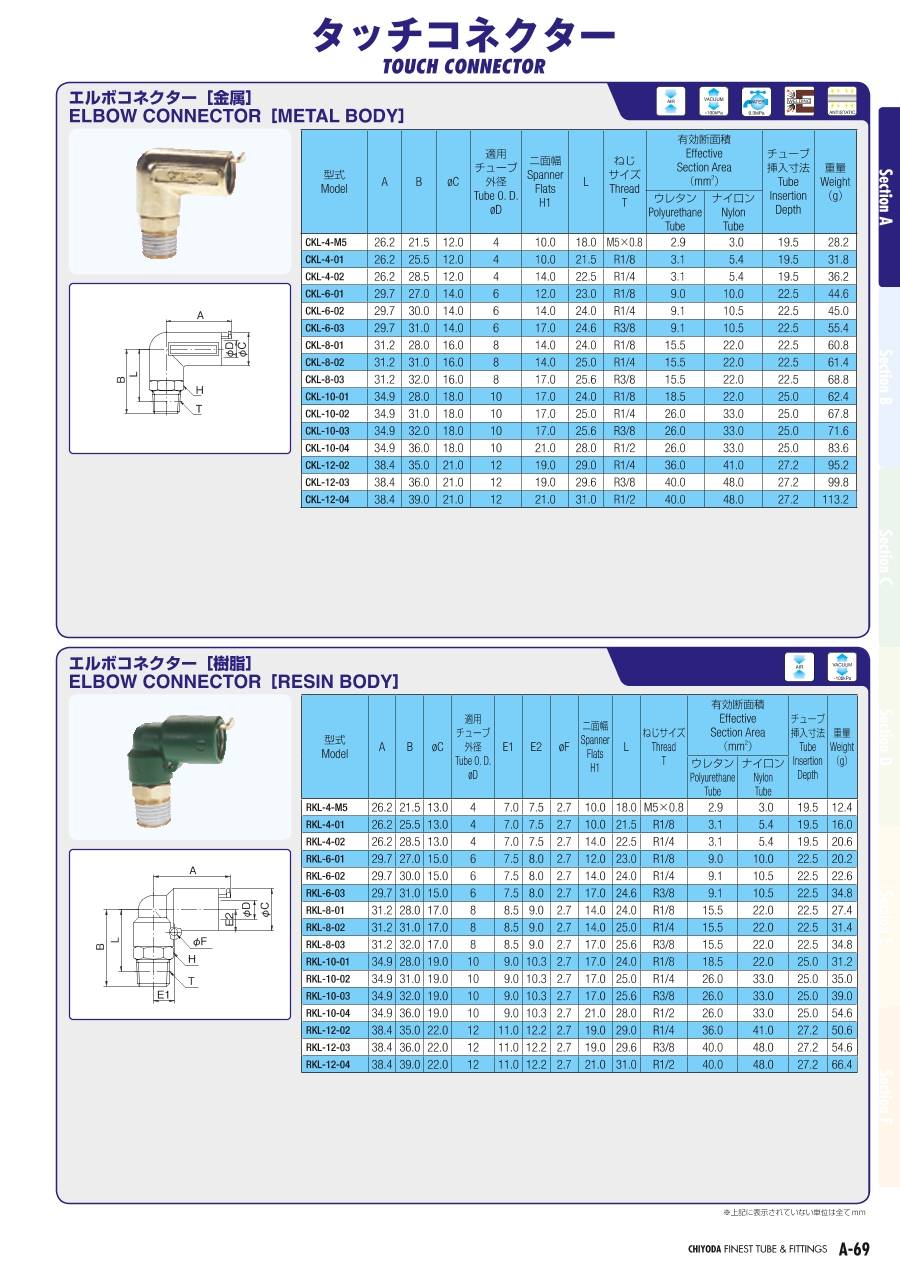

規格表

型番
Model		ABφC適用
チューブ
外径
Tube 0.D.
φD		ニ面幅
Spanner
Flats
H1		Lねじ
サイズ
Thread
T		有効断面積
Effective
Section Area
(mm2)		チューブ
挿入寸法
Tube
Insertion
Depth		重量
Weight
(g)
ウレタン
Polyurethane
Tube		ナイ口ン
Nylon
Tube
CKL-4-M526.221.512.0410.018.0M5×0.82.93.019.528.2
CKL-4-0126.225.512.0410.021.5R1/83.15.419.531.8
CKL-4-0226.228.512.0414.022.5R1/43.15.419.536.2
CKL-6-0129.727.014.0612.023.0R1/89.010.022.544.6
CKL-6-0229.730.014.0614.024.0R1/49.110.522.545.0
CKL-6-0329.731.014.0617.024.6R3/89.110.522.555.4
CKL-8-0131.228.016.0814.024.0R1/815.522.022.560.8
CKL-8-0231.231.016.0814.025.0R1/415.522.022.561.4
CKL-8-0331.232.016.0817.025.6R3/815.522.022.568.8
CKL-10-0134.928.018.01017.024.0R1/818.522.025.062.4
CKL-10-0234.931.018.01017.025.0R1/426.033.025.067.8
CKL-10-0334.932.018.01017.025.6R3/826.033.025.071.6
CKL-10-0434.936.018.01021.028.0R1/226.033.025.083.6
CKL-12-0238.435.021.01219.029.0R1/436.041.027.295.2
CKL-12-0338.436.021.01219.029.6R3/840.048.027.299.8
CKL-12-0438.439.021.01221.031.0R1/240.048.027.2113.2

型番リスト

表示件数
  • 1
    • 型番
    CKL-4-01
    CKL-4-02
    CKL-4-M5
    CKL-6-01
    CKL-6-02
    CKL-6-03
    CKL-8-01
    CKL-8-02
    CKL-10-01
    CKL-10-02
    CKL-10-03
    CKL-10-04
    CKL-12-02
    CKL-12-03
    CKL-12-04

    適用チューブ外径1

    (φ)

    ねじサイズT

    		最小発注数量
    4
    R1/8
    1個
    4
    R1/4
    1個
    4
    M5X0.8
    1個
    6
    R1/8
    1個
    6
    R1/4
    1個
    6
    R3/8
    1個
    8
    R1/8
    1個
    8
    R1/4
    1個
    10
    R1/8
    1個
    10
    R1/4
    1個
    10
    R3/8
    1個
    10
    R1/2
    1個
    12
    R1/4
    1個
    12
    R3/8
    1個
    12
    R1/2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    505円
    ( 556円 )
    4日目
    522円
    ( 574円 )
    6日目
    505円
    ( 556円 )
    6日目
    494円
    ( 543円 )
    4日目
    494円
    ( 543円 )
    在庫品1日目当日出荷可能
    1,184円
    ( 1,302円 )
    在庫品1日目当日出荷可能
    549円
    ( 604円 )
    在庫品1日目当日出荷可能
    614円
    ( 675円 )
    在庫品1日目当日出荷可能
    593円
    ( 652円 )
    在庫品1日目当日出荷可能
    637円
    ( 701円 )
    在庫品1日目当日出荷可能
    637円
    ( 701円 )
    11日目
    659円
    ( 725円 )
    在庫品1日目当日出荷可能
    835円
    ( 919円 )
    在庫品1日目当日出荷可能
    835円
    ( 919円 )
    在庫品1日目当日出荷可能
    846円
    ( 931円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・特許取得済みの特殊な構造。特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き強度と、耐久性
    ・ネジ部シール加工（Rネジ）。ネジ部シール加工が施されているため、そのまま配管可能
    ・ネジ上部の自在性。エルボ、ブランチティ等のボディーとネジ部は、回転可能（ロータリータイプではございません）

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タッチコネクター エルボコネクターのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qワンタッチ継手で１MPa以上で使用したいのですが？
    A
    簡易的な継手ですので、抜けによる鞭打ち現象や継手破損につながり危険ですので、１MPaまでとさせていただいております。
