千代田通商

タッチコネクターニップルコネクター

カタログ |

通常単価(税別): 251円～570円

税込単価: 276円～627円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・特許取得済みの特殊な構造。特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き...

よく一緒に見られています

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

千代田通商

通常出荷日：在庫品1日目

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

工業用水圧はウォーターハンマーを考慮しております
使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～60℃	5～40℃	-5～60℃
最高使用圧力	1MPa	0.3MPa	-100kPa
適用チューブ	TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）

※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブご選定下さい。
※ 凍結無き事。

材質

構造図

Part NO.	部品名	材質
（1）	本体金属タイプ樹脂タイプ	C3604（黄銅）ポリアセタール
（2）	メイルアダプター	C3604（黄銅）
（3）	ロックリング	標準タイプ：黄銅
（4）	リリースレバー	亜鉛合金（黄銅メッキ）
（5）	ストッパー	ポリアセタール
（6）	ストップリング	SUS（ステンレス）
（7）	Oリング	NBR（ニトリルゴム）
（8）	スプリング	ピアノ線（三価クロメート）

規格表

型番	A	適用チューブ外径 φD	二面幅		L	ねじサイズ T	有効断面積（mm²）		チューブ挿入寸法	重量（g）
型番	A	適用チューブ外径 φD	H1	H2	L	ねじサイズ T	ウレタン	ナイロン	チューブ挿入寸法	重量（g）
CKN-4-M5	29.7	4	12.0	φ2.0	26.2	M5×0.8	2.7	2.9	19.5	13.8
CKN-4-01	26.7	4	12.0	3.0	22.7	R1/8	3.3	5.5	19.5	13.0
CKN-4-02	26.7	4	14.0	3.0	20.7	R1/4	3.3	5.5	19.5	20.4
CKN-6-01	32.2	6	14.0	4.0	28.2	R1/8	10.5	14.0	22.5	19.2
CKN-6-02	32.2	6	14.0	4.0	26.2	R1/4	11.0	14.5	22.5	22.6
CKN-6-03	32.2	6	17.0	4.0	25.8	R3/8	11.0	14.5	22.5	40.2
CKN-8-01	36.2	8	17.0	5.0	32.2	R1/8	15.0	20.0	22.5	32.6
CKN-8-02	34.2	8	17.0	6.0	28.2	R1/4	17.5	27.5	22.5	30.8
CKN-8-03	31.2	8	17.0	6.0	24.8	R3/8	17.5	27.5	22.5	32.0
CKN-10-01	40.9	10	19.0	5.0	36.9	R1/8	20.0	28.0	25.0	41.4
CKN-10-02	38.9	10	19.0	6.0	32.9	R1/4	30.0	42.0	25.0	38.4
CKN-10-03	37.9	10	19.0	8.0	31.5	R3/8	30.0	42.0	25.0	41.6
CKN-10-04	34.9	10	21.0	8.0	26.9	R1/2	30.0	42.0	25.0	54.4
CKN-12-02	46.4	12	21.0	7.0	40.4	R1/4	43.0	50.0	28.0	52.0
CKN-12-03	43.9	12	21.0	9.0	37.5	R3/8	43.0	50.0	28.0	52.4
CKN-12-04	44.4	12	21.0	9.0	36.4	R1/2	45.0	55.0	28.0	63.2

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

ねじサイズT

最小発注数量

4	R1/8	1個
4	R1/4	1個
6	R1/8	1個
6	R1/4	1個
6	R3/8	1個
8	R1/8	1個
8	R1/4	1個
8	R3/8	1個
10	R1/8	1個
10	R1/4	1個
10	R3/8	1個
10	R1/2	1個
12	R1/4	1個
12	R3/8	1個
12	R1/2	1個

通常単価(税別) (税込単価)	通常出荷日

251円 ( 276円 )	6日目
296円 ( 326円 )	4日目
274円 ( 301円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	4日目
329円 ( 362円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	在庫品1日目当日出荷可能
373円 ( 410円 )	在庫品1日目当日出荷可能
384円 ( 422円 )	在庫品1日目当日出荷可能
384円 ( 422円 )	4日目
447円 ( 492円 )	4日目
439円 ( 483円 )	在庫品1日目当日出荷可能
439円 ( 483円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・特許取得済みの特殊な構造。特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き強度と、耐久性
・ネジ部シール加工（Rネジ）。ネジ部シール加工が施されているため、そのまま配管可能
・ネジ上部の自在性。エルボ、ブランチティ等のボディーとネジ部は、回転可能（ロータリータイプではございません）

カタログ

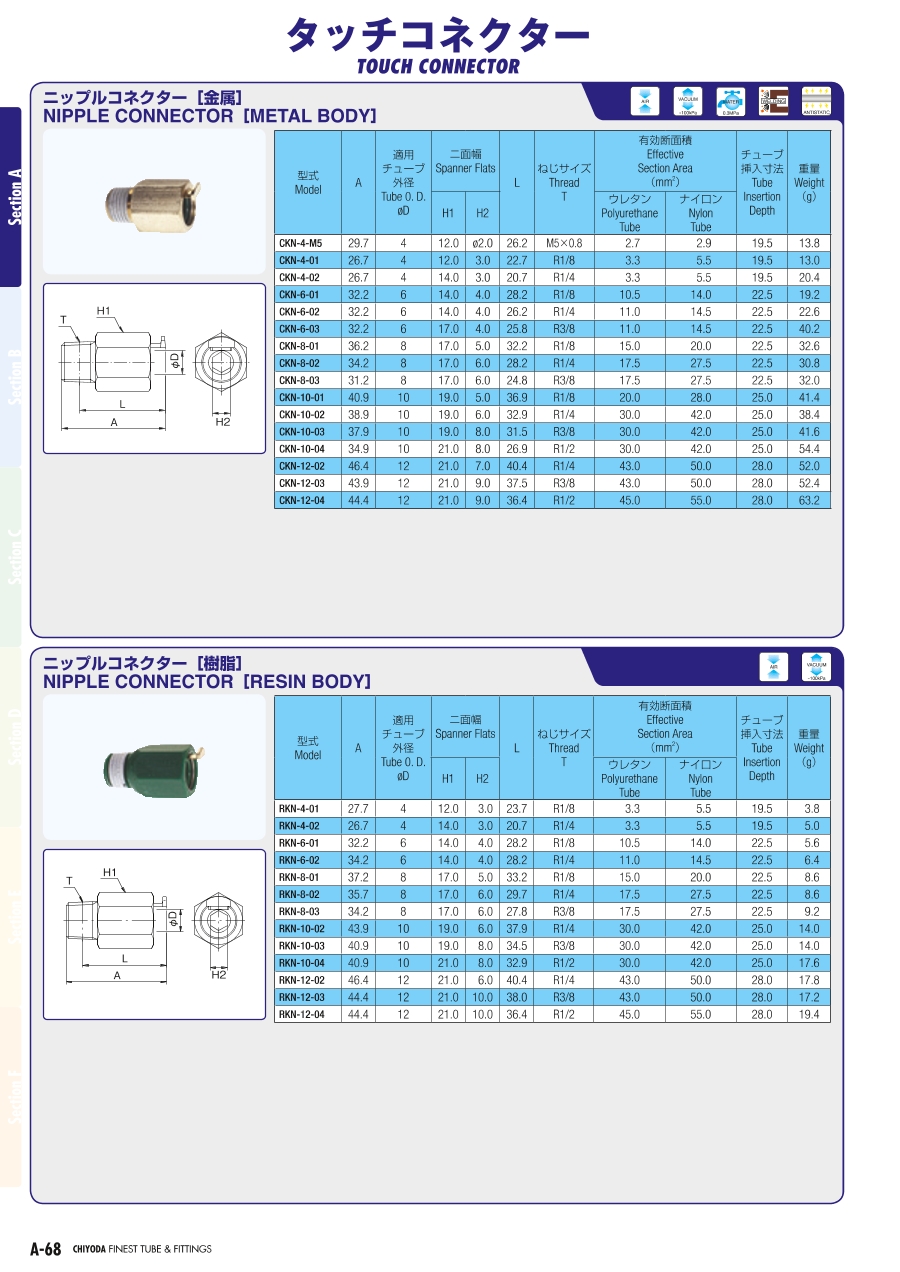

カタログ (見開き版)

商品担当おすすめ

千代田通商
ツインタッチチューブ TE耐水性ポリウレタンチューブ
2本のチューブを溶着し、1本にまとめたチューブ。配管の手間が半減出来るため、ワンタッチ継手への配管に最適。
千代田通商
タッチチューブ TPポリウレタンチューブ
柔軟性に優れ非常に小さい曲げ半径。外径精度も優れており、設備配管やロボット配管に最適。
ミスミ
ワンタッチ継手　メイルコネクタ-外形六角タイプ-
在庫品のため即日出荷可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
