タッチコネクター FUJI ダブルバンジョー
- 通常単価(税別)
- 850円～1,900円
- 税込単価
- 935円～2,090円
ハードな環境に最適な金属タイプのワンタッチ継手。【特長】・回転ロックリングを採...
詳細情報を確認する- 本体材質
- 亜鉛合金
- ねじ部材質
- C3604(黄銅）
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 使用流体
- 圧縮空気(真空含む)
- 継手種類
- ねじ取付 分岐
- ねじ取付 分岐接続
- ダブルバンジョー
- 種類
- タッチコネクター
未確定：候補が33型番あります。
商品情報
外形図
□-□S2タイプ
□-□S1D1タイプ
□-□D2タイプ
製品仕様
□-□S2タイプ
□-□S1D1タイプ
□-□D2タイプ
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～+60℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体金属部 ニップルタイプ その他 樹脂部 | C3604（黄銅） 亜鉛合金（黄銅メッキ） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | リリースリング | 亜鉛合金（ニッケルメッキ黒色） |
| （5） | ストップリング | SUS（ステンレス） |
| （6） | Oリング | NBR（ニトリルゴム） |

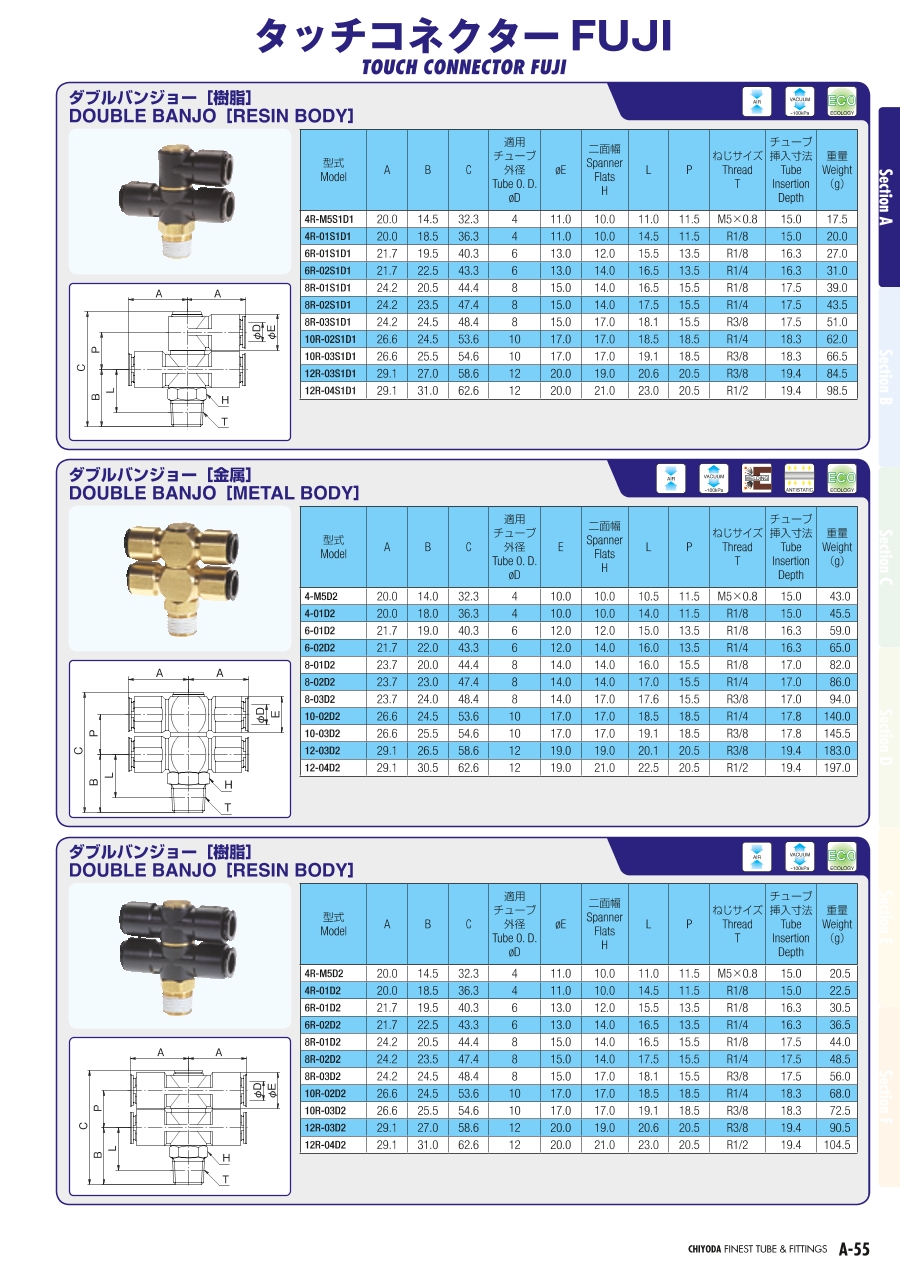

規格表
□-□S2タイプ
| 型番 | A | B | C | 適用チューブ外径 φD | E | 二面幅 H | L | P | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4-M5S2 | 20.0 | 14.0 | 32.3 | 4 | 10.0 | 10.0 | 10.5 | 11.5 | M5×0.8 | 15.0 | 30.0 |
| 4-01S2 | 20.0 | 18.0 | 36.3 | 4 | 10.0 | 10.0 | 14.0 | 11.5 | R1/8 | 15.0 | 32.5 |
| 6-01S2 | 21.7 | 19.0 | 40.3 | 6 | 12.0 | 12.0 | 15.0 | 13.5 | R1/8 | 16.3 | 44.0 |
| 6-02S2 | 21.7 | 22.0 | 43.3 | 6 | 12.0 | 14.0 | 16.0 | 13.5 | R1/4 | 16.3 | 50.0 |
| 8-01S2 | 23.7 | 20.0 | 44.4 | 8 | 14.0 | 14.0 | 16.0 | 15.5 | R1/8 | 17.0 | 62.0 |
| 8-02S2 | 23.7 | 23.0 | 47.4 | 8 | 14.0 | 14.0 | 17.0 | 15.5 | R1/4 | 17.0 | 66.0 |
| 8-03S2 | 23.7 | 24.0 | 48.4 | 8 | 14.0 | 17.0 | 17.6 | 15.5 | R3/8 | 17.0 | 74.5 |
| 10-02S2 | 26.6 | 24.5 | 53.6 | 10 | 17.0 | 17.0 | 18.5 | 18.5 | R1/4 | 17.8 | 105.0 |
| 10-03S2 | 26.6 | 25.5 | 54.6 | 10 | 17.0 | 17.0 | 19.1 | 18.5 | R3/8 | 17.8 | 113.0 |
| 12-03S2 | 29.1 | 26.5 | 58.6 | 12 | 19.0 | 19.0 | 20.1 | 20.5 | R3/8 | 19.4 | 137.5 |
| 12-04S2 | 29.1 | 30.5 | 62.6 | 12 | 19.0 | 21.0 | 22.5 | 20.5 | R1/2 | 19.4 | 151.0 |
□-□S1D1タイプ
| 型番 | A | B | C | 適用チューブ外径 φD | E | 二面幅 H | L | P | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4-M5S1D1 | 20.0 | 14.0 | 32.3 | 4 | 10.0 | 10.0 | 10.5 | 11.5 | M5×0.8 | 15.0 | 37.0 |
| 4-01S1D1 | 20.0 | 18.0 | 36.3 | 4 | 10.0 | 10.0 | 14.0 | 11.5 | R1/8 | 15.0 | 39.5 |
| 6-01S1D1 | 21.7 | 19.0 | 40.3 | 6 | 12.0 | 12.0 | 15.0 | 13.5 | R1/8 | 16.3 | 51.5 |
| 6-02S1D1 | 21.7 | 22.0 | 43.3 | 6 | 12.0 | 14.0 | 16.0 | 13.5 | R1/4 | 16.3 | 57.5 |
| 8-01S1D1 | 23.7 | 20.0 | 44.4 | 8 | 14.0 | 14.0 | 16.0 | 15.5 | R1/8 | 17.0 | 76.0 |
| 8-02S1D1 | 23.7 | 23.0 | 47.4 | 8 | 14.0 | 14.0 | 17.0 | 15.5 | R1/4 | 17.0 | 76.5 |
| 8-03S1D1 | 23.7 | 24.0 | 48.4 | 8 | 14.0 | 17.0 | 17.6 | 15.5 | R3/8 | 17.0 | 84.0 |
| 10-02S1D1 | 26.6 | 24.5 | 53.6 | 10 | 17.0 | 17.0 | 18.5 | 18.5 | R1/4 | 17.8 | 122.0 |
| 10-03S1D1 | 26.6 | 25.5 | 54.6 | 10 | 17.0 | 17.0 | 19.1 | 18.5 | R3/8 | 17.8 | 129.0 |
| 12-03S1D1 | 29.1 | 26.5 | 58.6 | 12 | 19.0 | 19.0 | 20.1 | 20.5 | R3/8 | 19.4 | 162.5 |
| 12-04S1D1 | 29.1 | 30.5 | 62.6 | 12 | 19.0 | 21.0 | 22.5 | 20.5 | R1/2 | 19.4 | 175.0 |
□-□D2タイプ
| 型番 | A | B | C | 適用チューブ外径 φD | E | 二面幅 H | L | P | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4-M5D2 | 20.0 | 14.0 | 32.3 | 4 | 10.0 | 10.0 | 10.5 | 11.5 | M5×0.8 | 15.0 | 43.0 |
| 4-01D2 | 20.0 | 18.0 | 36.3 | 4 | 10.0 | 10.0 | 14.0 | 11.5 | R1/8 | 15.0 | 45.5 |
| 6-01D2 | 21.7 | 19.0 | 40.3 | 6 | 12.0 | 12.0 | 15.0 | 13.5 | R1/8 | 16.3 | 59.0 |
| 6-02D2 | 21.7 | 22.0 | 43.3 | 6 | 12.0 | 14.0 | 16.0 | 13.5 | R1/4 | 16.3 | 65.0 |
| 8-01D2 | 23.7 | 20.0 | 44.4 | 8 | 14.0 | 14.0 | 16.0 | 15.5 | R1/8 | 17.0 | 82.0 |
| 8-02D2 | 23.7 | 23.0 | 47.4 | 8 | 14.0 | 14.0 | 17.0 | 15.5 | R1/4 | 17.0 | 86.0 |
| 8-03D2 | 23.7 | 24.0 | 48.4 | 8 | 14.0 | 17.0 | 17.6 | 15.5 | R3/8 | 17.0 | 94.0 |
| 10-02D2 | 26.6 | 24.5 | 53.6 | 10 | 17.0 | 17.0 | 18.5 | 18.5 | R1/4 | 17.8 | 140.5 |
| 10-03D2 | 26.6 | 25.5 | 54.6 | 10 | 17.0 | 17.0 | 19.1 | 18.5 | R3/8 | 17.8 | 145.5 |
| 12-03D2 | 29.1 | 26.5 | 58.6 | 12 | 19.0 | 19.0 | 20.1 | 20.5 | R3/8 | 19.4 | 183.0 |
| 12-04D2 | 29.1 | 30.5 | 62.6 | 12 | 19.0 | 21.0 | 22.5 | 20.5 | R1/2 | 19.4 | 197.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,181円 ( 1,299円 ) | 6日目 |
1,158円 ( 1,274円 ) | 6日目 |
973円 ( 1,070円 ) | 6日目 |
1,174円 ( 1,291円 ) | 6日目 |
1,025円 ( 1,128円 ) | 6日目 |
850円 ( 935円 ) | 6日目 |
1,331円 ( 1,464円 ) | 6日目 |
1,174円 ( 1,291円 ) | 6日目 |
1,291円 ( 1,420円 ) | 4日目 |
1,356円 ( 1,492円 ) | 4日目 |
1,204円 ( 1,324円 ) | 4日目 |
1,293円 ( 1,422円 ) | 4日目 |
1,420円 ( 1,562円 ) | 6日目 |
1,257円 ( 1,383円 ) | 6日目 |
1,081円 ( 1,189円 ) | 6日目 |
1,446円 ( 1,591円 ) | 4日目 |
1,272円 ( 1,399円 ) | 6日目 |
1,287円 ( 1,416円 ) | 6日目 |
1,470円 ( 1,617円 ) | 6日目 |
1,297円 ( 1,427円 ) | 6日目 |
1,125円 ( 1,238円 ) | 6日目 |
1,644円 ( 1,808円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,644円 ( 1,808円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,222円 ( 1,344円 ) | 4日目 |
1,816円 ( 1,998円 ) | 6日目 |
1,571円 ( 1,728円 ) | 6日目 |
1,323円 ( 1,455円 ) | 6日目 |
1,900円 ( 2,090円 ) | 4日目 |
1,654円 ( 1,819円 ) | 6日目 |
1,412円 ( 1,553円 ) | 6日目 |
詳細情報
基本情報
ハードな環境に最適な金属タイプのワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・別売りの表示リングを装着すれば、配管の識別が容易。
・オネジ部にはシール加工済み。
【用途】
・機械裏や天井配管など交換頻度の少ない箇所に。
