タッチコネクターFUJI 異径ユニオンワイ（樹脂）
- 通常単価(税別)
- 477円～545円
- 税込単価
- 525円～600円
軽量な樹脂ボディータイプのワンタッチ継手。【特長】・回転ロックリングを採用し、...
詳細情報を確認する- 本体材質
- ポリアセタール
- ねじ部材質
- C3604(黄銅）
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 使用流体
- 圧縮空気(真空含む)
- 継手種類
- ユニオン 違径
- ユニオン 違径
- 異径ユニオンワイ
- 種類
- タッチコネクター
未確定：候補が4型番あります。
商品情報

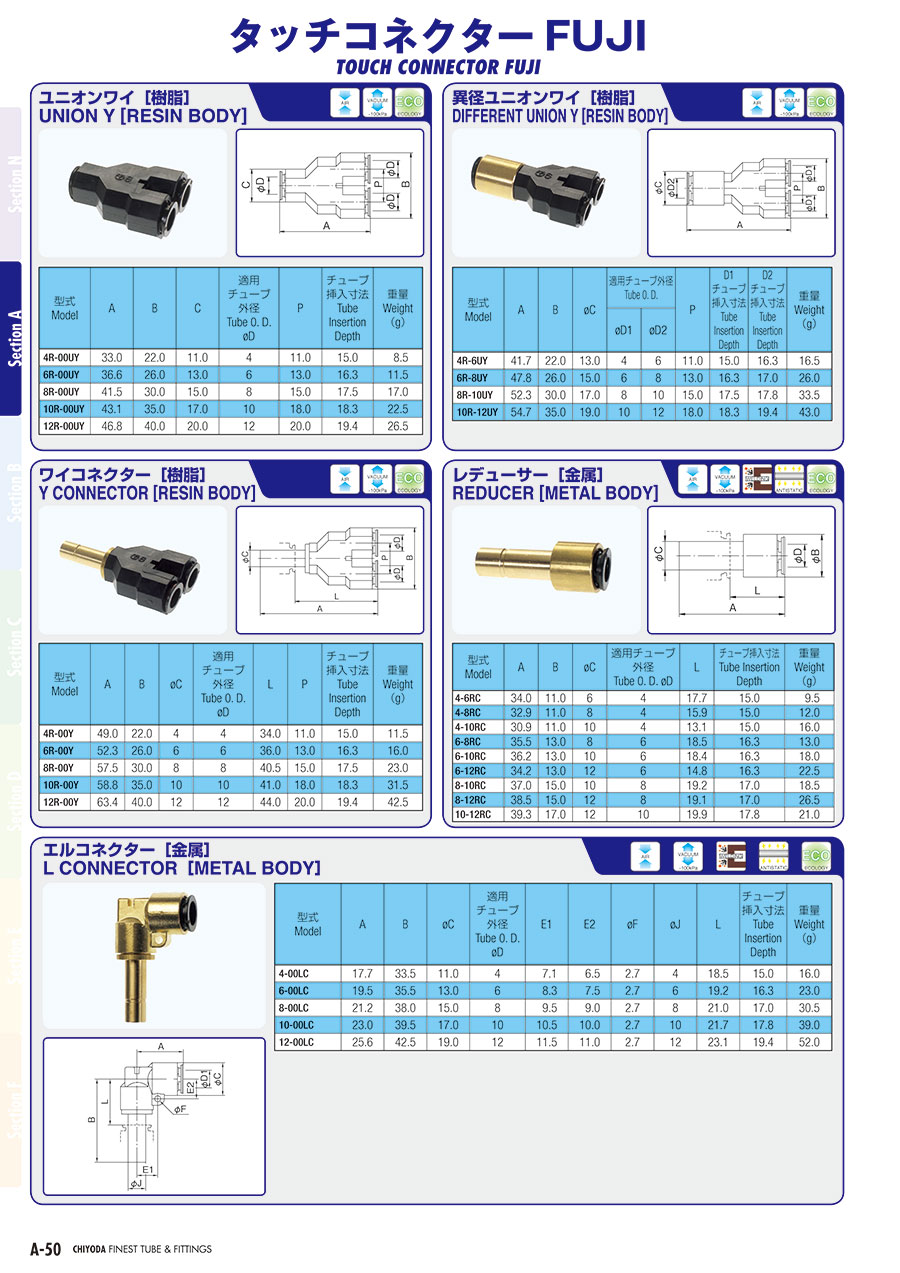

外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、 TN（ナイロンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体金属部 ニップルタイプ その他 樹脂部 | C3604（黄銅） 亜鉛合金（黄銅メッキ） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | リリースリング | 亜鉛合金（ニッケルメッキ黒色） |
| （5） | ストップリング | SUS（ステンレス） |
| （6） | Oリング | NBR（ニトリルゴム） |
規格表
| 型式 | A | B | φC | 適用チューブ外径 | P | D1 チューブ 挿入寸法 | D2 チューブ 挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|
| φD1 | φD2 | ||||||||
| 4R-6UY | 41.7 | 22.0 | 13.0 | 4 | 6 | 11.0 | 15.0 | 16.3 | 16.5 |
| 6R-8UY | 47.8 | 26.0 | 15.0 | 6 | 8 | 13.0 | 16.3 | 17.0 | 26.0 |
| 8R-10UY | 52.3 | 30.0 | 17.0 | 8 | 10 | 15.0 | 17.5 | 17.8 | 33.5 |
| 10R-12UY | 54.7 | 35.0 | 19.0 | 10 | 12 | 18.0 | 18.3 | 19.4 | 43.0 |
詳細情報
基本情報
軽量な樹脂ボディータイプのワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・別売りの表示リングを装着すれば、配管の識別が容易。
【用途】
・ロボットなど稼働部の配管に最適。
商品担当おすすめ
タッチコネクターFUJI 異径ユニオンワイ（樹脂）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qエアの圧力はどのくらいまで使用出来ますか？
A
1MPaまでです。
